题目内容
【题目】如图所示为研究平行通电直导线之间相互作用的实验装置。接通电路后发现两根导线均发生形变，此时通过导线M和N的电流大小分别为I1和I2，已知I1> I2，方向均向上。若用F1和F2分别表示导线M与N受到的磁场力，则下列说法正确的是
A. 两根导线相互排斥
B. 为判断F1的方向，需要知道Il和I2的合磁场方向
C. 两个力的大小关系为F1> F2
D. 仅增大电流I2，F1、F2会同时都增大
【答案】D
【解析】
A、同向电流相互吸引，故A错误；
B、判断F1的方向，需要知道I2在Il处产生的磁场方向即可，故B错误；
C、F1和F2是作用力和反作用力，大小相等，方向相反，故C错误；
D、增大电流I2，F1、F2同时增大，故D正确。
练习册系列答案
永乾教育寒假作业快乐假期延边人民出版社系列答案
相关题目
【题目】在“测绘小灯泡的伏安特性曲线”实验中，实验室中有一个规格为“3V，1.5W”的小灯泡，

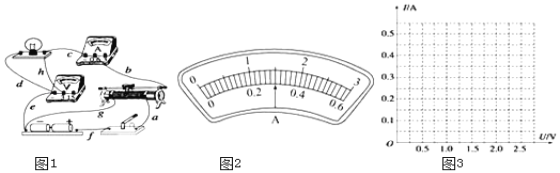

(1)某实验小组连接的实物图如图所示，图中滑动变阻器应选用_____（选填“A”或“B”）；
