【题目】一个小灯泡的额定电压为2.0V，额定电流约为0.5A，选用下列实验器材进行实验，并利用实验数据描绘和研究小灯泡的伏安特性曲线

A. 电源E：电动势为3.0V，内阻不计

B. 电压表V：量程为0~3V，内阻约为1

C. 电流表A：量程为0~0.6A，内阻约为0.6

D. 滑动变阻器R1：最大阻值为10Ω，额定电流为1.0A

E. 开关S，导线若干

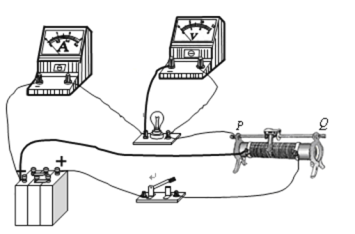

（1） 实验中某同学连接实验电路如图所示,请你不要改动已连接的导线，在下面的实物连接图中把还需要连接的导线补上．

（_____）

（2）闭合开关前，应使变阻器滑片放在最____（填“左”或“右”）端．

（3）实验中得到小灯泡的U-I图线．并简述该图线不是直线的主要原因_____________

Answer 1

【答案】 左 灯丝电阻（率）随温度升高而增大

【解析】

（1）[1]．实验中电流表应该采用外接；滑动变阻器用分压电路，电路如图：

（2）[2]．闭合开关前，应使变阻器滑片放在最左端．

（3）[3]．该图线不是直线的主要原因是灯丝电阻（率）随温度升高而增大。
