Question

观察图形：画出的从正面、右面、上面、左面看到的图形
正面                  右面                  上面                左面．

Answer 1

考点：作简单图形的三视图

专题：作图题

分析：这个立体图形由4个小正方体组成，从正能看到4个正方体，每个正方体能看到一个面，也就是能看到4个正方形，下行3个，上行1个，居中；大右面能看到3个正方形，下行2个，上行1个，左对齐；从上面能看到3个正方形，下行2个，上行1个，居右上；大左面能看到3个正方形，上行2个，上行1个，右对齐．

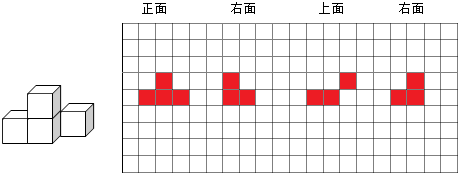

解答：解：画出的从正面、右面、上面、左面看到的图形如下：

点评：本题是考查作简单图形的三视图，注意观察的角度，视线要垂直于被观察面．
