Question

根据下面的要求自己绘制平面图；
a、市政府在广场正西方向，距离广场300米．
b、电信大楼在广场西偏北45°方向，距离广场350米．
c、工人文化宫在广场东偏北60°方向，距离广场200米．
d、科技大厦在广场西偏南30°方向，距离广场500米．
e、银行在广场北偏西20°方向，距离广场250米．

Answer 1

分析：先从图上看出1厘米代表100米，再解决一下问题：根据图中比例尺及题中所提供实际距离，再根据图上距离=实际距离×比例尺即可求出电信大楼、工人文化宫、科技大厦、银行到广场的图上距离，画出即可．

解答：解：a、300÷100=3（厘米）
b、350÷100=3.5（厘米）
c、200÷100=2（厘米）
d、500÷100=5（厘米）
e、250÷100=2.5（厘米）

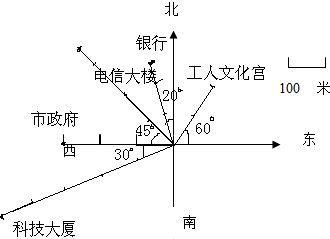

根据数据作图如下，

点评：此题主要考查了利用线段比例尺和已知的实际距离求得图上距离结合方位进行标注位置的方法的灵活应用，及动手量得图上距离求实际距离的方法的运用．
