10．(十校联考)如图所示，M是一小型理想变压器，接线柱a、b 接在电压u＝311sin314t(V)的正弦交流电源上，变压器右侧部分为一火警报警系统原理图，其中R₂为用半导体热敏材料制成的传感器，电流表A₂为值班室的显示器，显示通过R₁的电流，电压表V₂显示加在报警器上的电压(报警器未画出)，R₃为一定值电阻。当传感器R₂所在处出现火警时，以下说法中正确的是( 　　)

A．A₁的示数不变，A₂的示数增大

B．A₁的示数增大，A₂的示数增大

C．V₁的示数增大，V₂的示数增大

D．V₁的示数不变，V₂的示数减小

(十二校联考2)11．如图所示，理想变压器的副线圈上通过输电线接两个相同的灯泡L₁和L₂，输电线的等效电阻为R，原线圈接有一块理想的电流表，开始时，开关K接通，当K断开时，以下说法中正确的是(　 ) A．副线圈两端M、N间的输出电压减小　　

B．等效电阻R上的电压降增大

C．通过灯泡L₁的电流增大　　　　　　

D．原线圈中电流表示数减小

9、(示范性中学)正弦交流电源与电阻R₁、R₂、交流电压表按图甲所示的方式连接，R₁=20Ω，R₂=10Ω，交流电压表的示数是20V. 图乙是交变电源输出电压u随时间t变化的图象，则 (　 )

A．通过R₁的电流i₁随时间t变化的规律是i₁=2cos10πt　 (A)

B．通过R₁的电流i₁随时间t变化的规律是i₁=2cos100πt　 (A)

C．R₂两端的电压u₂随时间t变化的规律是u₂=20cos10πt　 (V)

D．R₂两端的电压u₂随时间t变化的规律是u₂=20cos100πt　 (V)

8．(四县市)如图甲所示，线圈与电压传感器连接，一条形磁铁从线圈上方某一高度无初速释放并穿过线圈。图乙是此过程中电压传感器采集到的线圈中感应电动势e随时间t变化的图象。下列选顶中根据图象信息不可能得出的结论是(　　 )

A．线圈由非超导体材料制成的

B．从本实验可以得出，线圈的匝数越多，线

圈中产生的感应电动势越大

C．感应电动势的方向与磁铁相对线圈运动的

方向有关

D． 磁铁运动速度越大，线圈中产生的感应电

动势越大

7．(湖师大附中)如图甲所示，一矩形闭合线圈在匀强磁场中绕垂直于磁场方向的转轴转动，线圈中产生的交变电流按照乙所示规律变化，下列说法正确的是 (　 )　　　　　　

　A．线圈绕转轴匀速转动

　B．是从线圈的图示位置开始计时的

　C．电流的有效值

　D．电流的有效值

6．(湖师大附中)一理想变压器的原线圈连接一只电流表，副线圈接人电路的匝数可以通

过触头Q调节，如图所示．在副线圈输出端连接了定值电阻风和滑动变　

阻器R，在原线圈上加一电压为U的交流电，则(　 )　　　　　　　　　

　 A．保持Q位置不动，将P向上滑动时，变压器的输出电压变大

　 B．保持Q位置不动，将P向上滑动时，电流表的读数变大

　 C．保持P位置不动，将Q向上滑动时，电流表的读数变大

　 　D．保持P位置不动，将Q向上滑动时，变压器的输出功率不变

3．(长沙一中6)如图所示，一理想变压器原线圈匝数n₁=1100匝，副线圈匝数n₂=180匝，交流电源的电压，电阻R=45Ω，电压表、电流表均为理想电表，则( 　　)

A．交流电的频率为50Hz

B．　 表的示数约为0.13A

C．　 表的示数约为1.1A

D．　 表的示数为36V

(西南名校联盟)4、左图所示是某种型号的电热毯的电路图，电热毯接在交变电源上，通过装置P使加在电热丝上的电压的波形如右图所示。此时接在电热丝两端的交流电压表的读数为(　 )

　A.110V 　　　B.156V 　　　C.220V　　　 D.311V.

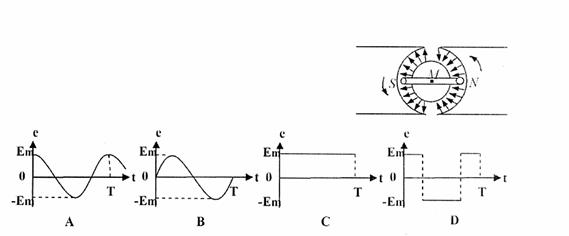

　 (郴州市)5．如图所示为一台发电机的结构示意图，其中N、S 是永久磁铁的两个磁极，它们的表面呈半圆柱面形状。M 是圆柱形铁芯，它与磁极的柱面共轴，铁芯上有一矩形线框，可绕与铁芯M 共轴的固定转轴旋转。磁极与铁芯之间的缝隙中形成方向沿半径、大小近似均匀的磁场。若从图示位置开始计时，当线框

绕固定轴匀速转动时，下列图像中能正确反

映线框中感应电动势e 随时间t 变化规律的

是(　　 )

2．(长郡中学6)如图所示，M是一小型理想变压器，接线柱a、b 接在电压u＝311sin314t(V)的正弦交流电源上，变压器右侧部分为一火警报警系统原理图，其中R₂为用半导体热敏材料制成的传感器，电流表A₂为值班室的显示器，显示通过R₁的电流，电压表V₂显示加在报警器上的电压(报警器未画出)，R₃为一定值电阻。当传感器R₂所在处出现火警时，以下说法中正确的是( 　).

A．A₁的示数不变，A₂的示数增大.

B．A₁的示数增大，A₂的示数增大

C．V₁的示数增大，V₂的示数增大

D．V₁的示数不变，V₂的示数减小

1．(长郡中学5)日常生活中，我们常用微波炉来加热食品．它是利用微波来工作的．接通电源后，220V的交流电经过变压器后，在次级产生2000V高压交流电，加到磁控管两极之间，使磁控管产生微波．下列说法中正确的是(　 )

A．微波炉的变压器原副线圈的匝数之比为11:100.

　　 B．微波还广泛用于电视、雷达.

　　 C．微波能产生反射，但不能产生干涉现象

　　 D．微皮是一种波长很短的电磁波，它可以在真空中传播
