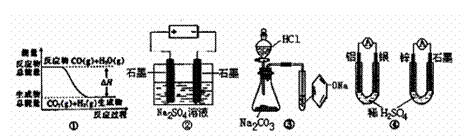

23．关于下列图示的说法中正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　)

　　　 A．图①表示反应：CO(g)+H₂O(g)　　 CO₂(g)+H₂(g)中的△H>0

　　　 B．图②中通电时发生反应的化学方程式为：Na₂SO₄==2Na+SO₂↑+O₂↑

　　　 C．装置③可做比较盐酸、碳酸、苯酚酸性强弱的实验

　　　 D．图④的两个装置中，铝电极和锌电极都是原电池的负极

22．下列除去杂质的方法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

	物质(杂质)	除杂方法
A	CO₂(HCl)	将气体通过盛有饱和NaHCO₃溶液的洗气瓶
B	Cl₂(HCl)	将气体通过盛有NaOH溶液的洗气瓶
C	CaCO₃(SiO₂)	加入足量盐酸后过滤、洗涤
D	Mg(Al)	加入足量NaOH溶液后过滤、洗涤

21．汽车拉着拖车在平直的公路上匀速行驶，突然拖车与汽车脱钩，而汽车的牵引力不变，各自受的阻力不变，则在拖车停止运动前　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．汽车和拖车的总动量不变　　　　　　　　　 B．汽车和拖车总动能不变

　　　 C．汽车和拖车的总动量增加　　　　　　　　　 D．汽车和拖车的总动能增加

20．某发电厂通过远距离向某学校输电，输送的电功率为P，当输电线的电阻和输送的电功率不变时，则下列说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．输送的电压越高，输电线路上损失的电压越大

　　　 B．输电线路上损失的电压与输送电流成正比

　　　 C．输电线路上损失的功率跟输送电压的平方成正比

　　　 D．输电线路上损失的功率跟输送电压的平方成反比

18．将一磁铁缓慢或迅速地插到闭合线圈中的同一位置，两次发生变化的物理量不同的是

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．磁通量的变化量　　　　　　　　　　　　　　　　 B．磁通量的变化率

　　　 C．感应电流的电流强度　　　　　　　　　　　　　 D．流过线圈导体横截面中的电量

　 19．交流电源输出的电压U随时间t变化的图线

如图所示，则下列说法正确的是　　　 (　　 )

　　　 A．交变电流的频率为50Hz

　　　 B．交变电流的周期为2s

　　　 C．交变电压的最大值220V

　　　 D．交变电压有效值220V

17．甲、乙两物体的v-t图象如图所示，则　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．甲、乙两物体都做匀速直线运动

　　　 B．甲、乙两物体若在同一直线上，就一定会相遇

　　　 C．甲的速率大于乙的速率

　　　 D．甲、乙两物体若在同一直线上，就一定不会相遇

15．一电荷在电场中只在电场力作用下从静止开始运动，则它一定　　　　　　　　　　　　 (　　 )

　　　 A．向场强小的地方运动　　　　　　　　　　　　　 B．向电势低的地方运动

　　　 C．向其电势能小的地方运动　　　　　　　　　 D．沿某条电场线运动

　 16．在磁感应强度为B、方向如图所示的匀强磁场中，金属杆PQ在宽为L的平行金属导轨上以速度v向右匀速滑动，PQ中产生的感应电动势为e₁；若磁感应强度增为2B，其它条件不变，所产生的感应电动势大小变为e₂。则e₁与e₂之比及通过电阻R的感应电流方向为　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )
