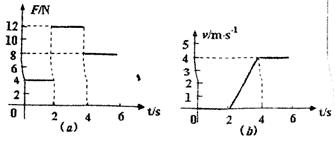

15．(7分)一物块在粗糙水平面上，受到的水平拉力F随时间t变化如图(a)所示，速度v随时间t变化如图(b)所示(g=10m/s²)。求：

　 (1)1秒末物块所受摩擦力的大小；

　 (2)物块质量m；

　 (3)物块与水平面间的动摩擦因数μ。

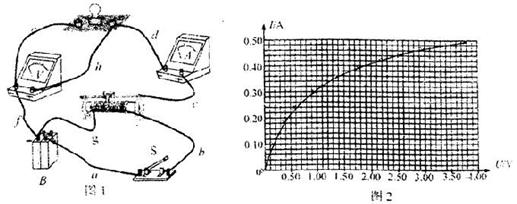

14．(3分)一个标有“3.8V，2W”的小灯泡，要通过实验描绘出这个小灯泡的伏安特性曲线，某同学按图1所示方式连接电路，画出图2所示小灯泡的I-U图象。

　 (1)电流为0.40A时小灯泡的阻值为　　　　 Ω，小灯泡消耗的电功率为　　　　 W。

　 (2)实验中，电路的所有元件都完好，且电压表和电流表也均调好零点。、、、、、、、为连接电路所用的导线，一位同学闭合开关后，反复调节滑动变阻器，灯泡亮度发生变化，但电压表、电流表的示数无法调为零，则电路中断路的导线为　　　　　　 (填字母代号)。

13．(9分)如图7，用底部带孔的玻璃试管和弹簧可以组装

一个简易“多功能实验器”，利用该实验器，一方面能

测弹簧的劲度系数，另一方面可测量小球平抛运动初速

度，还可以用来验证弹性势能大小与弹簧缩短量间的关

系。

　 (1)用该装置测量弹簧劲度系数k时需要读出几次操作时

的　　　　　　　 和　　　　　　　 ，然后由公式

　　　　 　　　　　　　　　　　求出k的平均值。

　 (2)使用该装置测量小球的初速度时，需要多次将弹簧右端拉压到　　　　　 (填“同一”或“不同”)位置。然后分别测出小球几次飞出后的　　　　　 和　　　　　 ，再由公式　　　　　　　 求出初速度的平均值。

　 (3)由于弹簧缩短时弹性势能的大小等于弹出的小球的初动能。因此用该装置可验证弹簧弹性势能与弹簧缩短量之间的关系是否满足，主要步骤如下，请排出合理顺序　　　　　　　　　　　　　　 。

A．改变拉引细线的拉力即改变弹簧长度，从刻度尺读出、…并求出对应小球初速度、

B．调好装置，用手缓缓拉引拴住弹簧右端的细线，使弹簧缩短到某一位置，用刻度尺读出弹簧缩短量，并将小球轻推至管内弹簧端点处

C．突然释放细线，弹出的球平抛运动到复写纸上，留下痕迹，测出相关距离，求出小球初速度

D．分析数据，比较几次与之间的关系，可得结论

12．在一绝缘、粗糙且足够长的水平管道中有一带电量为q、质量为m的带电球体，管道半径略大于球体半径。整个管道处于磁感应强度为B的水平匀强磁场中，磁感应强度方向与管道垂直。现给带电球体一个水平速度，则在整个运动过程中，带电球体克服摩擦力所做的功可能为　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　　 A．0

B．

C．

D．

第Ⅱ卷(非选择题部分共52分)

11．如图所示电路，两根光滑金属导轨，平行放置

在倾角为θ的斜面上，导轨下端接有电阻R，

导轨电阻不计，斜面处在竖直向上的匀强磁场

中，电阻可略去不计的金属棒ab质量为m，

受到沿斜面向上且与金属棒垂直的恒力F的作

用，金属棒沿导轨匀速下滑，则它在下滑h高

度的过程中，以下说法正确的是　　 (　　 )

　　　　 A．作用在金属棒上各力做功为零

B．重力做功等于系统产生的电能

C．金属棒克服安培力做功等于电阻R上产生的焦耳热

D．金属棒克服恒力F做功等于电阻R上发处的焦耳热

10．如图所示，一个氢离子(H)和二价氦离子(He)的混合体，经同一加速电场加速后，垂直射入同一偏转电场中，偏转后，打在同一荧

光屏上，则它们 　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　　 A．同时到达屏上同一点

　　　　 B．先后到达屏上同一点

C．同时到达屏上不同点

D．先后到达屏上不同点

9．在一个孤立点电荷+Q形成的电场中，下述分析正确的有　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　　 A．电场强度大的地方，电势一定越低

B．点电荷+q在该电场中受电场力越大的点上具有的电势能越大

C．在该电场中同一个等势面上各点的电场强度一定相同

D．点电荷+q从该电场中某点自由释放后，它将做匀加速直线运动

8．如图所示，在同一轨道平面上的三个人造地球卫星A、B、C，在某一时刻恰好在同一直线上，下列说法正确的有　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　　 A．根据，可知

B．根据万有引力定律，

C．向心加速度

D．运动一周后，C先回到原地点

7．为了探究升降式电梯起动和制动时加速度的大小，几位同学做了如下操作：他们将体重计放在电梯中，一位同学站在体重计上，其他同学用照相机做相关记录。他们乘坐电梯从第1层直接运行到第10层，之后又从第10层直接运行回到第1层，照相机记录的体重计读数盘指针位置如图所示。图中右上角的数字表示楼层数，箭头指向表示电梯运行方向，没有箭头指向的，表示电梯静止。根据记录结果，他们进行了以下推断分析，其中正确的是　　　　　　　　　　　　　　　　 (　　 )

　　　　 A．只用图2和图3就可估测处电梯向上起动时的加速度

　　　　 B．只用图1和图2就可估测处电梯向上起动时的加速度

　　　　 C．只用图1和图5就可估测处电梯向下起动时的加速度

　　　　 D．只用图4和图5就可估测处电梯向下起动时的加速度

6．如图所示，一小球自A点由静止自由下落，到B点时

　 与弹簧接触，到C点时弹簧被压缩到最短。若不计弹

　 簧质量和空气阻力，在小球由A→B→C的过程中，取

　 地面为零势面，由下列说法正确的是　　　　　　 (　　 )

　　　　 A．小球从A→B的过程中机械能守恒；小球从B→C

　　　 的过程中只有重力和弹力做功，所以小球机械能也

　　　 守恒

B．小球在B点时动能最大

C．小球减少的机械能，等于弹簧弹性势能的增量

D．小球到达C点时动能为零，重力势能为零，弹簧的弹性势能最大
