15．(16分)

　　 如图，质量m、带电+q的小球套在绝缘杆上，杆与水平面成角，球杆间摩擦系数为，且有，杆又放在竖直的平板AB之间，AB间距离为d，并和变阻器及电源相连，变阻器总电阻为R，电源内阻为r。求：

　　 (1)当滑动触头P位于a点时，小球沿杆下滑的加速度为多少?当P由a滑向b时，小球加速度如何变化?

　　 (2)若当P位于变阻器中间时，小球沿杆下滑的加速度恰好达到最大，求这最大加速度值及电源电动势值。

14．(16分)

　　 如图所示，长为L的木板静止在光滑水平面上，小木块放置在木板的右端，木板和小术块的质量均为m，小木块的带电量为+q，木板不带电，小木块与木板之间的动摩擦因数为，整个空间存在着方向垂直纸面向里、磁感应强度大小为B的匀强磁场。现对木板施加．个方向水平向右、大小为的恒力 F，当作用时间为t时，小木块速度刚好达到且正好滑至木板中央，求：

　　 (1)时刻时，木板的加速度大小为多少?

　　 (2)恒立作用多长时间时，小木块和木板之

间开始发生相对滑动(设最大静摩擦力等于滑动摩擦力)?

13．(8分)

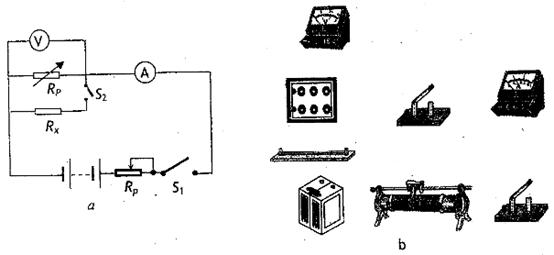

　　 某同学用下列器材测量一电阻丝的电阻R_x：电源E适当量程的电流表电压表各一只，滑线变阻器R，电阻箱R_p，开关S_l、S₂，导线若干。他设计的电路图如图(a)所示，具体做法：先闭合S₁，断开S₂，调节R和R_p，使电流表和电压表示数合理．记下两表示数为I₁，U₁；再保持R_P阻值不变，闭合S₂，记下电流表和电压表示数为I₂、U₂。

　　 (1)请你帮他按电路图在实物圈(b)上连线；

　　 (2)写出被测电阻R_x= 　　　　　　　(用两电表的读数I₁、U₁和I₂、U₂表示)；

　　 (3)此实验中因电流表、电压表都不是理想电表，则使被测电阻R_x的测量值　　　　 真实值(选填“大于、小于或等于”)。

12．(8分)

　　 为了探索弹力和弹簧伸长量的关系，李卫同学选了甲、乙两根规格不同的弹簧进行测试，根据测得的数据绘出如图所示图象。从图象上看，该同学没能完全按实验要求做，而使图象上端成曲线，图象上端弯曲的原因是　　　　　　　　 。这两根弹簧的劲度系数分别为　　　　　 N／m和　 　　　　　　N／m．若要制作一个精确程度较高的弹簧秤，应选弹簧尘　　　　　 。

　　 (2)在验证机械能守恒定律的实验中，下列说法正确的是　　　　　　

　 　 A．要用天平称重锤质量

　 　 B．选用质量大的重锤可减小实验误差

　 　 C．为使实验结果准确，应选择1、2两点间距离接近2mm

的纸带进行分析

　 　 D．实验结果总是动能增加略小于重力势能的减少

11．(4分)

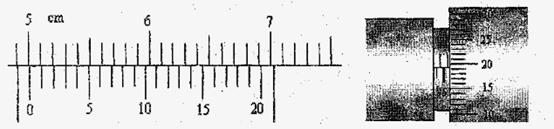

　 图中为游标卡尺与螺旋测微器的读数示意图，则由示意图可读出游标卡尺读数为　　　

　　　　　　　 Mm，螺旋测微器读数为　　　　　　 mm。

10．如图所示，实线为方向未知的三条电场线，a、b两带电粒子从电场中的O点以相同的初速度飞出。仅在电场力作用下，两粒子的运动轨迹如图中虚线所示，则

　　 A．a一定带正电，b一定带负电

　　 B．a电势能减小，b电势能增大

　　 C．a加速度减小，b加速度增大

　　 D．a和b的动能一定都增大

第II卷(非选择题，共85分)

9．压敏电阻的阻值随所受压力的增大而减小，张明同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图(n)所示，将压敏电阻和一块挡板同定在绝缘小车上，中间放置一个绝缘重球。小车向右做直线运动的过程中，电流表示数如图(6)所示，下列判断正确的是

A．从0到t₁时间内，小车可能做匀加

速直线运动

　 　 B．从t₁到如时间内，小车做匀加速直线

运动

　 　 C．从t₂到t₃时间内，小车做匀速直线运动

　 　 D．从t₂到t₃时间内，小车做匀加速直线运动

8．如图所示长木板A放在光滑的水平地面上，物体B以水平速度冲上A后，由于摩擦力作用，最后停止在木板A上，则从B冲到木板A上到相对板A静止的过程中，下述说法中正确是

　　 A．物体B动能的减少量等于B克服摩擦力

做的功

　　 B．物体B克服摩擦力做的功等于系统内能增

加量

　　 C．物体B损失的机械能等于木板A获得的动能与系统损失的机械能之和

　　 D．摩擦力对物体B做的功和对木板A做的功的总和等于系统内能的增加量

7．在第十一届全运会单杠比赛中，有一个动作是单臂大回

环如图6，其难度险度令人惊叹。假设运动员质量为m，

单臂抓杠悬挂时手掌到人体重心的距离为L则运动员单臂回转过程中，若不考虑手掌与

杠间的摩擦力影响，在从杠顶倒立转绕至最低点过程中，下列

分析正确的有

　　 A．若人体在顶点倒立时速度近似为零，则在最低点处速度为

　　 B．若人体在顶点倒立时速度近似为零，则在最高点处手臂受

到的支持力为零

　　 C．若人体恰好可自由地完成圆周运动转过最高点，则在最高点处人体的绕行线速度为

　　 D．若人体恰好可自由地完成圆周运动转过最高点，则转到最低、点时手臂的拉力为6mg

6．2008年5月12日14时28分汶川发生了8.0级大地震．先期到达灾区的武警战士利用千斤顶解救了大量压在废墟的群众。如图所示是简式千斤顶示意图，当摇动把手时，螺纹轴就能迫使千斤顶的两臂靠拢，从而将预制板顶起．当预制板刚被顶起时对千斤顶的压力为1.0×10⁵N，此时千斤顶两臂问的夹角为120°，则下列判断正确的是

　　 A．此时两臂支持力大小均为1.0×10⁵N

　　 B．此时千斤顶对预制板的支持力为1.0×10⁵N

　　 C．若继续摇动手把，千斤顶对预制板的支持力将增大

　　 D．若继续摇动手把，千斤顶对预制板的支持力将减小
