39．用伏安法测量某电阻R_x的阻值。现有实验器材如下：

　　　 待测电阻R_x(阻值约5Ω，额定功率1 W)

　　　 电流表A₁(量程0.6 A，内阻0.2Ω)

　　　 电流表A₂(量程3 A，内阻0.05Ω)

　　　 电压表V₁(量程3 V，内阻3 kΩ)

　　　 电压表V₂(量程15V，内阻15 kΩ)

　　　 滑动变阻器R₀(最大电阻50Ω)

　　　 蓄电池(电动势6 V)

　　　 开关，导致若干

　　　 为了较准确地测量R_x阻值，保证器材安全以及操作方便，电流表、电压表应选_________，并画出实验电路图。

　 答案： 确定电流表与电压表被测电阻R_x的额定电流、电压分别约为

　　　 I_额 == 0.45 A

　　　 U_额 == 2.24 V

　　　 电流表、电压表量程应大于且接近于被测电阻的额定值，所以电流表应选用A₁，电压表应选用V₁。

　 (2)确定电流表内外接法：临界电阻的阻值为

　　　 R == 24.5Ω

　　　 ∵R_x < R，∴应采用电流表外接法。

　 (3)确定控制电路：因滑动变阻器的全电阻R₀ = 10R_x，应选用滑动变阻器限流接法，电路如图所示。

38．某研究性学习小组在探究“小灯泡的发光情况与其两端电压的关系”时，得出如下U和I的数据

　 (1)请在图中画出I-U图象。

　 (2)从数据或图象上可以看出，U或功率逐渐增大时，灯丝电阻的变化情况是_________。这表明_________________________。

　 (3)请你就该研究性学习小组的探究成果，举一与之有关的事例或事实_____

__________。

　 答案：由表中数据可得图象如图所示。因为I-U图象的斜率的倒数就是电阻，所以由图知开始时灯丝电阻不变，后来逐渐增大。这表明电阻随着温度的升高而增大。只有在额定电压下才能使灯泡正常发光，就因为只有在额定电压下，灯丝的电阻才能达到正常工作时的阻值。

37．在做利用双缝干涉测定光的波长的实验时，首先调节光源、滤光片、单缝和双缝的中心使其均位于遮光筒的中心轴线上，若经粗调后透过测量头上的目镜观察，看不到明暗相间的条纹，只看到一片亮区，造成这种情况的最可能的原因是_______________。

　　　 用直尺量得双缝到屏的距离为80.00 cm，由双缝上的标识获知双缝间距为0.200 mm，光的波长为6.00 × 10 ^{– 7 m}。

　　　 若调至屏上出现了干涉图样后，用测量头上的螺旋测微器去测量，转动手轮，移动分划板使分划板中心刻线与某条明纹中心对齐时，如图所示，此时螺旋测微器的读数为________mm，此时条纹的序号定为1，其右侧的明纹序号依次为第2条、第3条……明纹。从第1条明纹中心至第6条明纹中心的距离为______mm。

　 答案：最可能的原因是双缝和单缝不平行。螺旋测微器读数为0.900 mm。第1条明纹与第6条明纹相距为12 mm。

36．某同学用圆柱形玻璃砖做测定玻璃折射率的实验。先在白纸上放好圆柱形玻璃砖，在玻璃砖的一侧分别插上两枚大头针P₁和P₂，然后在玻璃砖的另一侧观察，调整视线使P₁的像被P₂挡住，接着在眼睛所在的一侧插两枚大头针P₃、P₄，使P₃挡住P₁、P₂的像，使P₄挡住P₃和P₁、P₂的像，在纸上标出的大头针位置和圆柱形玻璃砖的边界如图所示。

　 (1)在图上画出所需的光路图。

　 (2)为了测出玻璃的折射率，需要测量的物理量有______(要求在图上标出)。

　 (3)写出计算折射率的公式n = _________。

　 答案：光路如图，由图可知要测量玻璃的折射率，需要测量入射角i和折射角r，由折射定律得n =。

35．某学生用验证“碰撞中动量守恒”的器材(如图所示)来做验证钢球从斜槽上滑下机械能守恒的实验，实验步骤如下：

　 (1)把斜槽固定在实验台边沿，调整斜槽出口使出口处切线水平。

　 (2)出口处拴重锤线，使出口处的投影落于水平地面O点，并在地面上铺复写纸、白纸。

　 (3)从斜槽某一高度处同一点A从静止开始放球多次，找出平均落地点P，则①如果斜槽厚度不计，应测量的数据有___________。②根据所取的数据字母写出机械能守恒的表达式_____________________。

　 答案：本题要验证钢球从斜槽上滑下机械能守恒，根据题中给出的实验步骤来看，必须验证钢球下滑过程中mgh =成立，即需计算重力势能的减小量mgh和动能的增加量，并进行比较。所以需测量的数据有：①A点至桌面的高度h₁；②出口至地面O点的高度h₂；③球的落地点P至O点距离s。

　　　 据平抛运动规律，可知球平抛运动的水平速度v =　　　 ①

若钢球从斜槽上滑下时机械能守恒，则有：mgh₁ =　　　　　　 ②

将①代入②解得：s² = 4h₁h₂

上式即为所求的机械能守恒表达式。

34．某同学设计了一个用打点计时器验证动量守恒定律的实验：在小车A的前端粘有橡皮泥，推动小车A使之做匀速运动。然后与原来静止在前方的小车B相碰并粘合成一体，继续做匀速运动，他设计的装置如图所示。在小车A后连着纸带，电磁打点计时器电源频率为50 Hz，长木板下垫着小木片用以平衡摩擦力。

　 (1)若得到的打点纸带如图所示，并测得各计数点间的距离，A点为运动起始的第一点则应选_______段来计算小车A的碰前速度，应选_______段来计算小车A和B碰后的共同速度(以上两空填“AB”或“BC”或“DC”或“DE”)。

　 (2)已测得小车A的质量m₁ = 0.40 kg，小车B的质量m₂ = 0.20 kg，由以上测量结果可得：

　　　 碰前的总动量：_____________________________________。

　　　 碰后的总动量：_____________________________________。

　 答案：由纸带可知，BC和DE段为匀速运动，所以BC段应该是在A碰B前匀速运动的部分，由此可以求出碰前A车动量为0.42 kg · m/s，由DE段可以求出碰后的总动量为0.417 kg · m/s。

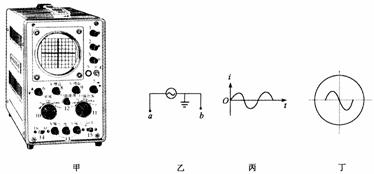

33．如图所示，图中为示波器上的面板，图乙为一信号源。

　(1)若要观测此信号源发出的如图丙所示的正弦交流信号，应将信号源的a端与示波器面板上的________接线柱相连，b端与________接线柱相连。

　 (2)若示波器显示屏上显示的波形如图丁所示，要使波形横向展宽，应调节__________旋钮。

　 (3)若将信号源改为一节干电池的直流电源，并已正确接入示波器，此时DC、AC开关应置于_________位置(填“DC”或“AC”)。

　 答案：(1)Y　 地　 (2)X增益　 (3)DC

32．多用电表是由一块高灵敏度磁电式电流表、选择开关和测量线路组成的，其外形有如下图所示。在用多用电表测量电阻时，要用到图中的选择开关K和T、S三个部件。请在下述实验步骤中，根据题意要求填空。

　　　 A．用小螺丝刀旋动部件________，使指针对准电表左侧的零刻度线。

　　　 B．将“红”、“黑”表笔分别插入_________、_________插孔。

　　　 C．将K旋转到欧姆挡“× 100”的位置。

　　　 D．将两表笔短接，旋动部件________，使指针对准电阻的零刻度线。

　　　 E．将两表笔的金属部分分别与被测电阻的两极引线相接，发现指针相对左边偏转过小。为了得到比较准确的测量结果，还应该进行哪些操作？请将实验步骤补充完整。

　　　 ___________________________________________________

　 答案：多用电表的使用首先是机械调零，即用小螺丝刀旋动部件S，使指针对准电表左侧的零刻度线，然后是插入“红”“黑”表笔，但是要求“红”表笔插“+”，“黑”表笔插“–”，接着是选挡即C步；然后是调节欧姆调零旋钮T，接着

　　　 F．将K旋转到欧姆挡“× 1 k”的位置。

　　　 G．将两表笔短接，旋动欧姆调零旋钮T，使指针对准欧姆零点。

　　　 H．将两表笔的金属部分分别与被测电阻的两极引线相接，读取电阻刻线上的指针示数，该电阻值为读数 × 1 kΩ。

　　　 I．将K旋转到“OFF”挡(或交流电压最高挡)并将表笔拔出。

31．在测量金属丝的直径时，螺旋测微器的读数如图所示，可知该金属丝的直径d = _______mm。

　 答案：0.900

30．一游标卡尺的主尺最小分度是1 mm，游标尺上有20个小的等分刻度，用它测量一工件的长度，如下图所示。这个工件的长度是______mm。

　 答案：104.05(mm)
