4．下列说法中正确的是(　)

A．物体内能增加，一定是外界对物体做了功

B．液体表面上的气压越小，沸点越高

C．冬天在火炉旁烤手是通过热传递改变手的内能的

D．物体的温度越高，所含的热量越多

3．下列现象中，力没有对物体对功的是(　 )

A．用力将铅球掷出　 　　　　　　　　　　　　　　　　　　 B．将书包背上楼

C．骑自行车匀速前进 　　　　　　　　　　　　　　　　　 D．提着水桶在平直走廊里匀速行走

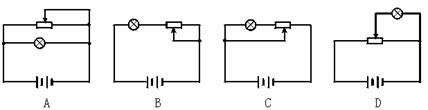

2．如图，使用滑动变阻器能调节小灯泡从亮到灭的正确电路是(　　 )

1．下图是一些日常生活中所使用的机械或工具，其中属于省力杠杆的是(　　 )

31．(6分)在用电压表、电流表测量小灯泡电功率的实验中，灯泡上标有“2．5V”的字样。

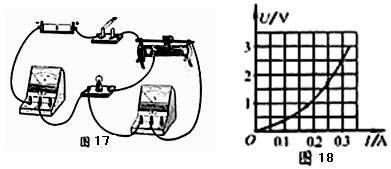

(1)小红根据电路图连接了如图17所示的实验电路，小刚检查后发现有一根导线连接有错误。请你在这根导线上打“×”，并用笔画线代替导线，画出正确的连线。

(2)电路改正后，小红闭合开关，发现灯泡不亮，电流表无示数，而电压表示数接近3V，取下灯泡，两表的示数仍不变。出现故障的原因可能是　　　　 。

(3)故障排除后，开始进行实验，小刚根据测出的数据，在图18中画出了小灯泡电流电压变化的关系图像。由图可以判断，小灯泡的额定功率为　　　　　 W。

(4)根据图18还可以判断，小灯泡灯丝的电阻随电压的增大逐渐　　　　 ，原因是 　　　　　　　　　　　　　　　。

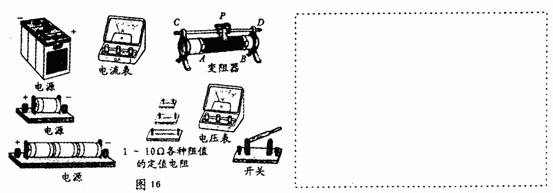

30．(8分)在“探究电流与电阻的关系”的实验中，老师提供的实验器材如图16所示(各个电源两端的电压保持不变，各个定值电阻受温度的影响可以忽略)。请选用合适的器材，完成实验探究。

(1)你认为电流与哪些因素有关？答：____________________________。

(2)本实验中，需要保持______________不变。

(3)在虚线框内画出你设计的实验电路图。

( 4 )小杨设计的实验方案中，使用了滑动变阻器，在实验中，滑动变阻器不解起到的作用是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．控制电路中的电流大小，保护电路

B．保持定值电阻两端的电压不变

C．改变电源电压

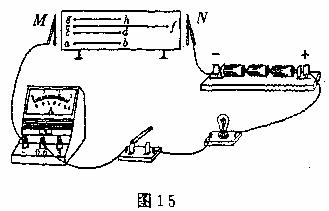

29．(4分)李志和周惠做“探究导体电阻大小与导体横截面积关系”的实验。他们准备在图15中的M、N两点间接入待研究的电阻丝，电源电压恒定，忽略灯丝电阻随温度变化的影响，待用电阻丝的规格如下：

(1)他们应选择编号为________、_________的两根电阻丝来探究；

(2)正确选择后，他们将所选电阻丝分别接入M、N两点间，闭合开关，通过观察灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小。实验中，两次电流表指针均有偏转，但第一次的示数小于第二次的示数，说明第二次接入电路的电阻丝的电阻值___________,同时周慧发现第一次实验中灯泡不亮，你认为原因是___________________________________。

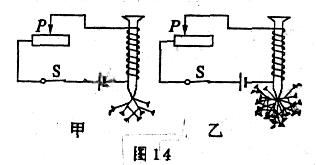

28．(3分)为“探究影响电磁铁磁性强弱的因素”，小明以电池(电压一定)、滑动变阻器、数量较多的大头针、铁钉以及较长导线为主要器材，进行如图14所示的简易实验。

(1)他将导线绕在铁钉上制成简易电磁铁，并巧妙地通过_____________________来显示电磁铁磁性的强弱。

(2)连接好电路，使滑动变阻器连入电路的阻值较大闭合开关，观察到图14甲所示的情景；接着，移动滑动变阻器滑片，使其连入电路的阻值变小，观察图14乙所示的情景。比较图甲和乙，可知：___________图中的电流较小，从而发现，通过电磁铁的电流越_________(填“大”或“小”)磁性越强。

27．(4分)为了比较水和煤油的吸热能力，小明设计了如下实验步骤：

A在两个同样烧杯中，分别装入等体积的水和煤油，

B用两支温度计分别测出水和煤油的初温：

C在烧杯中，分别放入功率相同的电热器，加热时间相同；

D用温度计分别测出水和煤油的末温。　　

小聪认为

(1)步骤A存在的错误是：_________________________________________，

　应改为____________________________________________________；

　(2)步骤C，加热时间相同是为了使水和煤油_____________________________；

　(3)步骤B和D是为了得出水和煤油的_________________________________。

26．如图13所示，电源电压不变，电阻R₁=10，闭合开关S，电流表A的示数为0.3A，电流表A₂的示数为0.5A，求S

(1)电源电压；

(2)电阻R₂的大小；

(3)电阻R₁消耗的电功率；

(4)通电5min，电阻R₂产生的热量。
