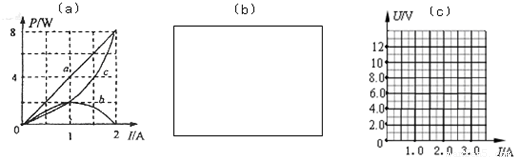

某同学将一直流电源的总功率P_E、输出功率P_R和电源内部的发热功率P_r，随电流I变化的图线画在了同一坐标系上，如图（a）中的a、b、c图线所示，根据图线可知

（1）反映P_r 变化的图线是；
（2）在a、b、c三条图线上分别取横坐标相同的A、B、C 三点，这三点的纵坐标P_A、P_B、P_C一定满足关系；
（3）电源电动势为V，电源内阻为Ω．

某同学将一直流电源的总功率P_E、输出功率P_R和电源内部的发热功率P_r，随电流I变化的图线画在了同一坐标系上，如图（a）中的a、b、c图线所示，根据图线可知



（1）反映P_r 变化的图线是______；
（2）在a、b、c三条图线上分别取横坐标相同的A、B、C 三点，这三点的纵坐标P_A、P_B、P_C一定满足关系______；
（3）电源电动势为______V，电源内阻为______Ω．

一些材料的电阻随温度的升高而变化．
（1）如图1（甲）是由某金属材料制成的电阻R随摄氏温度t变化的图象，若用该电阻与电池（电动势E=1.5V，内阻不计）、电流表（量程为5mA、内阻不计）、电阻箱R′串联起来，连接成如图1（乙）所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”．

①电流刻度较大处对应的温度刻度；（填“较大”或“较小”）
②若电阻箱阻值R′=150Ω，在丙图中标出空格处对应的温度数值为℃．
（2）PTC元件由于材料的原因有特殊的导电特性．现有一由PTC元件做成的加热器，实验测出各温度下它的阻值，并作出了1/R-t的关系如图2．已知它向四周散热的功率为P_Q=0.1（t-t₀）瓦，其中t（单位为℃）为加热器的温度，t₀为室温（本题取20℃）．当加热器产生的焦耳热功率P_R和向四周散热的功率P_Q相等时加热器温度保持稳定．加热器接在200V的电源上．
①加热器工作的稳定温度为℃；
②加热器的恒温原理为：当温度稍高于稳定温度时加热器电阻（填“增大”“不变”“减小”），产生的焦耳热的功率散热的功率（填“大于”“等于”，“小于”），温度将下降；反之当温度稍低于稳定温度时也控制温度上升，从而保持温度稳定．

一些材料的电阻随温度的升高而变化．
（1）如图1（甲）是由某金属材料制成的电阻R随摄氏温度t变化的图象，若用该电阻与电池（电动势E=1.5V，内阻不计）、电流表（量程为5mA、内阻不计）、电阻箱R′串联起来，连接成如图1（乙）所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”．



①电流刻度较大处对应的温度刻度______；（填“较大”或“较小”）
②若电阻箱阻值R′=150Ω，在丙图中标出空格处对应的温度数值为______℃．
（2）PTC元件由于材料的原因有特殊的导电特性．现有一由PTC元件做成的加热器，实验测出各温度下它的阻值，并作出了1/R-t的关系如图2．已知它向四周散热的功率为P_Q=0.1（t-t₀）瓦，其中t（单位为℃）为加热器的温度，t₀为室温（本题取20℃）．当加热器产生的焦耳热功率P_R和向四周散热的功率P_Q相等时加热器温度保持稳定．加热器接在200V的电源上．
①加热器工作的稳定温度为______℃；
②加热器的恒温原理为：当温度稍高于稳定温度时加热器电阻______（填“增大”“不变”“减小”），产生的焦耳热的功率______散热的功率（填“大于”“等于”，“小于”），温度将下降；反之当温度稍低于稳定温度时也控制温度上升，从而保持温度稳定．
