(1)若已知A和B的初速度大小为₀，求它们最后的速度的大小和方向；

(2)若初速度大小未知，求小木块A向左运动到达的最远处(从地面上看)离出发点的距离．

1)在虚线方框中画出电路图，标明所用器材的代号．

(2)若选测量数据中的?
蛔槔醇扑?/spa
n>r₁，则所用的表达式为r_{1 =} _______________，式中各符号的意义是：________________．

(1)碰撞后B球的水平射程应取为 ________ cm．

(2)在以下选项中，哪些是本次实验必须进行的测量?答：________ (填选项号)．

A．水平槽上未放B球时，测量A球落点位置到O点的距离．

B．A球与B球碰撞后，测量A球落点位置到O点的距离．

C．测量A球或B球的直径．

D．测量A球和B球的质量(或两球质量之比)．

E．测量G点相对于水平槽面的高度．

②保持R₁不变，闭合S₂，调节R₂，使电流表读数等于，然后读出R₂的值，取R_A≈R₂．

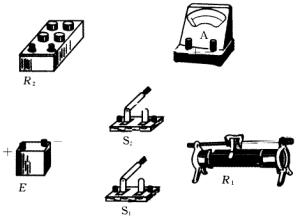

(1)按图2—6—15所示电路在图所给出的实物图中画出连接导线．

(2)真实值与测得值之差除以真实值叫做测量结果的相对误差，即．试导出它与电源电动势ε、电流表量程I₀及电流表内阻 R_A的关系式．

(3) 若I₀=l0mA，真实值R_A约为30Ω，要想使测量结果的相对误差小大于5％，电源电动势最小应为多少伏?

电流表A₁，量程10 A，内阻r₁约为0．2 Ω；

电流表A₂，量程300 mA，内阻r₂约为5Ω；

电流表A₃，量程250 mA，内阻r₃约为5 Ω；

电阻箱R₁，最大阻值99．9 Ω，阻值最小改变量为0．1Ω；

滑线变阻器R₂,最大阻值100 Ω；

开关S，导线若干．

要求用图所示的电路测定图中电流表A的内阻．

 (1)在所给的三个电流表中，哪几个可用此电路精确测出其内阻?

答：________________．

(2)在可测的电流表中任选一个作为测量对象，在实物图上连成测量电路．

(3)你要读出的物理量是________________．用这些物理量表示待测内阻的计算公式是

实验器材：电磁打点计时器，米尺，纸带，复写纸片．

实验步骤：

(1)如图 所示，将电磁打点计时器固定在桌面上．将纸带的一端穿过打点计时器的限位孔后．固定在待测圆盘的侧面上，使得圆盘转动时，纸带可以卷在圆盘侧面上．

(2)启动控制装置使圆盘转动．同时接通电源，打点计时器开始打点．

(3)经过一段时间，停止转动和打点，取下纸带，进行测量．

①由已知量和测得量表示的角速度的表达式为=________．式中各量的意义是： ________________________．

②某次实验测得圆盘半任r=5．50×10^-2m。得到的纸带的一段如图2—6—9所示．求得角速度为 ________．

给定电压表(内阻约为50 kΩ)、电流表(内阻约为40Ω)、滑线变阻器、电源、电键、待测电阻(约为250Ω)及导线若干．

(1)画出测量R的电路图．

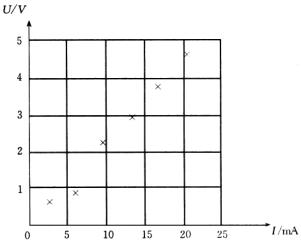

(2)图中的6个点表示实验中测得的6组电流I、电压U的值，试写出根据图求R值的步骤：

_________________________________________________________________________________________________________________________________________________________________________________________________________________________________．

求出的电阻值R________(保留3位有效数字)．

(3)待测电阻是一均匀材料制成的圆柱体，用游标为50分度的卡尺测量其长度与直径，结果分别如图、图所示，由这两个图可知其长度为________，直径为________．

 (4)由以上数据可求得电阻率p=________(保留住有效数字)．

要求：(1)写出实验步骤．(2)给出R_A的表达式．
