电池E，电动势约10V，内阻约1Ω；

电流表A₁，量程10A，内阻r₁约为0.2Ω；

电流表A₂，量程300mA，内阻r₂约为5Ω；

电流表A₃，量程250mA，内阻r₂约为5Ω；

电阻箱R₁，最大阻值999.9Ω，阻值最小改变量为0.1Ω；

滑线变阻器R₂，最大阻值100Ω；

开关S，导线若干要求用图所示的电路

测量图中电流A的内阻.

(1)在所给的三个电流表中，哪几个可用此电路精确测出其内阻?

答：_________.

(2)在可测的电流表中任选一个作为测量对象，在实物图上连成测量电路.

(3)你要读出的物理量是______.用这些物理量表示待测内阻的计算公式是_________.

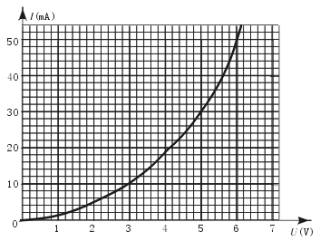

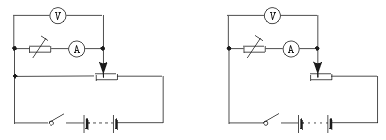

(1)为了通过测量得到图甲所示I-U关系的完整曲线，在图乙和图丙两个电路中应选择的是图_______；简要说明理由：

______________________________________.

(电源电动势为9V，内阻不计，滑线变阻器的阻值为0~100Ω).

甲

乙　　　　　　   丙

丁

(2)图丁电路中，电源电压恒为9V，电流表读数为70mA，定值电阻R₁=250Ω，由热敏电阻的I-U关系曲线可知，热敏电阻两端的电压为_______V；电阻R₂的阻值为_______Ω.

(3)举出一个可以应用热敏电阻的例子：

__________________________________________________________________.

(1)在下边方框中画出原理电路图.

(2)为了使实验能正常进行和便于调节电压，应选用代号是_______的滑动变阻器.

(3)按实验要求，将图所示器材用线(表示导线)连接起来(导线不得交叉)

A．电动势为6V、内阻不计的直流电源一只

B．电动势为12V、内阻不计的直流电源一只

C．量程为0～10V，内阻约为20kΩ的电压表一只

D．量程为0～2A，内阻约0.5Ω的电流表一只

E．量程为0～0.5A，内阻约为2Ω的电流表一只

F．额定电流为2A的0～20Ω的滑线变阻器一只

G．开关一只，导线若干

现要求利用上述器材尽量准确地测出灯泡的额定功率.

(1)电源应选用_______,电流表应选用_______.

(2)按实验需要用导线(画实线表示)将图中器材连接起来.

(1)在上面方框中画出实验电路图.

(2)简要写出完成接线后的实验步骤

_____________________________________.

(3)写出用测得的物理量计算电源内阻的表达式r＝_____________.

(1)设计一个电路，要求在电路中，Ｌ₁和Ｌ₂均正常发光，且电路中消耗的功率最小.把设计的电路图画在方框内.

(2)按设计要求在图所示的实物上连线.

(1)沿Ｐ₁、Ｐ₂连线方向的入射光线通过圆形玻璃后的传播方向.

(2)光线在玻璃内的传播方向.

(3)在光线的入射点作法线，标出入射角i和折射角r.

(4)写出计算玻璃折射率的公式(不必计算).

(1)按要求在实物图上连线.

(2)用已知量和直接测得量表示的待测电动势的表达式为E=_______，式中各直接测得量的意义是___________.
