测量电源的电动势及内阻的实验电路如图1所示．图2中给出的器材有:待测的电源(电动势约为4V.内阻约为2).电压表(内阻很大.有5V.15V两个量程).电流表(内阻不计.有0.1A.1A两个量程).滑线——青夏教育精英家教网——

测量电源的电动势及内阻的实验电路如图1所示．图2中给出的器材有：待测的电源（电动势约为4V，内阻约为2

），电压表（内阻很大，有5V、15V两个量程），电流表（内阻不计，有0.1A、1A两个量程），滑线变阻器（阻值范围0～10

），开关．另有导线若干．试按照图14-30中的电路在图14-31中画出连线，将器材连接成实验电路（要求正确选择电表量程，以保证仪器的安全并使测量有尽可能高的精确度）．

图1图2

图中E为直流电源，R为已知电阻，V为理想电压表，其量程略大于电源电动势，S₁和S₂为开关．现要利用图中电路测量电源的电动势E和内阻r，试写出主要实验步骤结果表达式．

图

（2004·江苏）如图所示的电路中，电源电动势E=6.00V，其内阻可忽略不计．电阻的阻值分别为R₁=2.4k

，电容器的电容C=4.7

F．闭合开关S，待电流稳定后，用电压表测R₁两端的电压，其稳定值为1.50V．

图

（1）该电压表的内阻为多大？

（2）由于电压表的接入，电容器的带电量变化了多少？

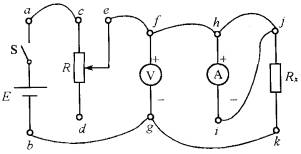

（2005·北京·理综春季）在测量电阻的实验中，提供的器材有：3V稳压电源E、滑线变阻器R、电压表V、电流表A、待测电阻R_x，以及开关S、导线等．要求：①电流表内接；②调节滑线变阻器可使电压表的示数在0～3V间变化．

在实验中，有的同学连成图1图2所示的电路，其中a，b，c，…，k是表示接线柱的字母．请将图1、图2中接线错误（用导线两端接线柱的字母表示）、引起的后果、改正的方法（改接、撤消或增添），分别填在图下面相应的表格中．

图1

接线错误

引起的后果

改正的方法

图2

接线错误

引起的后果

改正的方法

如图所示，两电源的电动势和内阻均为3V和1

，电容器的电容C=10

F，问：（1）当S接通时，电容器两端电压？（2）现断开S，从S断开时起到电容器两端电压稳定时止，通过R₂的电量是多少？

图

在双缝干涉的实验中，入射光的频率为5×10¹⁴Hz，从双缝射出的两束光到达屏上某点的路程差为15000

．那么，该点将出现什么样的条纹？

一束波长为0.546mm的平行光垂直地射到宽度为0.437mm的单缝，在缝后0.40m处放一光屏，试求光屏上形成的衍射图样的中央亮条纹的宽度．

用某一单色光做双缝干涉实验时，已知双缝间距离为0.25mm，在距离双缝为1.2m处的光屏上，测得5条亮纹间的距离为7.5mm，试求所用单色光的波长．

天文学上，太阳的半径、体积、质量和密度都是常用的物理量，利用小孔成像原理和万有引力定律相结合，可以简捷地估算出太阳的密度．假设地球上某处对太阳的张角为q ，如图1所示，地球绕太阳公转的周期为Ｔ，太阳的密度为r ，半径为R，质量为m，该处距太阳中心的距离为r，由于R与r间存在着三角关系，地球上该处物体绕太阳公转由万有引力提供向心力，因此，在q 已知的情况下，可方便地估算太阳的密度．

图1

以一个长为80cm的圆筒，在其一端封上厚纸，中间扎直径为1mm的圆孔，另一端封上一张画有同圆心的薄白纸，相邻同心圆的半径相差0.5mm，当作测量尺度，把小孔对着太阳，筒壁与光线平行，另一端的薄白纸上可以看到一个圆光斑，这就是太阳的实像，光斑的半径为r₀=3.7mm，为了使观察效果明显，可在圆筒的观测端蒙上遮光布，形成暗室，如图2所示，利用小孔成像原理和万有引力定律，估算太阳的密度r =_________kg/m³．（已知万有引力常量G=6.67×10^-11N·m²/kg²）

图2

安全门上的玻璃观察孔直径d=2cm、门的厚度h=3.464cm，为了扩大向外观察的范围，将孔中完全嵌入折射率为

的光学玻璃．如图所示．求：

图

（1）嵌入玻璃后视野的最大张角？

（2）若视野的张角扩大到180°，则嵌入玻璃的折射率为多大？
