在测定金属丝电阻率的实验中，如图所示，用螺旋测微器测得金属丝的直径d＝________mm.

 一个小物体竖直上抛,然后又回到抛出点,已知小物体抛出时的初动能为100 J,返回抛出点时的速度为5 m/s,若小物体竖直上抛的初动能为200 J,设空气阻力大小恒定，则小物体返回抛出点时的速度大小为_______m/s.

 如甲图所示，是用落体法验证机械能守恒定律的实验装置．（g取9.80 m/s²）

① 选出一条纸带如乙图所示，其中O点为打点计时器打下的第一个点，A．B．C为三个计数点，打点计时器通以50Hz的交流电．用分度值为1mm的刻度尺测得的各间距值已标在乙图中，在计数点A和B．B和C之间还各有一个点，重锤的质量为1.00kg．甲同学根据乙图中的测量数据算出：当打点计时器打B点时重锤的重力势能比开始下落时减少了___J；此时重锤的动能是_____J．（结果均保留三位有效数字）

② 乙同学利用他自己做实验时打出的纸带，测量出了各计数点到打点计时器打下的第一个点的距离h，算出了各计数点对应的速度v，以v²为纵轴，以h为横轴，画出了如丙图所示的图线．

(a) 图线的斜率的值近似等于______．

A．19.6        B．9.80

C．4.90　　    D．2.45

(b) 图线未过原点O的原因是： ____________________________________________________．

 硅光电池是一种可将光能转换为电能的器件。某同学用左所示电路探究硅光电池的路端电压U与总电流I的关系。图中R₀为已知定值电阻，电压表视为理想电压表。

①若电压表的读数为，则I＝

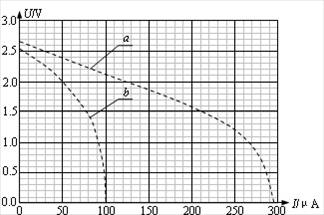

②实验一：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U-I曲线a。如图，短路电流为     mA ，电动势为        V。

③ 实验二：减小实验一中光的强度，重复实验，测得U-I曲线b，如图.当滑动变阻器的电阻为某值时，若实验一中的路端电压为1.5V。则实验二中外电路消耗的电功率

为        mW（计算结果保留两位有效数字）。

 如图所示，质量为m的木块静止在光滑水平面上，一质量也为m的子弹以速度v₀水平射入木块，子弹恰好未从木块中射出。设木块对子弹的阻力为恒力，其大小为F。

（1）求木块的长度L；

（2）如果其他条件不变，只是将木块固定在水平面上，以子弹射入木块时为计时起点，以t₀表示子弹运动到木块最右端的时刻，请你在下面给出的坐标系中定性画出子弹在0～t₀这段时间内的速度随时间变化的图线。（图中标出了子弹的初速度v₀和未固定木块时子弹与木块的共同速度v_共。）

 如图所示为学校操场上一质量不计的竖直滑杆，滑杆上端固定，下端悬空，为了研究学生沿杆的下滑情况，在杆的顶部装有一拉力传感器，可显示杆顶端所受拉力的大小，现有一学生（可视为质点）从上端由静止开始滑下，5 s末滑到杆底时速度恰好为零，从学生开始下滑时刻计时，传感器显示拉力随时间变化情况如图所示，g取10 m/s²，求：

（1）该学生下滑过程中的最大速率；

（2）图中力F₁的大小；

（3）滑杆的长度．

 建筑工地有一种“深坑打夯机”。工作时，电动机带动两个紧压夯杆的滚轮匀速转动可将夯杆从深为h=6.4m的坑中提上来。当夯杆底端升至坑口时，夯杆被释放，最后夯杆在自身重力作用下，落回深坑，夯实坑底。之后，两个滚轮再次压紧，夯杆再次被提上来，如此周而复始工作。已知两个滑轮边缘的线速度v恒为4m/s，每个滚轮对夯杆的正压力F=2×10⁴N,滚轮与夯杆间的动摩擦因素µ=0.3,夯杆质量m=1×10³kg,坑深h=6.4m。假定在打夯过程中坑的深度变化不大,.取g=10m/s²,求：

（1）每个打夯周期中 电动机对夯杆所做的功；

（2）每个打夯周期中滑轮对夯杆间因摩擦而产生的热量；

（3）打夯周期

18.如图所示，电阻忽略不计的、两根平行的光滑金属导轨竖直放置，其上端接一阻值为3 的定值电阻．在水平虚线、间有一与导轨所在平面垂直的匀强磁场、磁场区域的高度为．导体棒的质量，电阻；导体棒的质量，电阻．它们分别从图中、处同时由静止开始在导轨上无摩擦向下滑动，且都能匀速穿过磁场区域，当刚穿出磁场时正好进入磁场．设重力加速度为g=10 m／s²．（不计、之间的作用，整个运动过程中、棒始终与金属导轨接触良好）

求：（1）在整个过程中、两棒克服安培力分别做的功；

（2）进入磁场的速度与进入磁场的速度之比：

（3）分别求出点和点距虚线的高度．

 如图所示，在平行板电容器的两板之间，存在相互垂直的匀强磁场和匀强电场，磁感应强度B₁=0.40T，方向垂直纸面向里，电场强度E=2.0×10⁵V/m，PQ为板间中线．紧靠平行板右侧边缘xOy坐标系的第一象限内，有垂直纸面向外的匀强磁场，磁感应强度B₂=0.25T，磁场边界AO和y轴的夹角∠AOy=45°．一束带电量q=8.0×10^-19C的同位素正离子从P点射入平行板间，沿中线PQ做直线运动，穿出平行板后从y轴上坐标为（0，0.2m）的Q点垂直y轴射入磁场区，离子通过x轴时的速度方向与x轴正方向夹角在45°~90°之间，不计离子重力，求：

（1）离子运动的速度为多大？

（2）x轴上被离子打中的区间范围？

（3）离子从Q运动到x轴的最长时间？

 在物理学理论建立的过程中，有许多伟大的科学家做出了贡献。关于科学家和他们的贡献，下列说法中正确的是

A．卡文迪许首先通过实验测出万有引力常量

B．奥斯特最早发现了电磁感应现象

C．安培首先发现了电流的磁效应

D．法拉第通过实验发现了在磁场中产生电流的条件

 水平地面上有一轻质弹簧，下端固定，上端与物体A相连接，整个系统处于平衡状态。现用一竖直向下的力压物体A，使A竖直向下做匀加速直线运动一段距离，整个过程中弹簧一直处在弹性限度内。下列关于所加力F的大小和运动距离x之间关系图象正确的是
