如图，MN是一根固定的通电长直导线，电流方向向上，将一金属线框abcd放在导线上，让线框的位置偏向导线导线左边，两者彼此绝缘，当导线中的电流突然增大时，线框的受力情况为（ ）

A受力向左

B受力向右

C受力向上

D受力为零

一直升机停在南半球的地磁极上空，该处地磁场的方向竖直向上，磁感应强度为B.直升机螺旋桨叶片的长度为l，螺旋桨转动的频率为f，顺着地磁场的方向看螺旋桨，螺旋桨按顺时针方向转动．螺旋桨叶片的近轴端为a，远轴端为b，如图所示．如果忽略a到转轴中心线的距离，用ε表示每个叶片中的感应电动势，则(　　)

A．ε＝πfl²B，且a点电势低于b点电势

B．ε＝2πfl²B，且a点电势低于b点电势

C．ε＝πfl²B，且a点电势高于b点电势

D．ε＝2πfl²B，且a点电势高于b点电势

如图所示,水平放置的两条光滑导轨上有可自由移动的金属棒P、MN,当PQ在外力作用下运动时,MN在磁场力作用下向右运动,则PQ所做的运动可能是（     ）

A.向右加速运动

B.向左匀速运动

C.向右减速运动

D.向左减速运动

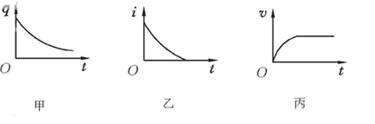

如图所示，水平面内有一平行金属导轨，导轨光滑且电阻不计，匀强磁场与导轨平面垂直．阻值为R的导体棒垂直于导轨静止放置，且与导轨接触良好．t＝0时，将开关S由1掷到2.位置， v和a分别表示电容器所带的电荷棒中的电棒的速度和加速度．下列图象正确的是(　　)

如图所示，边长为L的闭合正方形金属线框的电阻为R，经以速度v匀速穿过宽度为d的有界匀强磁场，磁场方向与线框平面垂直，磁感应强度为B，若L＜d，线框穿过磁场的过程中产生的焦耳热为_______；若L＞d，线框穿过磁场的过程中产生的焦耳热为_____。

一个单匝闭合圆形线圈置于垂直线圈平面的匀强磁场中，当磁感应强度变化率恒定时，线圈中的感应电动势为E，感应电流为I.若把这根导线均匀拉长，从而使圆半径增大一倍，则此时线圈中的感应电动势为______，感应电流为______.

如图，两根平行光滑长直金属导轨，其电阻不计，导体棒ab和cd跨在导轨上，ab电阻大于cd电阻。当cd在外力F₂作用下匀速向右滑动时，ab在外力F₁作用下保持静止，则ab两端电压U_ab，和cd两端电压U_cd相比，U_ab________U_cd，外力F₁和F₂相比，F₁________F₂（填【题文】=或＜）。

如图所示，两根相距为L的竖直平行金属导轨位于磁感应强度为B方向垂直纸面向里的匀强磁场中，导轨电阻不计，另外两根与上述光滑导轨保持良好接触的金属杆ab、cd质量均为m，电阻均为R.若要使cd静止不动，则ab杆应向_______运动，速度大小为___________，作用于ab杆上的外力大小为_________

.

在面积为2m²的平面圆形线圈中接有一个电容为20μF的电容器C，磁感强度的方向垂直于纸面向里，如图所示，当磁感强度以0.05T/s的速率增加时，电容器的电量Q=________C，其上极板带________电。

(12分)如图所示，金属杆ab可在平行金属导轨上滑动，金属杆电阻R₀＝0.5 Ω，长L＝0.3 m，导轨一端串接一电阻R＝1 Ω，匀强磁场磁感应强度B＝2 T，当ab以v＝5 m/s向右匀速运动过程中，求：

(1)ab间感应电动势E

(2)所加沿导轨平面的水平外力F的大小

(3)在2 s时间内电阻R上产生的热量Q
