（1）用游标为10分度的卡尺测量小球的直径，读数为________cm。（2）用螺旋测微器测量金属丝的直径，读数为______mm。
在做“描绘小灯泡的伏安特性曲线”实验时，所用器材有：电动势为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线。要求能测出尽可能多组数据，如图是没有连接完的实物电路。（已连接好的导线有a、b、c、d、e、f六根）
（1）请你用笔画线代替导线，将实物电路连接完整；
（2）排除故障后比和开关，移动滑片P到某处，电压表的示数为2.2V，在要测量小灯泡的额定功率，应将滑片P向__________端滑动（选填“左”“右”）；
（3）通过移动滑片P，分别记下了多组对应的电压表和电流表的读数，并绘制成了如图所示的U—I图线。根据U—I图线提供的信息，可计算出小灯泡的额定功率是_________W。
（4）图线是曲线而不是过原点的直线，原因是____________________。

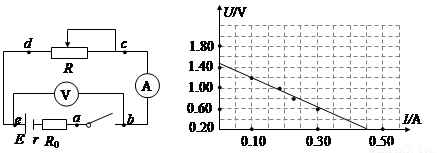

某同学在用电流表和电压表测电池的电动势和内阻的实验中，串联了一只2.5Ω的保护电阻R0，实验电路如图所示，
（1）连好电路后，当该同学闭合电键，发现电流表示数为0，电压表示数不为0。检查各接线柱均未接错，接触良好且未发生短路；他用多用电表的电压档检查电路，把两表笔分别接a、b，b、c，d、e时，示数均为0，把两表笔接c、d时，示数与电压表示数相同，由此可推断故障是 。
（2）排除故障后，该同学顺利完成实验，根据数据在U—I图中描出图线，由图知：电池的电动势为 ，内阻为 。
如图所示，真空中存在空间范围足够大的、方向水平向右的匀强电场，在电场中，一个质量为m、带电量为q的粒子从O点出发，初速度的大小为v0，在重力和电场力的共同作用下恰能沿与场强的反方向成θ角做匀减速直线运动，求：
（1）匀强电场的场强的大小；
（2）粒子运动的最高点与出发点之间的电势差。
如图所示在A上的放射源C，可向各个方向射出速率为v的电子流，B为金属网，A、B连接在电路上，电源电动势为E，内阻为r，滑动变阻器的总阻值为R。图中滑动变阻器滑片置于中点，AB间的间距为d，M为足够大的荧光屏，M紧挨着金属网外侧。已知电子质量为m，电量为e。不计电子所形成的电流对电路的影响，求：
（1）闭合开关S后，AB间场强的大小是多少？
（2）电子到达金属网B的最长时间是多少?
如图所示,电源电动势E=2V,内电阻r=0.5Ω,竖直平面内的导轨电阻可忽略,金属棒的质量m=0.1kg,电阻R=0.5Ω,它与导轨间的动摩擦因数µ=0.4,有效长度为L=0.2m.为了使金属棒能够靠在竖直导轨外面静止不动,我们施加一竖直方向的匀强磁场,设滑动摩擦力等于最大静摩擦力。（重力加速度g=10m/s2）问：
（1）磁场方向是向上还是向下?
（2）磁感应强度B至少应是多大?
行时间质谱仪主要由脉冲阀、激光器、加速电场、偏转电场和探测器组成，可以对气体分子进行分析。如图所示,脉冲阀P喷出微量气体，经激光照射产生不同价位的离子，自a板小孔进入a、b间的加速电场，从b板小孔射出，沿中线方向进入M、N板间的偏转控制区，到达探测器。已知加速电场a、b板间距为d，偏转电场极板M、N的长度为L1，宽度为L2。不计离子重力及进入a板时的初速度。
（1）设离子比荷为k（k=q/m），若a、b间的加速电压为U1，试求离子进入偏转电场时的初速度v0；
（2）当a、b间的电压为U1时，在M、N间加上适当的电压U2，离子从脉冲阀P喷出到到达探测器的全部飞行时间为t。请推导出离子k比荷的表达式；
（3）在某次测量中探测器始终无法观察到离子，分析原因是离子偏转量过大，打到极板上，请说明如何调节才能观察到离子（无需论证）？
物理学在研究实际问题时，常常进行科学抽象，即抓住研究问题的主要特征，不考虑与当前研究问题无关或影响较小的因素，建立理想化模型。下列选项是物理学中的理想化模型的有（ ）
A．加速度 B．自由落体运动 C．质点 D．力的合成
如图所示,为一质点运动的位移—时间图象,曲线为一段圆弧，则下列说法中正确的是 （ ）
A．质点可能做圆周运动
B．质点一定做直线运动
C．t1时刻质点离开出发点一定最远
D．质点运动的速率选减小后增大
某同学身高1.8m，在运动会上他参加跳高比赛，起跳后身体横着越过了1.8m高的横杆。据此可估算出他起跳时竖直向上的速度大约为（g=10m/s2）（ ）
A．2m/s B．8m/s C．6m/s D．4m/s
