物块从光滑曲面上的P点自由滑下，通过粗糙的静止水平传送带以后落到地面上的Q点，若传送带的皮带轮沿顺时针方向转动起来，使传送带随之运动，如图1－16所示，再把物块放到P点自由滑下则正确的是            （    ）

A．物块将仍落在Q点

B．物块将会落在Q点的左边

C．物块将会落在Q点的右边

D．物块不可能落到Q点的左边

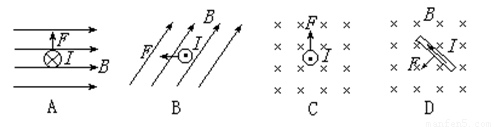

某同学画的表示磁场B、电流I和安培力F的相互关系如图所示，其中正确的是（    ）

一物体沿固定斜面从静止开始向下运动，经过时间t₀滑至斜面底端。已知在物体运动过程中物体所受的摩擦力恒定。若用F、v、s和E分别表示该物体所受的合力、物体的速度、位移和机械能，则下列图象中可能正确的是        （    ）

甲乙两车在公路上沿同一方向做直线运动，它们的v-t图象如图所示。两图象在t=t₁时相交于P点，P在横轴上的投影为Q，△OPQ的面积为S。在t=0时刻，乙车在甲车前面，相距为d。已知此后两车能够两次相遇，且相遇的时刻为

t′，则下面四组t′和d的组合不可能是        （    ）

A．         B．

C．       D．

如图所示，轻绳一端系一小球，另一端固定于O点，在O点正下方的P点钉一颗钉子，使悬线拉紧与竖直方向成一角度θ，然后由静止释放小球，当悬线碰到钉子时          （    ）

①小球的瞬时速度突然变大

②小球的加速度突然变大

③小球的所受的向心力突然变大

④悬线所受的拉力突然变大

A． ①③④                             B．①②③

C． ①②④                             D．②③④

如图甲所示,小车上固定着硬质支架,杆的端点固定着一个质量为m的小球．杆对小球的作用力的变化如图乙所示,则关于小车的运动,下列说法中正确的是（杆对小球的作用力由F₁变化至F₄）                         （    ）

A．小车可能向左做加速度增大的运动

B．小车由静止开始向右做匀加速运动

C．小车的速度越来越大

D．小车的加速度越来越小

为了探究受到空气阻力时，物体运动速度随时间的变化规律，某同学采用了“加速度与物体质量、物体受力关系”的实验装置（如图所示）。实验时，平衡小车与木板之间的摩擦力后，在小车上安装一薄板，以增大空气对小车运动的阻力。

   （1）往砝码盘中加入一小砝码，在释放小车         （选填“之前”或“之后”）接通打点计时器的电源，在纸带上打出一系列的点。

   （2）从纸带上选取若干计数点进行测量，得出各计数点的时间t与速度v的数据如下表：

请根据实验数据作出小车的v-t图像。

   （3）通过对实验结果的分析，该同学认为：随着运动速度的增加，小车所受的空

气阻力将变大，你是否同意他的观点？请根据v-t图象简要阐述理由。

某同学要测量一均匀新材料制成的圆柱体的电阻率ρ。步骤如下：

   （1）用游标为20分度的卡尺测量其长度如图，由图可知其长度为     cm；

   （2）用螺旋测微器测量其直径如右上图，由图可知其直径为         mm；

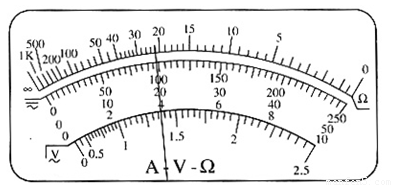

   （3）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图，则该电阻的阻值约为               Ω。

   （4）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：

待测圆柱体电阻R，

电流表A₁（量程0～4mA，内阻约50Ω），

电流表A₂（量程0～10mA，内阻约30Ω），

电压表V₁（量程0～3V，内阻约10kΩ），

电压表V₂（量程0～15V，内阻约25kΩ），

直流电源E（电动势4V，内阻不计），

滑动变阻器R₁（阻值范围0～15Ω，允许通过的最大电流2．0A），

滑动变阻器R₂（阻值范围0～2kΩ，允许通过的最大电流0．5A），

开关S，导线若干，

为使实验误差较小，要求测得多组数据进行分析，

请在右框中画出测量的电路图，并标明所用器材的代号。

   （5）若该同学用伏安法跟用多用电表测量得到的R测量值几乎相等，由此可估算此圆柱体材料的电阻率约为

ρ＝        。（保留2位有效数字）

某小型实验水电站输出功率是20kW，输电线路总电阻是6Ω。

   （1）若采用380 V输电，求输电线路损耗的功率。

   （2）若改用5000 V高压输电，用户端利用n₁:n₂＝22：1的变压器降压，求用户得到的电压。

如图所示,A，B两球之间用长6 m的柔软细线相连,将两球相隔0．8 s先后从同一高度同一点均以4．5 m/s的初速度水平抛出,求:

   （1）A球抛出后多长时间,A、B两球间的连线可拉直．

   （2）这段时间内A球离抛出点的水平位移多大?（g取10 m/s²）
