一质量为m的铝球用细线悬挂静止与足够深的油槽中（如图甲），某时刻剪断细线，铝球开始在油槽中下沉运动，通过传感器得到铝球的加速度随下沉速度变化的图像如乙所示，已知重力加速度为g，根据上述信息，下列说法正确的是(　 　)

A．铝球下沉的速度越来越大

B．开始释放时，铝球加速度a₀ =g

C．铝球下沉过程所受到油的阻力f=ma₀v/v₀

D．铝球下沉过程机械能的减少等于克服油阻力所做功

我国将独立建立自己的空间站，未来宇航员乘返回舱返回地球时，返回舱高速进入大气层后,受到空气阻力的作用而减速,接近地面时,减速伞打开,在距地面几米处,制动发动机点火制动,返回舱迅速减速,安全着陆,下列说法正确的是(　 　)

A．返回舱脱离空间站后需要减速，然后进入一个返程的椭圆轨道

B．返回舱进入大气层运动过程，所阻力所做功等于其动能的变化

C．引力始终对返回舱做正功,所以返回舱的机械能增加

D．制动发动机点火制动时，返回舱处于超重状态

如图所示，斜面除AB段粗糙外，其余部分都是光滑的，一个物体从顶点滑下，经过A、C两点时的速度相等，且AB=BC，（物体与AB段段摩擦因数处处相等，斜面与水平面始终相对静止），则下列说法中正确的是(　 　)

A．物体的重力在以上两段运动中对物体做的功相等

B．物体在AB段和BC段运动的加速度大小相等

C．物体在以上两段运动过程中速度变化相同

D．物体在以上两段运动过程中，斜面受到水平面的静摩擦力方向相反

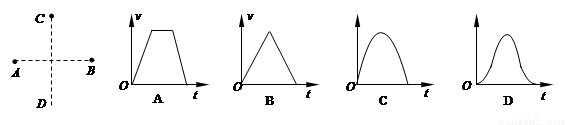

如图所示，两个等量同种点电荷分别固定于光滑绝缘水平面上A、B两点。一个带电粒子由静止释放，仅受电场力作用，沿着AB中垂线从C点运动到D点（C、D是关于AB对称的两点）。下列关于粒子运动的v-t图像中可能正确的是(　 　)

如图所示，在水平地面上O点正上方的A、B两点分别水平抛出一小球，则关于两小球着地情况的描述正确的是(　 　)

A．两球可能都落在水平面上的C点

B．若两球都落在C点，落地速度方向可能相同

C．若两球都落在C点，落地速度大小可能相同

D．若两球都落在C点，落地速度的大小和方向可能都相同

(10分) （1）图中；游标卡尺的示数是        mm。螺旋测微器的示数是         mm。

（2）用如图实验装置验证m₁ 、m₂组成的系统机械能守恒。m₂从高处由静止开始下落，m₁上拖着的纸带打出一系列的点，对纸带上的点迹进行测量，即可验证机械能守恒定律。下图给出的是实验中获取的一条纸带：0是打下的第一个点，每相邻两计数点间还有4个打点（图中未标出），计数点间的距离如图所示。已知m₁= 50g 、m₂=150g ，则（结果保留两位有效数字）

①在纸带上打下记数点5时的速度v  =          m/s；

②在0~5过程中系统动能的增量△E_K =       J，系统势能的减少量△E_P =        J；

③若某同学作出图像如图，则当地的重力加速度g =      m/s²。

（8分） 在探究物体运动加速度与外力关系实验中

（1）某些同学不能得到当小车的质量一定时加速度a与作用力F成正比的正确图线，而是得出下列图线．请分别说出得到图中(A)、（B）、（C）三种图的原因．

得到（A）图的原因___________________________________________；

得到（B）图的原因___________________________________________；

得到（C）图的原因___________________________________________．

(2) 某同学在接通电源进行实验之前，将实验器材组装如图所示，请你指出该装置中的错误或不妥之处

                                                                            ．

（15分）从地面上以初速度v₀竖直向上抛出一质量为m的球，若运动过程中受到的空气阻力与其速率成正比关系，球运动的速率随时间变化规律如图所示，t₁时刻到达最高点，再落回地面，落地时速率为v₁，且落地前球已经做匀速运动．求：

（1）球从抛出到落地过程中克服空气阻力所做的功；

（2）球抛出瞬间的加速度大小；

（15分）图是说明示波器工作原理的示意图，已知两平行板间的距离为d、板长为l电子经电压为U₁的电场加速后从两平行板间的中央处垂直进入偏转电场．设电子质量为m_e、电荷量为e．

（1）求经电场加速后电子速度v的大小．

（2）要使电子离开偏转电场时的偏转角度最大，两平行板间的电压U₂应是多少？电子动能多大？
