使用自卸式货车可以提高工作效率。如图所示，在车厢由水平位置逐渐抬起的过程中，有关货物所受车厢的支持力F_N和摩擦力F_f，下列说法中正确的是

A．支持力F_N逐渐减小

B．支持力F_N先减小后不变

C．摩擦力F_f 逐渐增大

D．摩擦力Ff 先增大后不变

一滑块以初速度v₀从固定斜面底端沿斜面（其足够长）向上滑，该滑块的速度--时间图象不可能是

两个大小不同的金属圆线圈如右图所示彼此绝缘地平放在一起，小线圈有一半面积与大线圈相重叠。当大线圈通顺时针方向电流的瞬间，小线圈产生的感应电流是

A．顺时针方向

B．逆时针方向

C．左半圆中电流逆时针方向，右半圆中电流顺时针方向

D．右半圆中电流逆时针方向，左半圆中电流顺时针方向

如图所示，带有正电荷量Q的细铜圆环竖直固定放置，一带正电荷量q的粒子从很远处沿水平轴线飞来并到达圆心O。不计粒子的重力。关于粒子的上述过程，下列说法中正确的是

A．粒子先做加速运动后做减速运动

B．粒子的电势能先增大，后减小

C．粒子的加速度先增大，后减小

D．粒子的动能与电势能之和先减小，后增大

如图所示，一质量为m、电荷量为q的带正电粒子以初速度v₀从左端A点沿中心虚线射入正交的匀强电场、匀强磁场区域，电场强度大小为E，磁感应强度大小为B。若qv₀B＞qE，则粒子从C点以速度（未知）射出，侧移量为y，不计粒子的重力，则下列说法中正确的是

A．轨迹AC是圆的一部分

B．速率

C．粒子通过复合场区域所用时间　

D．粒子经复合场区域时加速度的大小，方向时刻改变

如图所示，从地面上A点发射一枚远程地对地弹道导弹，仅在万有引力作用下沿椭圆轨道ABC飞行击中地面目标C，轨道远地点B距地面高度为h。已知地球的质量为M、半径为R，引力常量为G。设导弹经A、B点时速度大小分别为、。下列说法中正确的是

A．地心O为导弹椭圆轨道的一个焦点

B．速度>11.2km/s, < 7.9km/s

C．导弹经B点时加速度大小为

D．导弹经B点时速度大小为

如图甲所示，理想变压器原、副线圈的匝数比 n₁：n₂=3：1，L₁、L₂为两相同灯泡，R、L、D和C分别为定值电阻、理想线圈、理想二极管和电容器，其中C = 10。当原线圈两端接如图乙所示的正弦交流电压时，下列说法中正确的是

A．灯泡L₁一定比L₂暗

B．副线圈两端的电压有效值为V

C．电容器C放电周期为s

D．电容器C所带电荷量为C

如图所示，边长为L的正方形线圈abcd与阻值为R的电阻组成闭合回路，abcd的匝数为n、总电阻为r，ab中点、cd中点的连线OO^/ 恰好位于匀强磁场的左边界线上，磁场的磁感应强度大小为B。从图示位置开始计时，线圈绕垂直于磁场的轴以角速度匀速转动，则下列说法中正确的是

A．回路中感应电动势的瞬时表达式e = nBωL² sinωt

B．在t = 时刻，穿过线圈的磁通量为零，磁通量变化率最大

C．从t =0 到t = 时刻，电阻R产生的焦耳热为Q =

D．从t =0 到t = 时刻，通过R的电荷量q =

如图所示，某生产线上相互垂直的甲乙传送带等高、宽度均为d ，均以大小为的速度运行，图中虚线为传送带中线。一工件（视为质点）从甲左端释放，经长时间由甲右端滑上乙，滑至乙中线处时恰好相对乙静止。下列说法中正确的是

A．工件在乙传送带上的痕迹为直线，痕迹长为

B．工件从滑上乙到恰好与乙相对静止所用的时间为

C．工件与乙传送带间的动摩擦因数

D．乙传送带对工件的摩擦力做功为零

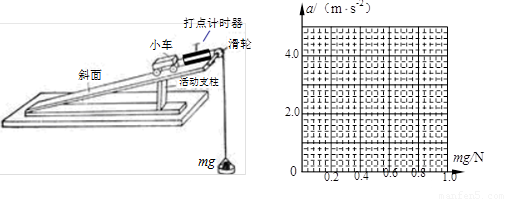

（8分）某实验小组设计了“探究加速度与合外力关系”的实验，实验装置如图所示。已知小车的质量为500克，g 取10m/s²，不计绳与滑轮间的摩擦。实验步骤如下：

（1）细绳一端系在小车上，另一端绕过定滑轮后挂一个小砝码盘。

（2）在盘中放入质量为m的砝码，用活动支柱将木板固定有定滑轮的一端垫高，调整木板倾角，恰好使小车沿木板匀速下滑。

（3）保持木板倾角不变，取下砝码盘，将纸带与小车相连，并穿过打点计时器的限位孔，接通打点计时器电源后，释放小车。

（4）取下纸带后，在下表中记录了砝码的质量m和对应的小车加速度a。

（5）改变盘中砝码的质量，重复（2）（3）步骤进行实验。

① 在坐标纸上作出图象。

② 上述图象不过坐标原点的原因是：                                  。

③ 根据（1）问中的图象还能求解哪些物理量？其大小为多少？

                                                                。

④ 你认为本次实验中小车的质量是否要远远大于砝码的质量：    （选填“是”或“否”）。
