在如图甲所示的电路中，电源的电动势为3.0V，内阻不计，L₁、L₂、L₃为3个用特殊材料制成的同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示。当开关S闭合稳定后

A．通过L₁的电流大小为通过L₂电流的2倍

B．L₂消耗的电功率约为0.375 W

C．L₁消耗的电功率为0.75W

D．L₂的电阻为6 Ω

如图所示，A、B两小球由绕过轻质定滑轮的细线相连，A放在固定的光滑斜面上，B、C 两小球在竖直方向上通过劲度系数为k的轻质弹簧相连，C球放在水平地面上。现用手控制住A，并使细线刚刚拉直但无拉力作用，并保证滑轮左侧细线竖直、右侧细线与斜面平行。已知A的质量为4m，B、C的质量均为m，重力加速度为g，细线与滑轮之间的摩擦不计，开始时整个系统处于静止状态。释放A后，A沿斜面下滑至速度最大时C恰好离开地面。下列说法正确的是

A．斜面倾角α=60°

B．A获得最大速度为

C．C刚离开地面时，B的加速度最大

D．从释放A到C刚离开地面的过程中，A、B两小球组成的系统机械能守恒

如图所示，一带电量为+q的点电荷与均匀带电的正三角形的薄板相距为2d，+q到带电薄板的垂线通过板的几何中心，若图中a点处的合电场强度为零，正确应用等效和对称的思维方法求出带电薄板与+q在图中b点处产生的合电场强度大小为（静电力恒量为k）

A．                  B．

C．              D．0

作用在导电液体上的安培力能起到推动液体流动的作用，这样的装置称为电磁泵，它在医学技术上有多种应用，血液含有离子，在人工心肺机里的电磁泵就可作为输送血液的动力。某电磁泵及尺寸如图所示，矩形截面的水平管道上下表面是导体，它与磁感强度为B的匀强磁场垂直，并有长为的部分在磁场中，当管内充满血液并通以横穿管子的电流时血液便能向前流动。为使血液在管内不流动时能产生向前的压强P，电流强度I应为

A．     B．       C．        D．

I．某同学利用如图(a)装置做“探究弹簧弹力大小与其长度的关系”的实验。

①在安装刻度尺时，必须使刻度尺保持　　状态。

②他通过实验得到如图(b)所示的弹力大小Ｆ与弹簧长度x的关系图线。由此图线可得该弹簧的原长x₀=　　cm，劲度系数k=    N/m。

③他又利用本实验原理把该弹簧做成一把弹簧秤，当弹簧秤上的示数如图(c)所示时，该弹簧的长度x=　　cm。

Ⅱ．某学习小组为探究导电溶液的电阻在体积相同时，电阻值与长度的关系。选取一根乳胶管，里面灌满了盐水，两端用粗铜丝塞住管口，形成一段封闭的盐水柱。进行了如下实验：

（1）该小组将盐水柱作为纯电阻，粗测其电阻约为几千欧。现采用伏安法测盐水柱的电阻，有如下实验器材可供选择：

A．直流电源：电动势12V，内阻很小，额定电流1A；

B．电流表A₁：量程0～10mA，内阻约；

C．电流表A₂：量程0～600mA，内阻约；

D．电压表V：量程0～15V，内阻约；

E．滑动变阻器R₁：最大阻值；

F．滑动变阻器R₂：最大阻值；          G．开关．导线等

在可供选择的器材中，应选用的电流表是_______（填“A­₁”或“A₂”），应该选用的滑动变阻器是________（填“R₁”或“R₂”）。

（2）根据所选的器材在题给的方框内画出实验的电路图。

（3）握住乳胶管两端把它均匀拉长，多次实验测得盐水柱长度L，电阻R的数据如下表：

为了研究电阻R与长度L的关系，该小组用纵坐标表示电阻R，作出了如图所示的图线，你认为横坐标表示的物理量是____________。

如图所示，一质量M=2.0kg的长木板静止放在光滑水平面上，在木板的右端放一质量m=1.0kg可看作质点的小物块，小物块与木板间的动摩擦因数为μ=0.2。用恒力F向右拉动木板使木板在水平面上做匀加速直线运动，经过t=1.0s后撤去该恒力，此时小物块恰好运动到距木板右端l=1.0m处。在此后的运动中小物块没有从木板上掉下来。求：

（1）小物块在加速过程中受到的摩擦力的大小和方向；

（2）作用于木板的恒力F的大小；

（3）木板的长度至少是多少？

如图所示为示波管的示意图，竖直偏转电极的极板长l＝4.0 cm，两板间距离d＝1.0 cm，极板右端与荧光屏的距离L＝18 cm。由阴极发出的电子经电场加速后，以v=1.6×10⁷ m/s沿中心线进入竖直偏转电场。若电子由阴极逸出时的初速度、电子所受重力及电子之间的相互作用力均可忽略不计，已知电子的电荷量e＝1.6×10^-19 C，质量m＝0.91×10^-30 kg。

（1）求加速电压U₀的大小；

（2）要使电子束不打在偏转电极的极板上，求加在竖直偏转电极上的电压应满足的条件；

（3）在竖直偏转电极上加的交变电压，求电子打在荧光屏上亮线的长度。

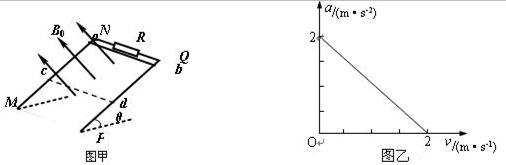

如图甲所示，MN、PQ为间距L=0 .5m足够长的平行导轨，NQ⊥MN，导轨的电阻均不计。导轨平面与水平面间的夹角，NQ间连接有一个R=4Ω的电阻。有一匀强磁场垂直于导轨平面且方向向上，磁感应强度为B₀=1T。将一根质量为m=0.05kg的金属棒ab紧靠NQ放置在导轨上，且与导轨接触良好。现由静止释放金属棒，当金属棒滑行至cd处时达到稳定速度，已知在此过程中通过金属棒截面的电量q=0.2C，且金属棒的加速度a与速度v的关系如图乙所示，设金属棒沿导轨向下运动过程中始终与NQ平行。取g=10m/s²。求：

（1）金属棒与导轨间的动摩擦因数μ；

（2）cd离NQ的距离s；

（3）金属棒滑行至cd处的过程中，电阻R上产生的热量；

（4）若将金属棒滑行至cd处的时刻记作t=0，从此时刻起，让磁感应强度逐渐减小，为使金属棒中不产生感应电流，则磁感应强度B应怎样随时间t变化（写出B与t的关系式）。

北京奥运火炬成功登上珠峰，如图所示是火炬手攀登珠峰的线路图，据此图判断下列说法正确的是

A.由起点到终点火炬手所走线路的总长度等于位移

B.线路总长度与火炬所走时间的比等于登山者的平均速度

C.在计算登山运动的速度时可以把火炬手当成质点

D.珠峰顶的重力加速度要小于9.8m/s²

一辆公共汽车进站后开始刹车，做匀减速直线运动．开始刹车后的第1 s内和第2 s内位移大小依次为9 m和7 m．则刹车后6 s内的位移是(　　)

A．20 m　　　　　　　　　B．24 m

C．25 m                  D．75 m
