—正弦式交变电流的电压随时间变化的规律如图所示.由图可知

A.该交变电流的电压瞬时值的表达式

B.该交变电流的频率为50 Hz

C.该交变电流的电压的最大值为

D.若将该交变电流加在阻值R=1OO Ω的电阻两端,则电阻消耗的功率是50 W

如图所示,空间^虚线框内有匀强电场,是该电场的三个等势面,相邻等势面间的距离为1 cm,其中为零电势能面.一质量为m、带电織为+q的粒子沿AA'方向以初速度v₀自图中的P点进入电场,刚好从C’点离开电场.已知粒子的重力忽略不计.倾说法中正确的是

A.该粒子在P点时的电势能是

B.该粒子到达C’点时的速度是

C.该粒子到达C’点时的电势能是

D.该粒子通过等势面BB^’时的动能是

(1) (6分) 如图a是某同学做“研究匀变速直线运动”实验时获得的一条纸带.

①打点计时器电源频率为50Hz.A、B、C、D、E、F、G是纸带上7个连续的点，F点由于不淸晰而未画出.试根据纸带上的数据，推测F点的位置并在纸带上标出，算出对应的速度v_F=_______m/s (计算结果保留两位有效数字）

②图b是该同学根据纸带上的数据，作出的v-t图象.根据图象，t=0时加速度a = _______m/s² (计算结果保留两位有效数字）

 (2) (12分）

某物理“科技制作”小组装配一台小直流电动机，其额定电压5V，额定电流0.5A，线圈绕阻小于1。为了进一步研究其在一定电压范围内，输出功率与输入电压的关系，需要进一步做实验，请你帮助该小组完成该项工作。已知学校实验室提供的器材有：

直流电源E，电压6V，内阻不计；

小直流电动机M；

电压表V₁，量程0～0.6V，内阻约3k；

电压表V₂，量程0～6V，内阻约15k；

电流表A₁，量程0～0.6A，内阻约1；

电流表A₂，量程0～3A，内阻约0.5；

滑动变阻器R，0～10，2A；

电键S一只，导线若干。

①首先要比较精确测量电动机的线圈绕阻。根据合理的电路进行测量时，要控制电动机不转动，调节滑动变阻器，使电压表和电流表有合适的示数，电压表应该选         。若电压表的示数为0.1V，电流表的示数为0.2A，则内阻         ，这个结果比真实值偏          （选填“大”或“小”）。

②在图方框中画出研究电动机的输出功率与输入电压的关系的实验电路图。（标明所选器材的符号）

③当电压表的示数为4.5V时，电流表示数如图所示，此时电动机的输出功率是      W。

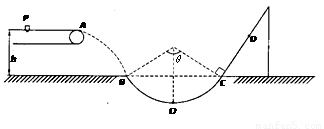

质量为m=1kg的小物块轻轻放在水平匀速运动的传送带上的P点，随传送带运动到A点后水平抛出，小物块恰好无碰撞的沿圆弧切线从B点进入竖直光滑圆孤轨道下滑。B、C为圆弧的两端点，其连线水平，斜面与圆弧轨道在C点相切连接（小物块经过C点时机械能损失不计）。已知圆弧半径R=1.0 m，圆弧对应圆心角，轨道最低点为O，A点距水平面的高度h=0.8m。设小物块首次经过C点时为零时刻，在t=0.8s时刻小物块经过D点，小物块与斜面间的滑动摩擦因数为。（g=10m/s²，sin37°=0.6，cos37°=0.8）试求：

    ⑴小物块离开A点的水平初速度v_A大小；

    ⑵小物块经过O点时对轨道的压力；

    ⑶斜面上CD间的距离。

如图所示，真空室内存在宽度为d=8cm的匀强磁场区域，磁感应强度B=0.332T，磁场方向垂直于纸面向里；ab、cd足够长，cd为厚度不计的金箔，金箔右侧有一匀强电场区域，电场强度E=3.32×10⁵N/C；方向与金箔成37°角.紧挨边界ab放一点状α粒子放射源S，可沿纸面向各个方向均匀放射初速率相同的α粒子，已知：α粒子的质量m=6.64×10^－27kg，电荷量q =＋3.2×10^－19C，初速度v = 3.2×10⁶m/s。不计粒子重力（sin37°= 0.6，cos37°= 0.8）求：

 （1）α粒子在磁场中作圆周运动的轨道半径R；

 （2）金箔cd被α粒子射中区域的长度L；

（3）设打在金箔上d端离cd中心最远的α粒子，速度方向不变穿出金箔进入电场。在电场中运动通过N点，SN⊥ab且SN = 40cm，则此α粒子从金箔上穿出时的速度大小为多少？

如图，两光滑导体框ABCD与EFGH固定在水平面内，在D点平滑接触，A、C分别处于FE、HG的沿长线上，ABCD是边长为a的正方形；磁感强度为B的匀强磁场竖直向上；导体棒MN置于导体框上与导体框良好接触，以速度v沿BD方向从B点开始匀速运动，已知线框ABCD及棒MN单位长度的电阻为r，线框EFGH电阻不计。求：

⑴导体棒MN在线框ABCD上运动时，通过MN电流的最大值与最小值；

⑵为维持MN在线框ABCD上的匀速运动，必须给MN施加一水平外力，用F（t）函数表示该力；

⑶导体棒达D点时立即撤去外力，则它还能前进多远（设EF、GH足够长）？

关于功是否为矢量，下列说法正确的是（　　　）

A．因为功有正功和负功，所以功是矢量         B．因为功没有方向性，所以功是标量

C．力和位移都是矢量，功也一定是矢量         D．力是矢量，功也是矢量

一质点在某段时间内做曲线运动，则在这段时间内（　　　）

A．速度一定在不断地改变，加速度也一定在不断地改变

B．速度一定在不断地改变，加速度可以不变

C．速度可以不变，加速度一定在不断改变

D．速度和加速度都可以不变

当重力对物体做正功时，物体的重力势能和动能可能的变化情况，下面哪些说法正确（　　　）

A．重力势能一定增加，动能一定减小               B．重力势能一定减小，动能一定增加

C．重力势能一定减小；动能不一定增加             D．重力势能不一定减小，动能一定增加

如图所示，距地面h高处以初速度v₀沿水平方向抛出一个物体，不计空气阻力，物体在下落过程中，下列说法正确的是（　　　）

A．物体在c点比a点具有的机械能大

B．物体在a点比c点具有的动能大

C．物体在a、b、c三点具有的动能一样大

D．物体在a、b、c三点具有的机械能相等
