探究小灯泡L的伏安特性，连好图示的电路后闭合开关，通过移动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光。由电流表和电压表得到的多组读数描绘出的U-I图象应是

关于磁感应强度，下列说法正确的是(   )

A.一小段通电导线放在B为零的位置，那么它受到的磁场力也一定为零

B.通电导线所受的磁场力为零，该处的磁感应强度也一定为零

C.放置在磁场中1 m长的通电导线，通过1 A的电流，受到的磁场力为1 N，则该处的磁感应强度就是 1 T

D.磁场中某处的B的方向跟电流在该处受到的磁场力F的方向相同

如图所示，把一重力不计的通电直导线放在蹄形磁铁磁极的正上方，导线可以自由移动.当导线中通有如图所示方向的电流I时，试判断导线的运动情况.

(2011·泉州模拟)(14分)如图所示，两平行金属导轨间的距离L=0.40 m，金属导轨所在的平面与水平面夹角θ=37°，在导轨所在平面内，分布着磁感应强度B=0.50 T，方向垂直于导轨所在平面的匀强磁场.金属导轨的一端接有电动势E=4.5 V、内阻r=0.50 Ω的直流电源.现把一个质量m=0.040 kg的导体棒ab放在金属导轨上，导体棒恰好静止.导体棒与金属导轨垂直且接触良好，导体棒与金属导轨接触的两点间的电阻R₀=2.5 Ω，金属导轨电阻不计，g取10 m/s².已知sin37°=0.60,cos37°=0.80，求：

(1)通过导体棒的电流；

(2)导体棒受到的安培力大小；

(3)导体棒受到的摩擦力.

（2011·上海高考物理·T18）如图，质量为、长为的直导线用两绝缘细线悬挂于，并处于匀强磁场中。当导线中通以沿正方向的电流，且导线保持静止时，悬线与竖直方向夹角为。则磁感应强度方向和大小可能为（    ）

(A) 正向，    (B)正向，

(C) 负向，    (D)沿悬线向上，

（2011·大纲版全国·T15）如图，两根相互平行的长直导线分别通有方向相反的电流和，且；a、b、c、d为导线某一横截面所在平面内的四点，且a、b、c与两导线共面；b点在两导线之间，b、d的连线与导线所在平面垂直。磁感应强度可能为零的点是(     )

A.a点  B.b点  C.c点  D.d点

（2011·海南物理·T7）自然界的电、热和磁等现象都是相互联系的，很多物理学家为寻找它们之间的联系做出了贡献。下列说法正确的是（     ）

A.奥斯特发现了电流的磁效应，揭示了电现象和磁现象之间的联系

B.欧姆发现了欧姆定律，说明了热现象和电现象之间存在联系

C.法拉第发现了电磁感应现象，揭示了磁现象和电现象之间的联系

D.焦耳发现了电流的热效应，定量经出了电能和热能之间的转换关系

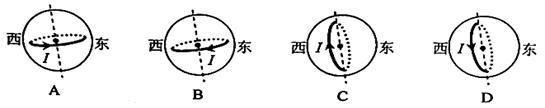

（2011·新课标全国卷·T14）为了解释地球的磁性，19世纪安培假设：地球的磁场是由绕过地心的轴的环形电流I引起的。在下列四个图中，正确表示安培假设中环形电流方向的是（    ）

（2010·安徽卷）20．如图所示，水平地面上方矩形区域内存在垂直纸面向里的匀强磁场，两个边长相等的但匝闭合正方形线圈Ⅰ和Ⅱ，分别用相同材料，不同粗细的导线绕制（Ⅰ为细导线）。两线圈在距磁场上界面高处由静止开始自由下落，再进入磁场，最后落到地面。运动过程中，线圈平面始终保持在竖直平面内且下边缘平行于磁场上边界。设线圈Ⅰ、Ⅱ落地时的速度大小分别为、，在磁场中运动时产生的热量分别为、。不计空气阻力，则（     ）

A．              B．

C．              D．

（2010·重庆卷）21.如题21图所示，矩形MNPQ区域内有方向垂直于纸面的匀强磁场，有5个带电粒子从图中箭头所示位置垂直于磁场边界进入磁块，在纸面民内做匀速圆周运动，运动轨迹为相应的圆弧，这些粒子的质量，电荷量以及速度大小如下表所示

由以上信息可知，从图中a、b、c处进大的粒子对应表中的编号分别为（    ）

A 3、5、4              B4、 2、5

C5、3、2               D2、4、5
