“用DIS研究通电螺线管的磁感应强度”实验中，有以下器材：长螺线管、滑动变阻器、稳压电源、导线、数据采集器和计算机。

（1）还需要的器材是           。

（2）（多选题）某组同学两次实验得到如图所示同一坐标下的B-d的图线，则两次图线不同的可能原因是（      ）

A．在螺线管轴线上移动，两次螺线管加的电压不同

B．在螺线管轴线上移动，两次用的螺线管匝数不同

C．平行于螺线管轴线移动，一次在螺线管内部移动，另一次在螺线管外部移动

D．在螺线管外部，一次平行于螺线管轴线移动，另一次从螺线管轴线处垂直于螺线管轴线远离螺线管移动

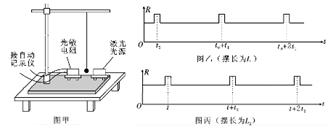

“利用单摆测重力加速度”的实验如图甲，实验时使摆球在垂直于纸面的平面内摆动，在摆球运动最低点的左右两侧分别放置一激光光源、光敏电阻（光照时电阻比较小）与某一自动记录仪相连，用刻度尺测量细绳的悬点到球的顶端距离当作摆长，分别测出L₁和L₂时，该仪器显示的光敏电阻的阻值R随时间t变化的图线分别如图乙、丙所示。

（1）根据图线可知，当摆长为L₁时，单摆的周期T₁为          ，当摆长为L₂时，单摆的周期T₂为         。

（2）请用测得的物理量（L₁、 L₂、T₁和T₂），写出当地的重力加速度g=          。

某同学利用如图1所示电路来测量电阻的阻值。将电阻箱接入A.、b之间，闭合开关。适当调节滑动变阻器R′后保持其阻值不变。依次改变电阻箱的阻值R，得到相应电压表的示数U，得到如图2所示的U－R图像。

（1）用待测电阻R_X替换电阻箱，读得电压表示数为2.00V。利用U－R图像可得R_X=_______Ω。

（2）电池使用较长时间后，电动势可认为不变，但内阻增大。若仍用本实验装置和U-R图像测定某一电阻，则测定结果将_______(选填“偏大”或“偏小”)。

现将一已知阻值为10Ω的电阻换接在A.、b之间，为了仍可利用本实验装置和U－R图像实现对待测电阻的准确测定，则滑动变阻器的阻值_______（选填“增大”或“减小”），使电压表的示数为_______V。

(10分）如图所示，底面积S= 40cm²的圆柱形气缸C开口向上放置在水平地面上，内有一可自由移动的活塞封闭了一定质量的理想气体，不可伸长的细线一端系在质量为 2kg活塞上，另一端跨过两个定滑轮提着质量为10kg的物体A.。开始时，温度t₁=7℃，活塞到缸底的距离l₁=10cm，物体A.的底部离地h₁=4cm。已知外界大气压p₀=1.0×10⁵PA.不变，现对气缸内的气体缓慢加热直到A.物体触地，试问：（重力加速度g=l0m/s²）

（1）开始时气体的压强为多少PA.？

（2）当物体A.刚触地时，气体的温度为多少℃？

(12分）如图，将质量m＝2kg的圆环套在与水平面成θ=37°角的足够长直杆上，直杆固定不动，环的直径略大于杆的截面直径，杆上依次有三点A.、B、C，s_A.B=8m，s_BC=0.6m，环与杆间动摩擦因数m＝0.5，对环施加一个与杆成37°斜向上的拉力F，使环从A.点由静止开始沿杆向上运动，已知t=4s时环到达B点。试求：（重力加速度g=l0m/s²，sin37°=0.6，cos37°=0.8）

（1）F的大小；

（2）若到达B点时撤去力F，则环到达C点所用的时间。

(14分）如图，MN、PQ两条平行的光滑金属轨道与水平面成q=30⁰角固定，轨距为L=1m，质量为m的金属杆A.b水平放置在轨道上，其阻值忽略不计。空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度为B=0.5T。P、M间接有阻值R₁的定值电阻，Q、N间接变阻箱R。现从静止释放A.b，改变变阻箱的阻值R，测得最大速度为v_m，得到与的关系如图所示。若轨道足够长且电阻不计，重力加速度g取l0m/s²。求：

（1）金属杆的质量m和定值电阻的阻值R₁；

（2）当变阻箱R取4Ω时，且金属杆A.b运动的加速度为gsinq时，此时金属杆A.b运动的速度；

（3）当变阻箱R取4Ω时，且金属杆A.b运动的速度为时，定值电阻R₁消耗的电功率。

(14分）如图，一对很大的竖直放置的平行金属板可以绕M、N左右转动，其之间存在一水平匀强电场。有一长为l的轻质细绝缘棒OA.处于电场中，其一端可绕O点在竖直平面内自由转动，另一端A.处固定一带电－q、质量为m的小球A.，质量为2m的绝缘不带电小球b固定在OA.棒中点处。滑动变阻器电阻足够大，当变阻器滑片在P点处时，棒静止在与竖直方向成30°角的位置，已知此时BP段的电阻为R，M、N两点间的距离为d。试求：(重力加速度为g)

（1）求此时金属板间电场的场强大小E；

（2）若金属板顺时针旋转α＝30°（图中虚线表示），并移动滑片位置，欲使棒静止在与竖直方向成30°角的位置，BP段的电阻应调节为多大？

（3）若金属板不转动，将BP段的电阻突然调节为R，则小球b在摆动过程中的最大动能是多少？

下列现象中，最能恰当地说明分子间有相互作用力的是（    ）

A．气体容易被压缩                        B．高压密闭的钢管中的油从筒壁渗出

C．两块纯净的铅块紧压后合在一起           D．滴入水中的墨汁微粒向不同方向运动

下列哪一句话可从牛顿第一定律演绎得出（    ）

A．质量是物体惯性的量度                  B．物体的运动需要力来维持

C．质量一定的物体加速度与合外力成正比     D．物体有保持原有运动状态的特性

下列实验中准确测定元电荷电量的实验是（    ）

A．库仑扭秤实验                         B．密立根油滴实验

C．用DIS描绘电场的等势线实验             D．奥斯特电流磁效应实验
