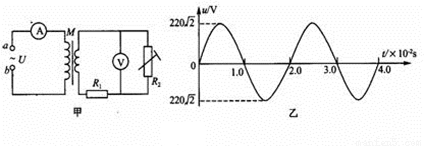

如图甲所示，M是一个小型理想变压器，原副线圈匝数之比n₁：n₂=10：1，接线柱a、b接上一个正弦交变电源，电压随时间变化规律如图乙所示。变压器右侧部分为一火警报警系统原理图，其中R₂为用半导体热敏材料（电阻随温度升高而减小）制成的传感器，R₁为一定值电阻。下列说法中不正确的是（）

A．电压表V的示数为22V

B．当传感器R₂所在处出现火警时，电压表V的示数减小

C．当传感器R₂所在处出现火警时，电流表A的示数增大

D．当传感器R₂所在处出现火警时，电阻R₁的功率变大

如图所示，长方体发电导管的前后两个侧面是绝缘体，上下两个侧面是电阻可忽略的导体电极，两极间距为d，极板面积为S，这两个电极与可变电阻R相连。在垂直前后侧面的方向上，有一匀强磁场，磁感应强度大小为B。发电导管内有电阻率为的高温电离气体，气体以速度v向右流动，并通过专用管道导出。由于运动的电离气体，受到磁场的作用，将产生大小不变的电动势。若不计气体流动时的阻力，由以上条件可推导出可变电阻消耗的电功率。调节可变电阻的阻值，根据上面的公式或你所学过的物理知识，可求得可变电阻R消耗电功率的最大值为( )

A． B．

C． D．

如图所示，水下光源S向水面A点发射一束光线，折射光线分成a，b两束，则（）

A．在水中a光的速度比b光的速度小

B．在同一均匀介质中b光的折射率大于a光的折射率

C．a、b两束光相比较，a光的波动性较强

D．若保持入射点A位置不变，将入射光线顺时针旋转，则从水面上方观察，a光先消失

质量为2500kg的汽车在平直的公路上运动，v–t图象如图所示．设整个过程汽车所受的阻力保持不变，则可求出（）

A．前25s 内汽车的平均速度

B．前10s 内汽车的加速度

C．前10s 内汽车所受的阻力

D．0~25s内合外力对汽车做功的平均功率

在如图甲所示的电路中，螺线管匝数n = 5000匝，横截面积S = 20cm²。螺线管导线电阻r= 1.0Ω，R₁= 4.0Ω，R₂= 5.0Ω。在一段时间内，穿过螺线管的磁场的磁感应强度按如图乙所示的规律变化(规定磁感应强度B向下为正)，则下列说法中正确的是（）

A．螺线管中产生的感应电动势为1V

B．闭合S，电路中的电流稳定后，电阻R₁的电功率为5×10^-2 W

C．电路中的电流稳定后电容器下极板带负电

D．S断开后，流经R₂的电流方向由下向上

如图所示，一质量m=0.1kg的小煤块以v_o=4m/s的初速度从最左端水平进入轴心距离L=6m的水平传送带,传送带可由一电机驱使而转动.已知小煤块与传送带间的动摩擦因数μ=0.1(取g=10m/s²)（）

A．若电机不开启,传送带不转动，小煤块滑离传送带右端的速度大小为2m/s

B．若电机不开启,传送带不转动，小煤块在传送带上运动的总时间为4s

C．若开启电机，传送带以5m/s的速率顺时针转动，则小煤块在传送带上留下的一段黑色痕迹的长度为0.5m

D．若开启电机，传送带以5m/s的速率逆时针转动，则小煤块在传送带滑动的过程中产生的热量为1.6J

宇航员驾驶宇宙飞船到达月球表面，关闭动力，飞船在近月圆形轨道绕月运行的周期为T，接着，宇航员调整飞船动力，安全着陆，宇航员在月球表面离地某一高度处将一小球以初速度v_o水平抛出，其水平射程为S。已知月球的半径为R，万有引力常量为G，则月球的质量=___________，小球开始抛出时离地的高度=_____________。

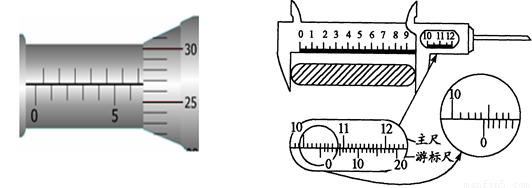

如图所示，螺旋测微器的读数为 mm，20分度的游标卡尺读数为 mm。

⑴.下列有关实验的描述中，正确的是：

A、在“验证力的平行四边形定则”实验中，选测力计时，水平对拉两测力计，示数应相同。

B、在“探究弹簧弹力和弹簧伸长关系的”实验中，作出弹力和弹簧长度的图像，也能求出弹簧的劲度系数。

C、用同一双缝干涉实验装置做实验，红光的干涉条纹间距小于紫光的间距

D、在“重物下落验证机械能守恒”的实验中，必须由求出纸带上打某点时重物速度

⑵“探究做功与物体速度变化的关系”实验如图所示，当静止的小车在一条橡皮筋作用下弹出时，橡皮筋对小车做功记为W，当用2条、3条完全相同的橡皮筋并在一起进行第2次、第3次实验时，使每次实验中橡皮筋伸长的长度都保持一致，每次实验中小车获得的速度由打点计时器所打的纸带测出，若木板水平放置，小车在两条橡皮筋作用下运动，当小车速度最大时，关于橡皮筋所处的状态与小车的所在位置（小车视为质点）下列说法正确的是
