如图所示，将一个电流表G和另一个电阻接可以改装成伏特表或安培表，则甲图对应的是      表，要使它的量程加大，应使R₁      （填“增大”或“减小”）；乙图是      表，要使它的量程加大，应使R₂      （填“增大”或“减小”）。

如图，用伏安法测电阻，当被测电阻阻值不能估计时，可采用试接法．让伏特表一端接在电路的a点上，另一端先后接在b点和c点，注意观察两个电表的示数． 若安培表的示数有显著变化，则伏特表应接在a、    两点（填b或c)，并且测量结果          （填偏大或偏小）

在“测定金属的电阻率”的实验中，测定金属丝的电阻率， 用螺旋测微器测得金属丝的直径，如图所示，可知金属丝的直径d=       mm；

某同学在做“描绘小电珠的伏安特性曲线”的实验中得到如下一组U和I的数据:

（1）在图上画出I－U图线。（4分）

（2）从图线上可以看出，当电珠的功率逐渐增大，即温度逐渐升高时，灯丝电阻的变化情况是                        。

（3）分析上表内实验数据可知，应选用的实验电路图是图中的图      （选填“甲”或“乙”）。（4分）

（4）请在图所示的实物图中用铅笔补全其中的连线。

(6 分）如图所示的电路中，电阻R₁＝R₂＝R₃＝10Ω，电源内阻r＝5Ω，电压表可视 为 理想电表．当开关S闭合时，电压表的示数为10V.求：

(1)电阻R₂中的电流为多大？

(2)路端电压为多大？

(3)电源的电动势为多大？

（8分）如图所示，电荷量为－e、质量为m的电子从A点沿与电场垂直的方向进

入匀强电场，初速度为v0，当它通过电场B点时，速度与场强方向成150°角，不计电

子的重力，求：

（1）电子从B点射出的速度vB

（2）A、B两点间的电势差.

（9分）如图所示，图甲是利用电动机提升重物的示意图，其中D是直流电动机。闭合开关S，当电动机正常工作时，电压表的示数是U＝8V。图乙中图线是图甲中的电源的路端电压随电流变化的关系图象。已知电动机线圈的电阻R线=3Ω（g取10m／s2）。试根据题中所给信息求：

（1）电源的电动势E和内电阻r；

（2）电动机消耗的电功率；

（3）电动机正常工作时的输出功率。

（9分）如图所示，质量为m、电荷量为+q的小球从距地面一定高度的O点，以初速度v₀沿着水平方向抛出，已知在小球运动的区域里，存在着一个与小球的初速度方向相反的匀强电场，如果测得小球落地时的速度方向恰好是竖直向下的，且已知小球飞行的水平距离为L，求:

(1)电场强度E为多大？

(2)小球落地点A与抛出点O之间的电势差为多大？

(3)小球落地时的动能为多大？

（12分）在足够大的绝缘光滑水平面上有一质量m=1.0×10^-3kg、带电量q=1.0×10^-10C的带正电的小球，静止在O点。以O点为原点，在该水平面内建立直角坐标系Oxy。在t₀=0时突然加一沿x轴正方向、大小E₁=2.0×10⁶V/m的匀强电场，使小球开始运动。在t₁=1.0s时，所加的电场突然变为沿y轴正方向、大小E₂=2.0×10⁶V/m的匀强电场。在t₂=2.0s时所加电场又突然变为另一个匀强电场E₃，使小球在此电场作用下在t₃=3.0s时速度变为零。求：

（1）在t₁=1.0s时小球的速度v1的大小；

（2）在t₂=2.0s时小球的位置坐标x₂、y₂；

（3）匀强电场E₃的大小；

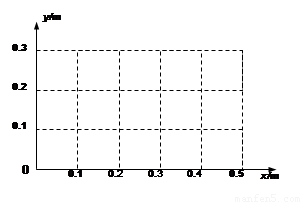

（4）请在图的坐标系中绘出该小球在这3s内的运动轨迹。

下列物理量都属于矢量的是

A．位移、速度和时间                      B．力、速度和路程

C．路程、位移和力                        D．速度、加速度和力
