如图所示.在等量异种电荷形成的电场中.以电荷连线中点O为圆心画一圆.交连线于A.C两点.交连线中垂线于B.D两点.下列说法中正确的是 A．A点的电场强度大于B点的电场强度且两点电场强度方向不同 ——青夏教育精英家教网—

如图所示，在等量异种电荷形成的电场中，以电荷连线中点O为圆心画一圆，交连线于A、C两点，交连线中垂线于B、D两点。下列说法中正确的是

A．A点的电场强度大于B点的电场强度且两点电场强度方向不同

B．B、D两点的电场强摩及电势均相同

C．一电子由B点沿B→C→D路径移至D点，电势能先减小后增大

D．一质子由C点沿C→O→A路径移至A点，电场力对其先做负功后做正功

某小型水电站的电能输送示意图如图甲，发电机的输出电压变化规律如图乙，输电线总电阻为r，升压变压器原副线圈匝数分别为n₁、n₂。降压变压器原副线圈匝数分别为n₃、n₄(变压器均为理想变压器)。要使额定电压为220 V的用电器正常工作，则

A．乙图中电压的瞬时值表达式为：u = 220sin100πt V

B．乙图中电压的有效值和用电器的额定电压都是220 V，所以=

C．通过升压变压器的电流频率比通过降压变压器的电流频率大

D．升压变压器的输出功率大于降压变压器的输入功率

如图所示，相距为d的两水平虚线L₁、L₂之间有方向垂直纸面向里的匀强磁场，磁感应强度为B，正方形线圈abcd的边长为L(L < d)、质量为m、电阻为R。现将线圈在磁场上方高 h处由静止释放，ab边刚进入磁场时的速度和cd边刚离开磁场时的速度相同。下列说法正确的是

A．进入磁场和离开磁场的过程电流方向相同

B．进入磁场和离开磁场的过程通过线圈横截面的电荷量相同

C．在线圈全部穿过磁场过程中一定存在减速运动的过程

D．在线囤全部穿过磁场过程中线圈克服安培力所做的功为2mgd

(1)(7分)利用如图甲所示装置探究动能定理，在固定斜面上有一质量为l kg的物块，后面固定一条穿过打点计时器的纸带。先接通电源，待打点稳定后，让物块从静止开始沿斜面匀加速下滑，得到一条如图乙所示的纸带。O点为打出的第二个点，A、B、C、D、E、F、G是计数点，每相邻两计数点间还有4个点未画出，各点间距如图所示，根据相关数据进行下列处理。(打点计时器的打点频率为50Hz，g =" 10" m/s²)

通过传感器测得物体所受的合外力是3.0 N。试完成下表：

从O点到各点过程合力所做的功W/J	各点的动能E_k/J
OB	0.8838	B	0.8845
OC	1.3275	C	1.3276
OD	？	D	1.8634
OE	2.4858	E	2.4865
OF	3.1998	F	？

②根据①表中的数据，实验结论是．

(2)(6分)图1为某一热敏电阻(电阻值随温度的改变而改变，且对温度很敏感)的I – U关系曲线图。通过测量得到图1所示I – U关系的完整曲线，已知电源电动势恒为9 V(内阻不计)，滑动变阻器的阻值为0 – 100 Ω，电压表V的内阻约为2 kΩ，电流表A的内阻约为0.2 Ω，热敏电阻的符号为

①请在虚线框内画出实验电路原理图。

②由题中给出的电源、热敏电阻、电流表和定值电阻R₁组成如图2所示电路，电流表读数为30 mA。由热敏电阻的I – U关系曲线可知，热敏电阻两端的电压为 V；电阻R₁的阻值为 Ω

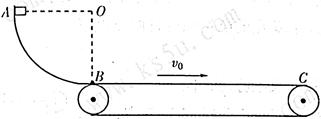

如图所示，一质量为m =" 2" kg的滑块从半径为R =" 0.2" m的光滑四分之一圆弧轨道的顶端A处由静止滑下，A点和圆弧对应的圆心O点等高，圆弧的底端B与水平传送带平滑相接。已知传送带匀速运行速度为v₀ =" 4" m/s，B点到传送带右端C点的距离为L =" 2" m。当滑块滑到传送带的右端C时，其速度恰好与传送带的速度相同。（g =" 10" m/s²）求：

(1)滑块到达底端B时对轨道的压力；

(2)滑块与传送带问的动摩擦因数μ；

(3)此过程中，由于滑块与传送带之间的摩擦而产生的热量Q。

如图所示，质量为m带电量为+q的带电粒子(不计重力)，从左极板处由静止开始经电压为U的加速电场加速后，经小孔O₁进入宽为L的场区，再经宽为L的无场区打到荧光屏上。O₂是荧光屏的中心，连线O₁O₂与荧光屏垂直。第一次在宽为L整个区域加入电场强度大小为E、方向垂直O₁O₂竖直向下的匀强电场；第二次在宽为L区域加入宽度均为L的匀强磁场，磁感应强度大小相同、方向垂直纸面且相反。两种情况下带电粒子打到荧光屏的同一点。求：
