压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图（a）所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球。小车向右做直线运动过程中，电流表示数如图（b）所示，下列判断正确的是（  ）

A．从t₁到t₂时间内，小车做匀加速直线运动

B．从t₁到t₂时间内，小车做变加速直线运动

C．从t₂到t₃时间内，小车做变加速直线运动

D．从t₂到t₃时间内，小车做匀加速直线运动

（1） 如右图，,螺旋测微器读数_______mm

（2） 下列各图是用游标卡尺测长度时，游标尺和主尺(单位：厘米）位置图，右图是左图的放大图（放大快对齐的那一部分）请你根据图中所示，写出测量结果       mm

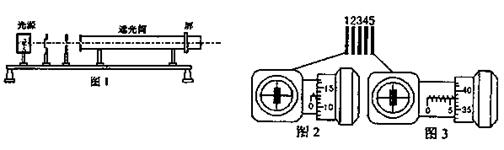

现有毛玻璃屏A、双缝B、白光光源C、单缝D、透红光的滤光片E等光学元件,要把它们放在图1所示的光具座上组装成双缝干涉装置,用以测量红光的波长.

(1)将白光光源C放在光具座的最左端,从左至右,依次放置其他光学元件,表示各光学元件的字母排列顺序为C、____________、A.

(2)本实验的步骤有:

①调节单缝与双缝的间距为5cm~10cm,并使单缝与双缝相互平行;

②按合理顺序在光具座上放置各光学元件,并使各元件的中心位于遮光筒的轴线上;

③取下遮光筒右侧的元件,打开光源,调节光源高度,使光束能直接沿遮光筒轴线把屏照亮;

④用米尺测出双缝到屏的距离;用测量头(其读数方法同螺旋测微器)测量数条亮纹间的距离;

⑤将测得的数据代入公式求出红光的波长.

以上步骤合理的顺序是______________.(只填步骤代号)

(3)将测量头的分划板中心刻线与某条亮纹中心对齐,将该亮纹定为第1条亮纹,此时手轮上的示数如图2所示;然后同方向转动测量头,使分划板的中心刻线与第5条亮纹中心对齐,此时手轮上的示数如图所示. 则图2中手轮上的示数是________mm;图3中手轮上的示数是________mm.

(4)已知双缝到屏的距离为0.500m,使用的双缝间距为2.8×10^-4m,由此可求得所测红光波长为λ=______________m.

测量电源B的电动势E及内阻r（E约为4.5V，r约为1.5Ω）。

器材：量程3V的理想电压表，量程0.5A的电流表（具有一定内阻），固定电阻

R=4Ω，滑线变阻器R′，电键K，导线若干。

实验中，当电流表读数为I₁时，电压表读数为U₁；

当电流表读数为I₂时，电压表读数为U₂。则可以求出E=         ，r=          。（用I₁，I₂，U₁，U₂及R表示）

在真空中速度为v=6.4×107m/s的电子束连续射入两平行板间，如图所示，极板长度L=8.0×10-2m间距d=5.0×10-2m，两极板不带电时，电子将沿极板间的中线通过，在极板上加一个50Hz的交变电压u=U0sinωt，如果所加电压的最大值U0超过某值UC时，电子束将有时能通过两极板，有时间断而不能通过（电子电荷量e=1.6×10-19C，电子质量m=9.1×10-31kg）.求：

（1）UC的大小为多少；

（2）求U0为何值时，才能使通过与间断的时间之比Δt1∶Δt2=2∶1.

如图所示，为某种材料制成的三棱镜截面ABC，底边BC水平且镀银，其中，角A=90⁰角B=60⁰一束竖直向下的光束，从AB边上的M点入射，经过BC面反射后，从AC边上的N点平行于BC边射出，且MN连线与BC平行。

求：(1)正确作出的光路图；

(2)光线在M点的折射角；

(3)三棱镜的折射率。（可用根式表示）

如图所示，竖直平面内有一半径为r、内阻为R1、粗细均匀的光滑半圆形金属环，在M、N处与相距为2r、电阻不计的平行光滑金属轨道ME、NF相接，EF之间接有电阻R2，已知R1＝12R，R2＝4R。在MN上方及CD下方有水平方向的匀强磁场I和II，磁感应强度大小均为B。现有质量为m、电阻不计的导体棒ab，从半圆环的最高点A处由静止下落，在下落过程中导体棒始终保持水平，与半圆形金属环及轨道接触良好，设平行轨道足够长。已知导体棒ab下落r/2时的速度大小为v1，下落到MN处的速度大小为v2。

（1）求导体棒ab从A下落r/2时的加速度大小。

（2）若导体棒ab进入磁场II后棒中电流大小始终不变，求磁场I和II之间的距离h和R2上的电功率P2。

在一些星级宾馆的洗手间经常装有自动干手机，洗手后将湿手靠近，机内的传感器就开通电热器加热，将湿手烘干．手靠近干手机能使传感器工作，是因为(    )

A．改变了湿度       B．改变了温度        C．改变了磁场        D．改变了电容

如图所示，一个边长为a、电阻为R的等边三角形线框，在外力作用下，以速度v匀速穿过宽均为a的两个匀强磁场.这两个磁场的磁感应强度大小均为B方向相反.线框运动方向与底边平行且与磁场边缘垂直.取逆时针方向的电流为正。若从图示位置开始，线框中产生的感应电流I与沿运动方向的位移x之间的函数图象，下面四个图中正确的是（  ）

在变电所，经常要用交流电表去检测电网上的强电流，使用的仪器是电流互感器，下列图中能正确反映其工作原理的是                                 （  ）
