(9分) 为检测一滑动变阻器的总电阻，现可供使用的器材如下：

A．待测滑动变阻器电阻Rx，总电阻约5 Ω

B．电流表A₁，量程0.6 A，内阻约0.6 Ω

C．电流表A₂，量程3 A，内阻约0.12 Ω

D．电压表V₁，量程15 V，内阻约15 kΩ

E．电压表V₂，量程3 V，内阻约3 kΩ

F．滑动变阻器R，总电阻约20 Ω

G．直流电源E，电动势3 V，内阻不计

H．电键S、导线若干

①为了尽可能精确测定Rx的总电阻值，所选电流表为___________（填“A₁”或“A₂”），所选电压表为_________（填“V₁”或“V₂”）。

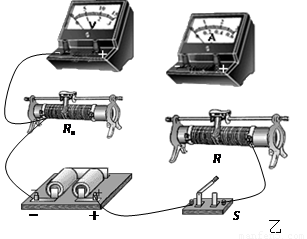

②请根据实验原理图甲，完成图乙未完成的实物连接，使其成为测量电路。

③如图丙所示是用螺旋测微器测量待测滑动变阻器所采用的电阻丝的直径，则该电阻丝的直径为

（18分）如图歼-15舰载机成功着陆“辽宁号”航母，设歼-15飞机总质量m=2.0×10⁴kg，g=10m/s²。若歼-15飞机以V₀=50m/s的水平速度着陆甲板所受其它水平阻力（包括空气和摩擦阻力）恒为10⁵N

（1）飞机着舰后，若仅受水平阻力作用，航母甲板至少多长才能保证飞机不滑到海里？

（2）在阻拦索的作用下，飞机匀减速滑行50m停下，求阻拦索的作用力大小和飞机对飞行员的作用力是飞行员自重的多少倍？

（3）“辽宁号”航母飞行甲板水平，但前端上翘，水平部分与上翘部分平滑连接，连接处D点可看作圆弧上的一点，圆弧半径为R=100m，飞机起飞时速度大容易升空，但也并非越大越好。已知飞机起落架能承受的最大作用力为飞机自重的11倍，求飞机安全起飞经过圆弧处D点的最大速度？

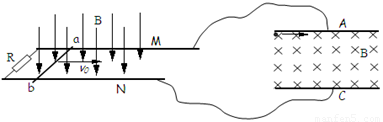

（18分）如图所示，间距为L的光滑M、N金属轨道水平放置，ab是电阻为R₀的金属棒，此棒可紧贴平行导轨滑动．导轨右侧连接一水平放置的平行板电容器，板间距为d，板长也为L，导轨左侧接阻值为R的定值电阻，其它电阻忽略不计．轨道处的磁场方向垂直轨道平面向下，电容器处的磁场垂直纸面向里，磁感应强度均为B。当ab以速度v₀向右匀速运动时，一带电量大小为q的粒子以某一速度从紧贴A板左侧平行于A板进入电容器内，恰好做匀速圆周运动，并从C板右侧边缘离开．试求：

（1）AC两板间的电压U；

（2）带电粒子的质量m；

（3）带电粒子的速度大小v．

物理学的基本原理在生产、生活中有着广泛的应用，下面列举的四种电器中，利用了电磁感应的是

A.电饭煲        B．微波炉         C．电磁炉         D．白炽灯泡

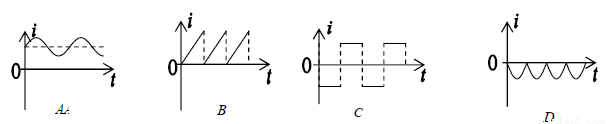

下列图所示属于交流电的是

在电磁感应现象中，下列说法正确的是

A．感应电流的磁场总是跟原来的磁场方向相反

B．闭合线框放在变化的磁场中一定能产生感应电流

C．闭合线框放在匀强磁场中做切割磁感线运动，一定产生感应电流

D．感应电流的磁场总是阻碍原磁通量的变化

下列各图中的各条形磁铁均相同，当条形磁铁以图示方式穿过相同的线圈时，线圈中产生的感应电动势最大的是

如图所示，水平面上放置两根平行的金属导轨，其上面搁置两根可在导轨上自由滑动的金属棒ab 和cd，现有一条形磁铁竖直插入ab 和cd 棒之间，则ab 和cd 棒的运动情况是

A．相互靠近         B．相互排斥

C．两棒都向左方运动    D．两棒都向右方运动

输电线的电阻为r，输送的电功率为P，用电压U 送电，则用户得到的功率为

A.  P           B.       C.         D.

如图所示的电路中，A₁、A₂ 为完全相同的灯泡，线圈L 的电阻忽略不计.下列说法中正确的是

A．闭合开关K 接通电路时，A₂ 先亮A₁ 后亮，最后一样亮

B．闭合开关K 接通电路瞬间，A₁ 和A₂同时变亮

C．断开开关K 切断电路时，A₂立即熄灭A₁ 过一会儿才熄灭

D．断开开关K 切断电路时，A₁，A₂ 立即熄灭
