（1）用游标为50分度的卡尺测定某圆筒的内径时，卡尺上的示数如图，可读出圆筒的内径为______cm．

（2）“验证力的平行四边形定则”的实验情况如图甲所示，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳．图乙是在白纸上根据实验结果画出的图．
图乙中的______是力F₁和F₂的合力的理论值；______是力F₁和F₂的合力的实际测量值．
（3）现较精确测量一只量程已知的电压表内阻，所给器材如下：
A．待测电压表 V （量程3V，内阻约3KΩ）
B．电流表 A₁（量程0.6A，内阻约0.01Ω）
C．电流表 A₂ （量程3mA，内阻约5Ω）
D．定值电阻R（阻值1.5KΩ，额定电流0.5A）
E．电源E（电动势约3V，内阻不计）
F．滑动变阻器R₁，25Ω、额定电流0.5A
G．滑动变阻器R₂，2500Ω、额定电流0.1mA
E．开关、导线若干
①根据实验要求电流表应选择______，滑动变阻器应选择______．（填写仪器代号）
②请根据上述所选用的器材，设计一个能尽量减小实验误差的测量电路，在虚线框内画出原理图，并完成实物连接图．

质量为m=2kg的工件轻放到以速度v₁=10m/s水平向右匀速传动的传送带Ⅰ的最左端，（传送带Ⅰ绷紧且足够长），经与其上表面相切的竖直放置的光滑半圆形轨道传送到向左运动的传送带Ⅱ上，如图所示．已知光滑半圆形轨道半径为1.6m，传送带Ⅱ的上表面比半圆形轨道的圆心低0.2m．重力加速度g=10m/s²．
（1）若工件与传送带Ⅰ的滑动摩擦因素μ=0.5，试求工件相对传送带Ⅰ滑行的距离为多少？
（2）工件到达半圆形轨道的最低端A点时对轨道的压力为多少？
（3）传送带Ⅱ的右端（传动轮大小不计）距离半圆形轨道的圆心的水平距离最短为多少？

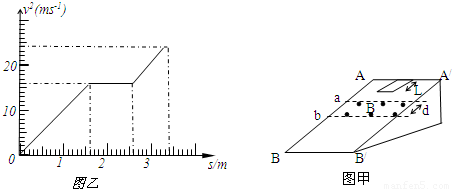

如图甲所示，将一个总电阻R=0.5Ω、质量为m=0.1kg、边长为L的正方形金属框放在表面绝缘且光滑的斜面顶端（金属框上边与AA′重合），金属框由静止开始沿斜面下滑，下滑过程穿过一段边界与斜面底边BB′平行、宽度为d的匀强磁场后滑至斜面底端（金属框下边与BB′重合）．在下滑过程中，金属框的速度用v表示，与此对应的位移为s，其v²-s图象如图乙所示．已知匀强磁场方向垂直斜面向上，g=10m/s²．
（1）金属框从进入磁场到穿出磁场所用的时间是多少？
（2）根据v²-s图象所提供的信息，计算出前1.6m内金属框的加速度、斜面倾角θ．
（3）试求磁场的宽度d和磁感应强度B．

[物理--选修3-4]

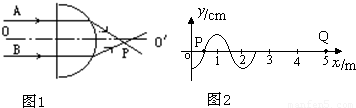

（1）如图1所示，OO′是半圆柱形对称面与纸面的交线．在图内有两束与OO′平行且距OO′距离相等的单色光A和B，从玻璃砖射出后相交于OO′的下方的P点．由此可以得出的结论是
A．A光在玻璃砖中的速度比B光在玻璃砖中的速度小
B．玻璃砖对A光的折射率比对B光的折射率小
C．在空气中，A光的波长比B光的波长短
D．B光光子的能量比A光光子的能量小
（2）一列简谐横波沿x轴正方向传播，在t=0时刻的波形如图2所示，已知在t=1.1s时刻，质点P出现第三次波峰，试求质点Q第一次出现波峰的时间．

[物理--选修3-5]
（1）下列说法中正确的是______
A．X射线是处于激发态的原子核辐射出的
B．一群处于n=3能级激发态的氢原子，自发跃迁时能发出3种不同频率的光
C．放射性元素发生一次β衰变，原子序数增加1
D．₉₂¹³⁵U的半衰期约为7亿年，随着地球环境的不断变化，半衰期可能变短
（2）如图所示，放在光滑水桌面上的滑块Q与轻质弹簧相连，Q静止，P以某一初速度v向Q运动，P、Q质量均m，与轻位于簧发生碰撞的整个过程中，弹簧具有的最大弹性势能为多少？

如图所示，a为水平输送带，b为倾斜输送带．当行李箱随输送带一起匀速运动时，下列判断中正确的是（）
A．a、b上的行李箱都受到两个力作用
B．a、b上的行李箱都受到三个力作用
C．a上的行李箱受到三个力作用，b上的行李箱受到四个力作用
D．a上的行李箱受到两个力作用，b上的行李箱受到三个力作用

如图所示，两个质量分别为m₁=2kg、m ₂=3kg的物体置于光滑的水平面上，中间用轻质弹簧秤连接．两个大小分别为F₁=30N、F₂=20N的水平拉力分别作用在m₁、m ₂上，则（）
A．弹簧秤的示数是10 N
B．弹簧秤的示数是50 N
C．在突然撤去F₂的瞬间，弹簧秤的示数不变
D．在突然撤去F₁的瞬间，m₁的加速度不变

两个物体做平抛运动的初速度之比为2：1，若它们的水平射程相等，则它们抛出点离地面高度之比为（）
A．1：2
B．1：

C．1：4
D．4：1

降落伞在匀速下降过程中遇到水平方向吹来的风，若风速越大，则降落伞（）
A．下落的时间越短
B．下落的时间越长
C．落地时速度越小
D．落地时速度越大

不久前欧洲天文学家在太阳系之外发现了一颗可能适合人类居住的行星，命名为“格利斯581c”．该行星的质量是地球的5倍，直径是地球的1.5倍．设想在该行星表面附近绕行星圆轨道运行的人造卫星的动能为E_k1，在地球表面附近绕地球沿圆轨道运行的相同质量的人造卫星的动能为E_k2，则E_k1/E_k2为（）
A．0.13
B．0.3
C．3.33
D．7.5
