若将一个电量为2.0×10^-10C的正电荷，从零电势点移到电场中M点要克服电场力做功8，0×10^-9J，则M点的电势是 V；若再将该电荷从M点移到电场中的N点，电场力做功1.8×10^-8J，则M、N两点间的电势差U_MN= V．

如图所示，重为G的匀质直角三角形薄板ABC，AB边长为L，∠BAC=θ，A为光滑的固定转动轴．现用垂直于AB边的力F作用在B端，使薄板的AB边处于水平方向且平衡，则三角形薄板的重心距离转动轴A的水平距离为．如果要求维持上述平衡状态的作用力最小（力的作用点和方向均可以改变），则该最小作用力为．

一质量为m的质点，系在细绳的一端，绳的另一端固定在水平面上，此质点在粗糙水平面上做半径为r的圆周运动．设质点的初速度大小为v，当它运动一周时其速度大小为

，则在此过程中质点所受合外力的大小（选填“变大”、“变小”或“不变”），质点与水平面之间的动摩擦因数等于．

2011年8月，我国第二颗月球探测卫星“嫦娥二号”受控精确进入拉格朗日L2点的环绕轨道，如示意图所示．设太阳质量为M，地球质量为m，拉格朗日L2点与地球之间的距离为r₁，太阳与地球之间的距离为r₂．在拉格朗日L2点，太阳对“嫦娥二号”的引力与地球对“嫦娥二号”的引力之比为．拉格朗日L2点距离地球约150万公里，北京测控中心发出的无线电指令需要经过 s才能够到达拉格朗日L2点（无线电信号在真空中的传播速度与光速相同）．

如图所示为一稳压电路，R₁为定值电阻，A为一稳压二极管，它的作用是维持其两端的电压基本不变．当与稳压管A并联的负载电阻R₂的阻值发生变化时，只要稳压管A中通过的电流在5mA到45mA这一范围内，其两端的电压便可稳定维持在U_DE=9V；超出上述电流范围，稳压管或起不到稳压作用或损坏．现设电路中电源电压U=18V，当负载断路时稳压管中的电流达到最大，则定值电阻R₁应取 Ω；为了使稳压管正常工作，负载电阻R₂阻值的变化范围是．

如图所示“用DIS验证斜面上力的分解”实验中，A、B处各放一个力传感器，将物体的重力分解为平行于斜面方向的分力（用F₁表示）和垂直于斜面方向的分力（用F₂表示）．在斜面倾角θ由0°变到90°的过程中，F₁将______，F₂将______（以上均选填“变大”、“变小”或“不变”）．

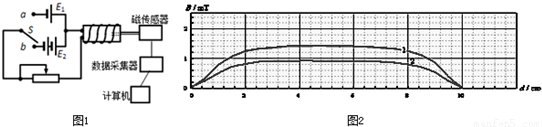

如图1为“用DIS研究通电螺线管的磁感应强度”实验装置的示意图，E₁和E₂是两个电动势不同的电源，且E₂＞E₁．将螺线管接入电源后放置在水平桌面上，调节磁传感器的高度，使磁传感器的探管正好在螺线管的轴线上．正确进行实验操作后，启动“绘图”功能在显示屏上作出B-d图线．

（1）（多选题）某同学第一次实验作出图线1，第二次实验作出图线2，第二次实验得到的图线与第一次图线不同的原因可能是
A．滑动变阻器的滑动片位置不变，电键S由位置a改接到位置b后测量
B．滑动变阻器的滑动片位置不变，电键S由位置b改接到位置a后测量
C．电键S接在b位置，滑动变阻器的滑动片向右移动一段后测量
D．电键S接在b位置，滑动变阻器的滑动片向左移动一段后测量
（2）若螺线管的匝数为200匝，横截面积为1.50×10^-4 m²，由图线1可求出穿过螺线管中部的磁通量大约为______Wb．

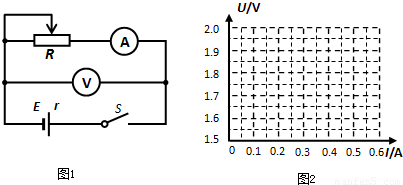

某同学利用图1所示电路，探究了电源在不同负载下的输出功率．

（1）所得实验数据如下表，请在图2中画出U-I的图象．

U/V	1.96	1.86	1.80	1.84	1.64	1.56
I/A	0.05	0.15	0.25	0.35	0.45	0.55

（2）根据所画的U-I图象，可求得电流I=0.20A时电源的输出功率约为______ W（保留两位有效数字）．

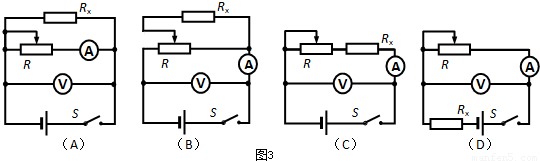

（3）（多选题）实验完成后，该同学对实验方案进行了反思，认为按图甲电路进行实验操作的过程中存在安全隐患，并对电路重新设计．在图3所示的电路中（R_x阻值未知），你认为既能测出电源在不同负载下的输出功率，又能消除安全隐患的是

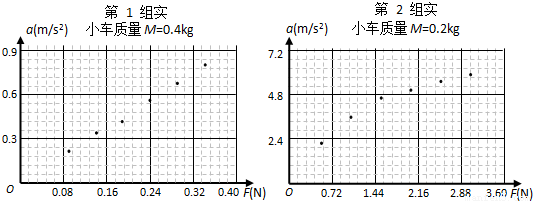

在用DIS研究小车加速度与外力的关系时，某实验小组的实验装置如图所示．实验时先平衡小车所受的摩擦力，然后用重物通过细线拉动小车，位移传感器（发射器）随小车一起沿轨道运动，位移传感器（接收器）固定在轨道左端．实验中把重物的重力作为拉力F，先后用不同质量的小车做了两组实验，每组实验中取了重物重力六个不同的值，取得实验数据并标在了a-F坐标中．

（1）在坐标系中分别作出小车加速度a和拉力F的关系图线；

（2）请根据做出的图线进行分析评价，实验误差比较大的是第______（选填“1”或“2”）组实验，造成误差较大的主要原因是：______．

如图所示，用内壁光滑的薄壁细圆管弯成的由半圆形APB（圆半径比细管的内径大得多）和直线BC组成的轨道固定在水平桌面上，已知APB部分的半径R=1.0m，BC段长L=1.5m．弹射装置将一个小球（可视为质点）以v=5m/s的水平初速度从A点弹入轨道，小球从C点离开轨道随即水平抛出，落地点D离开C的水平距离s=2m，不计空气阻力，g取10m/s²．求：
（1）小球在半圆轨道上运动时的角速度ω和加速度a的大小；
（2）小球从A点运动到C点的时间t；
（3）桌子的高度h．
