如图所示为一物体做直线运动时的图象，但纵坐标表示的物理量未标出．已知物体在前2s内向东运动，则以下判断正确的是（）
A．若纵坐标表示速度，则物体在4s内的位移为零
B．若纵坐标表示速度，则物体在4s内的加速度大小不变，方向始终向西
C．若纵坐标表示位移，则物体在4s内的运动方向始终向东
D．若纵坐标表示位移，则物体在4s内的位移为零

如图所示，整个装置处于静止状态，A、B两球由一根跨过定滑轮的轻绳相连接，A为一带孔小球，穿在光滑固定的竖直杆OD上，且A球与斜面不接触，B与斜面体的接触面光滑，C处滑轮摩擦不计，C、B之间的绳与竖直方向成30°角，C、A之间的绳与斜面平行，斜面倾角θ为
30°，则A、B两球的质量比为（）

如图，一小滑块从固定粗糙斜面上的A点由静止下滑，经过B点下滑到底端C点时速度恰好为零．已知斜面倾角为37°，滑块与AB段的动摩擦因数为0.5，与BC段的动摩擦因数为0.8，重力加速度g取10m/s²，sin37°=0.6，cos37°=0.8，则AB段和BC段的长度之比为（）

A．1：5
B．1：4
C．1：3
D．1：2

2011年2月27日，最后一次执行任务的“发现号”航天飞机，在近地圆轨道上绕行一周后，奔向绕地球同步轨道运行的空间站，完成对接．设航天飞机在近地圆轨道上的线速度、角速度、周期、向心加速度分别为v₁、ω₁、T₁、a₁，空间站运行的线速度、角速度、周期、向心加速度分别为v₂、ω₂、T₂、a₂，则（）
A．v₁＞v₂
B．ω₁＜ω₂
C．T₁＜T₂
D．a₁＜a₂

一辆轿车质量为m，在平直公路上运行，启动阶段轿车牵引力保持不变，而后以额定功率继续行驶，经过一定时间，其速度由零增大到最大值v_m，若所受阻力恒为f．则关于轿车的速度v、加速度a、牵引力F、功率P的图象正确的是（）
A．

如图为某小型电站的电能输送示意图，发电机通过升压变压器T₁和降压变压器T₂向用户供电．已知输电线的总电阻R=10Ω，降压变压器T₂的原、副线圈匝数之比为4：1，副线圈与用电器R组成闭合电路．若T₁、T₂均为理想变压器，T₂的副线圈两端电压u=220

sin100πtV，当用电器电阻R=11Ω时，则（）

A．通过用电器R的电流有效值为20A
B．升压变压器的输入功率为4650W
C．发电机中的电流变化频率为100Hz
D．远距离输送交变电流采用高压输电，可加快输电的速度和减少输电线上的能量损失

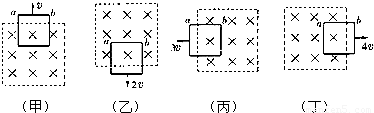

粗细均匀的电阻丝围成的正方形线框完全置于有界匀强磁场中，磁场方向垂直于线框平面，其边界与正方形线框的边平行．现使线框分别以v、2v、3v、4v的速度沿四个不同方向平移出磁场，如图所示，则
（）

A．仅图甲、丙、丁线框中产生的感应电流方向相同
B．图甲电阻丝产生的焦耳热最多
C．图乙线框中a、b两点间电势差绝对值最大
D．图丁中通过电阻丝截面的电量最大

如图所示，a、b、c、d是某匀强电场中的四个点，它们是一个四边形的四个顶点，ab∥cd，ab⊥bc，2ab=cd=bc=2l，电场线与四边形所在平面平行．已知a点电势为20V，b点电势为24V，d点电势为8V．一个质子（不计重力）经过b点的速度大小为v，方向与bc成45°，一段时间后经过c点，则下列说法不正确的是（）

A．c点电势为16V
B．质子从b运动到c所用的时间为

l/v
C．场强的方向由a指向c
D．质子从b运动到c电场力做功为8电子伏

下列有关物理实验的描述中，正确的是______（填入正确选项前的字母）
A．在用打点计时器“研究匀变速直线运动”的实验中，通过在纸带上打下的一系列点迹可求出物体运动的加速度
B．在“验证力的平行四边形定则”的实验中，拉橡皮筋的细绳要稍长，并且实验时要使弹簧测力计与木板平面平行，同时保证弹簧的轴线与细绳在同一直线上
C．在“研究平抛物体的运动”的实验中，小球每次从斜槽上同一位置静止释放
D．在“验证机械能守恒定律”的实验中，必须要用天平测出重锤的质量．

在用伏安法测电阻的实验中：
（1）先通过多用电表粗测：图示为某多用电表的内部电路图，则在进行测量时应将S拨到______位置；用“×10”挡测量时，操作步骤正确，表盘示数如图，则该电阻的阻值是______Ω．

（2）伏安法测电阻时，考虑到电表内阻的影响，为了消除系统误差，采用图示实物电路：
a．完成操作过程：
第一步：先将R₂的滑片调至最左端，单刀双掷开关S₂合向a，然后闭合开关S₁，调节滑动变阻器R₁和R₂，使电压表和电流表的示数适当，读出此时电压表和电流表的示数U₁和I₁；
第二步：保持两滑动变阻器的滑片位置不变，______；
b．根据记录数据写出待测电阻R_x的表达式：R_x=______
c．根据实物图及实验原理，在方框中画出电路图．
