如图所示，L₁、L₂、L₃为等势面，两相邻等势面间电势差相同，取L₂的电势为零，有一负电荷在L₁处动能为30J，仅在电场力的作用下运动到L₃处动能为10J，则电荷的电势能为4J时，它的动能是（）

A．6J
B．4J
C．16J
D．14J

在如图所示的电路中，灯炮L的电阻大于电源的内阻r，闭合电键S，将滑动变阻器滑片P向左移动一段距离后，下列结论正确的是（）

A．灯泡L变亮
B．电源的输出功率增大
C．电容器C上电荷量减少
D．电流表读数变小，电压表读数变大

如图1所示，足够长的固定光滑细杆与地面成一定倾角，在杆上套有一个光滑小环，沿杆方向给环施加一个拉力F，使环由静止开始运动，已知拉力F及小环速度v随时间t变化的规律如图2所示，重力加速度g取10m/s²．则以下判断正确的是（）

A．小环的质量是1kg
B．细杆与地面间的倾角是30°
C．前3s内小环机械能的增加量是5.75J
D．前3s内拉力F的最大功率是2.25W

如图所示，等腰三角形内分布有垂直于纸面向外的匀强磁场，它的底边在x轴上且长为2L，高为L．纸面内一边长为L的正方形导线框沿x轴正方向做匀速直线运动穿过匀强磁场区域，在t=0时刻恰好位于图中所示的位置．以顺时针方向为导线框中电流的正方向，在下面四幅图中能够正确表示电流-位移（I-x）关系的是（）

如图所示，一个V形槽直立固定在小车上，槽内嵌有一个质量为m的球，它与槽间的动摩擦因数为μ．V形槽的两个斜面与小车两侧面的夹角均为45°（右图为俯视图）．当小车向右在水平路面上作匀加速直线运动时、球相对槽竖直向下作匀速直线运动，此时槽每一面对小球的弹力和小车的加速度分别为（重力加速度为g）（）

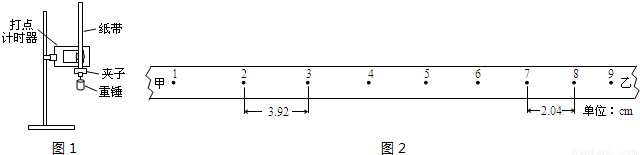

某同学用如图所示的装置测定重力加速度．
①打出的纸带如图所示，实验时纸带的______端通过夹子和重物相连接．（选填“甲”或“乙”）
②纸带上1至9各点为计时点，由纸带所示数据可算出实验时的重力加速度为______m/s²．（已知交流电频率为50Hz）
③若当地的重力加速度数值为9.8m/s²，请列出测量值与当地重力加速度的值有差异的一个原因______．

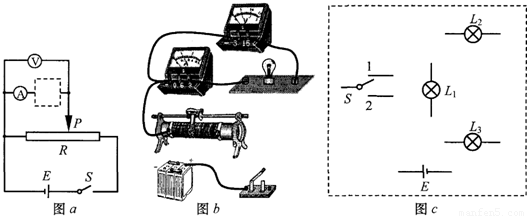

某同学利用图（a）所示的电路研究灯泡L₁（6V，1.5W）、L₂（6V，10W）的发光情况（假设灯泡电阻恒定），图（b）为实物图．

（1）他分别将L₁、L₂接入图（a）中的虚线框位置，移动滑动变阻器的滑片P，当电压表示数为6V时，发现灯泡均能正常发光．在图（b）中用笔线代替导线将电路连线补充完整．
（2）接着他将L₁和L₂串联后接入图（a）中的虚线框位置，移动滑动变阻器的滑片P，当电压表示数为6V时，发现其中一个灯泡亮而另一个灯泡不亮，出现这种现象的原因是______．
现有如下器材：电源E（6V，内阻不计），灯泡L₁（6V，1.5W）、L₂（6V，10W），L₂（6V，10W），单刀双掷开关S．在图（c）中设计一个机动车转向灯的控制电路：当单刀双掷开关S与1相接时，信号灯L₁亮，右转向灯L₂亮而左转向灯L₃不亮；当单刀双掷开关S与2相接时，信号灯L₁亮，左转向灯L₃亮而右转向灯L₂不亮．

如图所示，在水平匀速运动的传送带的左端（P点），轻放一质量为m=1kg的物块，物块随传送带运动到A点后抛出，物块恰好无碰撞地沿圆弧切线从B点进入竖直光滑圆弧轨道下滑．B、D为圆弧的两端点，其连线水平．已知圆弧半径R=1.0m，圆弧对应的圆心角θ=106°，轨道最低点为C，A点距水平面的高度h=0.80m，AB的水平距离为1.2m．（g=10m/s²，sin53°=0.8，cos53°=0.6）求：
（1）物块离开A点时水平初速度的大小；
（2）物块经过C点时对轨道压力的大小；
（3）设物块与传送带间的动摩擦因数为0.3，传送带的速度为5m/s，求PA间的距离．

如图，离子源A产生的初速为零、带电量均为e、质量不同的正离子被电压为U的加速电场加速后匀速通过准直管，垂直射入匀强偏转电场，偏转后通过极板HM上的小孔S离开电场，经过一段匀速直线运动，垂直于边界MN进入磁感应强度为B的匀强磁场．已知HO=d，HS=2d，∠MNQ=90°．（忽略粒子所受重力）
（1）求偏转电场场强E的大小以及HM与MN的夹角φ；
（2）求质量为m的离子在磁场中做圆周运动的半径；
（3）若质量为4m的离子垂直打在NQ的中点S₁处，质量为16m的离子打在S₂处．求S₁和S₂之间的距离以及能打在NQ上的正离子的质量范围．

（1）下列说法中正确的是
A．一定质量的理想气体的温度升高时，分子的热运动变得剧烈，分子的平均动能增大，撞击器壁时对器壁的作用力增大，从而气体的压强一定增大
B．一定质量的理想气体的体积变小时，单位体积的分子数增多，单位时间内打到器壁单位面积上的分子数增多，从而气体的压强一定增大
C．压缩一定质量的理想气体，气体的内能一定增大
D．分子a在分子力作用下从无穷远处趋近固定不动的分子b，当b对a的作用力为零时a的动能最大
（2）如图所示，一定质量的气体温度保持不变，最初，U形管两臂中的水银相齐，烧瓶中气体体积为800mL；现用注射器向烧瓶中注入200mL水，稳定后两臂中水银面的高度差为25cm，不计U形管中气体的体积．求：
①大气压强是多少cmHg？
②当U形管两边水银面的高度差为45cm时，烧瓶内气体的体积是多少？
