如图所示，质量为m的物块从A点由静止开始下落，加速度是
g，下落H到B点后与一轻弹簧接触，又下落h后到达最低点C，在由A运动到C的过程中，空气阻力恒定，则（ ）
mg（H+h）
mg（H+h）

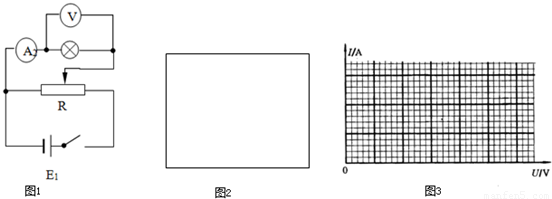

一个小灯泡的额定电压为6.3V，额定电流约为0.3A，用以下所给的实验器材描绘出小灯泡的伏安特性曲线，实验电路图 1 所示．
电源E1：电动势为8.0V，内阻不计；
电源E2：电动势为12.0V，内阻不计；
电压表V：量程为0-10V，内阻约为10kΩ；
电流表A1：量程为0-3A，内阻约为0.1Ω；
电流表A2：量程为0-300mA，内阻约为1Ω；
滑动变阻器R：最大阻值10Ω，额定电流1.0A；开关S，导线若干．
①实验中电源应该选用______；电流表应该选用______．（选填正确选项前的代号字母）．
②画出你所设计的实验电路图
③实验测出的数据如下表所示，依照这些数据在图所示的坐标纸中描绘出该小灯泡的伏安特性曲线．
0 70570 70578 70584 70588 70594 70596 70600 70606 70608 70614 70620 70624 70626 70630 70636 70638 70644 70648 70650 70654 70656 70660 70662 70664 70665 70666 70668 70669 70670 70672 70674 70678 70680 70684 70686 70690 70696 70698 70704 70708 70710 70714 70720 70726 70728 70734 70738 70740 70746 70750 70756 70764 176998
电源E1：电动势为8.0V，内阻不计；
电源E2：电动势为12.0V，内阻不计；
电压表V：量程为0-10V，内阻约为10kΩ；
电流表A1：量程为0-3A，内阻约为0.1Ω；
电流表A2：量程为0-300mA，内阻约为1Ω；
滑动变阻器R：最大阻值10Ω，额定电流1.0A；开关S，导线若干．
①实验中电源应该选用______；电流表应该选用______．（选填正确选项前的代号字母）．
②画出你所设计的实验电路图
③实验测出的数据如下表所示，依照这些数据在图所示的坐标纸中描绘出该小灯泡的伏安特性曲线．
| U/V | 0.5 | 0.8 | 1.0 | 1.2 | 1.5 | 2.0 | 2.5 | 3.0 | 4.0 | 5.0 | 6.0 | 6.3 | |
| I/A | 0.05 | 0.08 | 0.10 | 0.12 | 0.14 | 0.16 | 0.18 | 0.20 | 0.23 | 0.25 | 0.27 | 0.27 |
