在“用电流表和电压表测定电池的电动势和内电阻”的实验中．
备有如下器材：
A．干电池1节；
B．滑动变阻器（0～20Ω）；
C．滑动变阻器（0～1kΩ）；
D．电压表（0～3V）；
E．电流表（0～0.6A）；
F．电流表（0～3A）；
G．开关、导线若干．
（1）其中滑动变阻器应选______，电流表应选______．（只填器材前的序号）

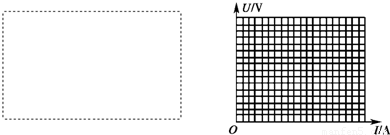

（2）为了最大限度地减小实验误差，请在虚线框中画出该实验最合理的电路图．
（3）某同学记录的实验数据如下表所示，试根据这些数据在图中画出U-I图线，根据图线得到被测电池的电动势E=______V，内电阻r=______Ω．
0 70564 70572 70578 70582 70588 70590 70594 70600 70602 70608 70614 70618 70620 70624 70630 70632 70638 70642 70644 70648 70650 70654 70656 70658 70659 70660 70662 70663 70664 70666 70668 70672 70674 70678 70680 70684 70690 70692 70698 70702 70704 70708 70714 70720 70722 70728 70732 70734 70740 70744 70750 70758 176998
备有如下器材：
A．干电池1节；
B．滑动变阻器（0～20Ω）；
C．滑动变阻器（0～1kΩ）；
D．电压表（0～3V）；
E．电流表（0～0.6A）；
F．电流表（0～3A）；
G．开关、导线若干．
（1）其中滑动变阻器应选______，电流表应选______．（只填器材前的序号）
（2）为了最大限度地减小实验误差，请在虚线框中画出该实验最合理的电路图．
（3）某同学记录的实验数据如下表所示，试根据这些数据在图中画出U-I图线，根据图线得到被测电池的电动势E=______V，内电阻r=______Ω．
| 1 | 2 | 3 | 4 | 5 | 6 | |
| I（A） | 0.10 | 0.15 | 0.20 | 0.25 | 0.30 | 0.40 |
| U（V） | 1.32 | 1.26 | 1.18 | 1.13 | 1.04 | 0.93 |
