如图所示，在y轴上关于O点对称的A、B两点有等量同种点电荷+Q，在x轴上C点有点电荷-Q，且CO=OD，∠ADO=60°．下列判断正确的是．（ ）
2007年诺贝尔物理学奖授予了两位发现“巨磁电阻”效应的物理学家．材料的电阻随磁场的增加而增大的现象称为磁阻效应，利用这种效应可以测量磁感应强度．

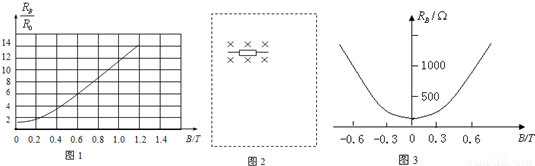

若图1为某磁敏电阻在室温下的电阻-磁感应强度特性曲线，其中RB、R分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值RB．请按要求完成下列实验．
（1）设计一个可以测量磁场中该磁敏电阻阻值的电路图，在图2的虚线框内画出实验电路原理图（磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0T，不考虑磁场对电路其它部分的影响）．要求误差较小．提供的器材如下：
A．磁敏电阻，无磁场时阻值R=150Ω
B．滑动变阻器R，全电阻约20Ω
C．电流表A，量程2.5mA，内阻约30Ω
D．电压表V，量程3V，内阻约3KΩ
E．直流电源E，电动势3V，内阻不计
F．开关S，导线若干
（2）正确连线后，将磁敏电阻置于待测磁场中，测量数据如下表：
根据上表可求出磁敏电阻的测量值RB=______，结合图1可知待测磁场的磁感应强度B=______T．
（3）试结合图1简要回答，磁感应强度B在0～0.2T和0.4～1.0T范围内磁敏电阻阻值的变化规律有何不同？
（4）某同学查阅相关资料时看到了图3所示的磁敏电阻在一定温度下的电阻-磁感应强度特性曲线（关于纵轴对称），由图线可以得到什么结论？
0 70485 70493 70499 70503 70509 70511 70515 70521 70523 70529 70535 70539 70541 70545 70551 70553 70559 70563 70565 70569 70571 70575 70577 70579 70580 70581 70583 70584 70585 70587 70589 70593 70595 70599 70601 70605 70611 70613 70619 70623 70625 70629 70635 70641 70643 70649 70653 70655 70661 70665 70671 70679 176998
若图1为某磁敏电阻在室温下的电阻-磁感应强度特性曲线，其中RB、R分别表示有、无磁场时磁敏电阻的阻值．为了测量磁感应强度B，需先测量磁敏电阻处于磁场中的电阻值RB．请按要求完成下列实验．
（1）设计一个可以测量磁场中该磁敏电阻阻值的电路图，在图2的虚线框内画出实验电路原理图（磁敏电阻及所处磁场已给出，待测磁场磁感应强度大小约为0.6～1.0T，不考虑磁场对电路其它部分的影响）．要求误差较小．提供的器材如下：
A．磁敏电阻，无磁场时阻值R=150Ω
B．滑动变阻器R，全电阻约20Ω
C．电流表A，量程2.5mA，内阻约30Ω
D．电压表V，量程3V，内阻约3KΩ
E．直流电源E，电动势3V，内阻不计
F．开关S，导线若干
（2）正确连线后，将磁敏电阻置于待测磁场中，测量数据如下表：
| 1 | 2 | 3 | 4 | 5 | 6 | |
| U （V） | 0.00 | 0.45 | 0.92 | 1.50 | 1.79 | 2.71 |
| A （mA） | 0.00 | 0.30 | 0.60 | 1.00 | 1.20 | 1.80 |
（3）试结合图1简要回答，磁感应强度B在0～0.2T和0.4～1.0T范围内磁敏电阻阻值的变化规律有何不同？
（4）某同学查阅相关资料时看到了图3所示的磁敏电阻在一定温度下的电阻-磁感应强度特性曲线（关于纵轴对称），由图线可以得到什么结论？
某兴趣小组设计了如图所示的玩具轨道，其中“2008”四个等高数字用内壁光滑的薄壁细圆管弯成，固定在竖直平面内（所有数字均由圆或半圆组成，圆半径比细管的内径大得多），底端与水平地面相切．弹射装置将一个小物体（可视力质点）以va=5m/s的水平初速度由c点弹出，从b点进入轨道，依次经过“8002”后从p点水平抛出．小物体勺地面ab段间的动摩擦因数μ=0.3，不计其它机械能损失．已知ab段长L=1.5m，数字“0”的半径R=0.2m，小物体质量m=0.01kg，g=10m/s2．求：
，两板间距
．
喷雾器内有10L水，上部封闭有Iatm的空气2L．关闭喷雾阀门，用打气筒向喷雾器内再充入1atm的空气3L（没外界环境温度-定，空气可看作理想气体）．
