在“用电流表和电压表测定电池的电动势和内电阻”的实验中．
备有如下器材：
A．干电池1节；
B．滑动变阻器（0～20Ω）；
C．滑动变阻器（0～1kΩ）；
D．电压表（0～3V）；
E．电流表（0～0.6A）；
F．电流表（0～3A）；
G．开关、导线若干．
（1）其中滑动变阻器应选______，电流表应选______．（只填器材前的序号）

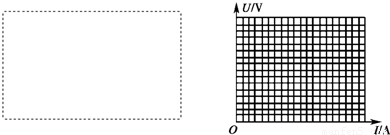

（2）为了最大限度地减小实验误差，请在虚线框中画出该实验最合理的电路图．
（3）某同学记录的实验数据如下表所示，试根据这些数据在图中画出U-I图线，根据图线得到被测电池的电动势E=______V，内电阻r=______Ω．
0 70391 70399 70405 70409 70415 70417 70421 70427 70429 70435 70441 70445 70447 70451 70457 70459 70465 70469 70471 70475 70477 70481 70483 70485 70486 70487 70489 70490 70491 70493 70495 70499 70501 70505 70507 70511 70517 70519 70525 70529 70531 70535 70541 70547 70549 70555 70559 70561 70567 70571 70577 70585 176998
备有如下器材：
A．干电池1节；
B．滑动变阻器（0～20Ω）；
C．滑动变阻器（0～1kΩ）；
D．电压表（0～3V）；
E．电流表（0～0.6A）；
F．电流表（0～3A）；
G．开关、导线若干．
（1）其中滑动变阻器应选______，电流表应选______．（只填器材前的序号）
（2）为了最大限度地减小实验误差，请在虚线框中画出该实验最合理的电路图．
（3）某同学记录的实验数据如下表所示，试根据这些数据在图中画出U-I图线，根据图线得到被测电池的电动势E=______V，内电阻r=______Ω．
| 1 | 2 | 3 | 4 | 5 | 6 | |
| I（A） | 0.10 | 0.15 | 0.20 | 0.25 | 0.30 | 0.40 |
| U（V） | 1.32 | 1.26 | 1.18 | 1.13 | 1.04 | 0.93 |
