Ⅰ．在“测定玻璃的折射率”的实验中：
（1）同学甲与同学乙各设计了一个实验数据记录表，你认为合理的是______（填“甲”或“乙”）：
同学甲设计的表格：
同学乙设计的表格：
（2）如图1所示，P1、P2、P3、P4为所插4枚大头针的位置．某同学插针的步骤如下，请在横线上补充完整步骤③：
①在入射光线AO上插上两枚大头针P1、P2，并使其距离稍大些；
②在B侧边观察边插P3，直到P1、P2的像被P3挡住，定下P3的位置；
③继续插P4，______；
④过P3、P4作直线O'B，即为出射光线．
（3）某同学根据测得的入射角和折射角的正弦值，画出了如图2所示的图线．由图可得玻璃的折射率为______；
Ⅱ．“探究导体电阻与其影响因素的定量关系”的实验电路如图所示，a、b、c、d是四种不同的金属丝．
现有几根康铜合金丝和镍铬合金丝，其规格如下表所示．
（1）电路图3中四种金属丝a、b、c分别为上表中编号为C、B、D的金属丝，则d应选上表中的______（用表中编号A、B、C、D、E、F表示）．
（2）为测量某一种电阻丝单位长度上的电阻R，某同学利用一段带有滑动片P且粗细均匀的电阻丝AB和下列器材做实验：
A．电流表A：500mA、4Ω；
B．电阻箱R′：最大阻值99.9Ω，阻值最小变量为0.1Ω；
C．定值电阻R：阻值为1.2Ω；
D．电源：电动势为6V，内阻r=0.4Ω；
E．开关S、导线若干．
实验时采用如图所示电路（虚线框中电路未画出），滑动片P与电阻丝接触良好，且AP长记为L，其他导线电阻不计．改变电阻丝连入电路的长度L，分别测出通过电阻丝的电流值如下表：
根据测得的数据，该同学作出了电阻丝的
图象，如图3所示．
①请将实验电路图5中虚线框中电路补充完整．要求：无论P滑至何处，电流表均安全，并且能尽可能准确地测出上表中的电流值．
②由
图象得出该电阻丝单位长度上的电阻R=______Ω/m．此时电阻箱R’连入电路的阻值为______Ω．
0 70265 70273 70279 70283 70289 70291 70295 70301 70303 70309 70315 70319 70321 70325 70331 70333 70339 70343 70345 70349 70351 70355 70357 70359 70360 70361 70363 70364 70365 70367 70369 70373 70375 70379 70381 70385 70391 70393 70399 70403 70405 70409 70415 70421 70423 70429 70433 70435 70441 70445 70451 70459 176998
（1）同学甲与同学乙各设计了一个实验数据记录表，你认为合理的是______（填“甲”或“乙”）：
同学甲设计的表格：
| 次数 | 入射角θ1 | sinθ1 | 折射角θ2 | sinθ2 | n | n平均值 |
| 1 | ||||||
| 2 | ||||||
| 3 |
| 次数 | 1 | 2 | 3 | θ平均值 | 正弦值 | n |
| 入射角θ1 | ||||||
| 折射角θ2 |
①在入射光线AO上插上两枚大头针P1、P2，并使其距离稍大些；
②在B侧边观察边插P3，直到P1、P2的像被P3挡住，定下P3的位置；
③继续插P4，______；
④过P3、P4作直线O'B，即为出射光线．
（3）某同学根据测得的入射角和折射角的正弦值，画出了如图2所示的图线．由图可得玻璃的折射率为______；
Ⅱ．“探究导体电阻与其影响因素的定量关系”的实验电路如图所示，a、b、c、d是四种不同的金属丝．
现有几根康铜合金丝和镍铬合金丝，其规格如下表所示．
| 编号 | 材料 | 长度（m） | 横截面积（mm2） |
| A | 镍铬合金 | 0.8 | 0.8 |
| B | 镍铬合金 | 0.5 | 0.5 |
| C | 镍铬合金 | 0.3 | 0.5 |
| D | 镍铬合金 | 0.3 | 1.0 |
| E | 康铜丝 | 0.3 | 0.5 |
| F | 康铜丝 | 0.8 | 0.8 |
（2）为测量某一种电阻丝单位长度上的电阻R，某同学利用一段带有滑动片P且粗细均匀的电阻丝AB和下列器材做实验：
A．电流表A：500mA、4Ω；
B．电阻箱R′：最大阻值99.9Ω，阻值最小变量为0.1Ω；
C．定值电阻R：阻值为1.2Ω；
D．电源：电动势为6V，内阻r=0.4Ω；
E．开关S、导线若干．
实验时采用如图所示电路（虚线框中电路未画出），滑动片P与电阻丝接触良好，且AP长记为L，其他导线电阻不计．改变电阻丝连入电路的长度L，分别测出通过电阻丝的电流值如下表：
| 1 | 2 | 3 | 4 | 5 | |
| L/m | 0.5000 | 0.4000 | 0.3000 | 0.2000 | 0.1000 |
| I/A | 0.83 | 0.96 | 1.11 | 1.39 | 1.78 |
 /A-1 | 1.20 | 1.04 | 0.90 | 0.72 | 0.56 |
图象，如图3所示．①请将实验电路图5中虚线框中电路补充完整．要求：无论P滑至何处，电流表均安全，并且能尽可能准确地测出上表中的电流值．
②由
图象得出该电阻丝单位长度上的电阻R=______Ω/m．此时电阻箱R’连入电路的阻值为______Ω．

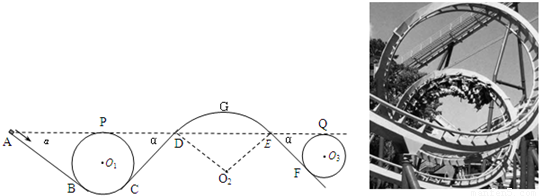

m/s，且R2=10m则小车能否安全通过整段轨道？
