如图所示，MN是磁感应强度为B的匀强磁场的边界．一质量为m、电荷量为 q 的粒子在纸面内从O点射入磁场．若粒子速度为v，最远能落在边界上的A点．下列说法正确的有（ ）
如图1所示的黑箱中有二只完全相同的电学元件，小明使用多用电表对其进行探测．
（1）在使用多用电表前，发现指针不在左边“0”刻度线处，应先调整如图2中多用电表的 （选填“A”、“B”或“C“）．
（2）在用多用电表的直流电压挡探测黑箱a、b接点间是否存在电源时，一表笔接a，另一表笔应 （选填“短暂”或“持续”）接b，同时观察指针偏转情况．
（3）在判定黑箱中无电源后，将选择开关旋至“×l”挡，调节好多用电表，测量各接点间的阻值．测量中发现，每对接点间正反向阻值均相等，测量记录如下表．两表笔分别接a、b时，多用电表的示数如图2所示．
请将记录表补充完整，并在答题卡的黑箱图中画出一种可能的电路．
（1）在使用多用电表前，发现指针不在左边“0”刻度线处，应先调整如图2中多用电表的 （选填“A”、“B”或“C“）．
（2）在用多用电表的直流电压挡探测黑箱a、b接点间是否存在电源时，一表笔接a，另一表笔应 （选填“短暂”或“持续”）接b，同时观察指针偏转情况．
（3）在判定黑箱中无电源后，将选择开关旋至“×l”挡，调节好多用电表，测量各接点间的阻值．测量中发现，每对接点间正反向阻值均相等，测量记录如下表．两表笔分别接a、b时，多用电表的示数如图2所示．
请将记录表补充完整，并在答题卡的黑箱图中画出一种可能的电路．
| 两表笔接的接点 | 多用电表的示数 |
| a，b | Ω |
| a，c | 10.0Ω |
| b，c | 15.0Ω |

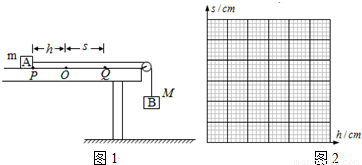

为测定木块与桌面之间的动摩擦因数，小亮设计了如图所示的装置进行实验．实验中，当木块A位于水平桌面上的O点时，重物B刚好接触地面．将A拉到P 点，待B稳定后静止释放，A最终滑到Q点．分别测量OP、OQ的长度h和s．改变h，重复上述实验，分别记录几组实验数据．
（1）实验开始时，发现A释放后会撞到滑轮．请提出两个解决方法．
（2）请根据下表的实验数据作出s-h关系的图象．
（3）实验测得A、B的质量分别为m=0.4kg、M=0.50kg．根据s-h图象可计算出A木块与桌面间的动摩擦因数μ=______．（结果保留一位有效数字）
（4）实验中，滑轮轴的摩擦会导致μ的测量结果______（选填“偏大”或“偏小”）．
0 70215 70223 70229 70233 70239 70241 70245 70251 70253 70259 70265 70269 70271 70275 70281 70283 70289 70293 70295 70299 70301 70305 70307 70309 70310 70311 70313 70314 70315 70317 70319 70323 70325 70329 70331 70335 70341 70343 70349 70353 70355 70359 70365 70371 70373 70379 70383 70385 70391 70395 70401 70409 176998
（1）实验开始时，发现A释放后会撞到滑轮．请提出两个解决方法．
（2）请根据下表的实验数据作出s-h关系的图象．
| h/cm | 20.0 | 30.0 | 40.0 | 50.0 | 60.0 |
| s/cm | 19.5 | 28.5 | 39.0 | 48.0 | 56.5 |
（4）实验中，滑轮轴的摩擦会导致μ的测量结果______（选填“偏大”或“偏小”）．
