（1）某同学安装如图甲的实验装置，验证机械能守恒定律．如图乙是该实验得到的一条点迹清晰的纸带，现要取A、B两点来验证实验，已知电火花打点计时器每隔0.02S打一个点．

请回答下列问题：
①电火花打点计时器的工作电压是______；
②根据纸带可以判断，实验时纸带的______端是和重物相连接（选填“左”或“右”）；
③若X2=4.80cm，则在纸带上打下计数点B时的速度VB=______m/s（计算结果保留三位有效数字）；
④若X1数据也已测出，则实验还需测出的物理量为______．
（2）用如图1所示电路，测定一节干电池的电动势和内阻．电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻Ro起保护作用．除电池、电流表（量程0～0.6A）、电压表（量程0～3V）、开关和导线外，可供使用的实验器材还有：
a．定值电阻（阻值2Ω；额定功率5W）；
b．定值电阻（阻值10Ω；额定功率10W）；
c．滑动变阻器（阻值范围0～15Ω；额定电流2A）；
d．滑动变阻器（阻值范围0～100Ω；额定电流1A）；
①为了准确地完成实验，Ro应选择______Ω的定值电阻，R应选择阻值范围是______Ω的滑动变阻器．
②图2所示的U-I图上是由实验测得的7组数据标出的点，请你完成图线，并由图线求出E=______V，r=______Ω
③按照此电路进行实验，电动势的测量存在系统误差，造成该实验系统误差的主要原因是______．

如图所示，相距为d的平行金属板M、N间存在匀强电场和垂直纸面向里、磁感应强度为Bo的匀强磁场；在xoy直角坐标平面内，第一象限有沿y轴负方向场强为E的匀强电场，第四象限有垂直坐标平面向里、磁感应强度为B的匀强磁场．一质量为m、电量为q的正离子（不计重力）以初速度Vo沿平行于金属板方向射入两板间并做匀速直线运动．从P点垂直y轴进入第一象限，经过x轴上的A点射出电场，进入磁场．已知离子过A点时的速度方向与x轴成45°角．求：
（1）金属板M、N间的电压U；
（2）离子运动到A点时速度V的大小和由P点运动到A点所需时间t；
（3）离子第一次离开第四象限磁场区域的位置C（图中未画出）与坐标原点的距离OC．

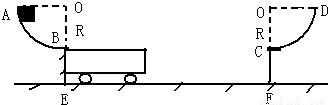

如图所示，固定在地面上的光滑轨道AB、CD，均是半径为R的

圆弧．一质量为m、上表面长也为R的小车静止在光滑水平面EF上，小车上表面与轨道AB、CD的末端B、C相切．一质量为m的物体（大小不计）从轨道AB的A点由静止下滑，由末端B滑上小车，小车在摩擦力的作用下向右运动．当小车右端与壁CF接触前的瞬间，物体m恰好滑动到小车右端相对于小车静止，同时小车与CF相碰后立即停止运动但不粘连，物体则继续滑上轨道CD．求：
（1）物体滑上轨道CD前的瞬间时速率；
（2）水平面EF的长度；
（3）当物体再从轨道CD滑下并滑上小车后，如果小车与壁BE相碰后速度也立即变为零，最后物体m停在小车上的Q点，则Q点距小车右端多远？

北京时间2011年3月11日13时46分，日本发生9.0级大地震，福岛第一核电站的机组接连发生爆炸．目前核电站利用的核反应是（）
A．聚变，核燃料为氘
B．聚变，核燃料为铀
C．裂变，核燃料为氚
D．裂变，核燃料为铀

下列有关热现象的说法中正确的是（）
A．温度高的物体，其所有分子的动能都比温度低的物体分子的动能大
B．温度越高，布朗运动越明显，因此布朗运动也叫热运动
C．一定质量的理想气体经等温压缩后，其压强一定增大
D．电流通过电阻后电阻发热，它的内能增加是通过“热传递”方式实现的

“儿童蹦极”中，栓在腰间左右两侧的是弹性极好的橡皮绳．质量为m的小明如图静止悬挂时两橡皮绳的拉力大小均恰为mg，若此时小明左侧橡皮绳在腰间断裂，则小明此时（）

A．加速度为零
B．加速度a=g，沿原断裂绳的方向斜向下
C．加速度a=g，沿未断裂绳的方向斜向上
D．加速度a=g，方向竖直向下

2011年4月10日4时47分，我国成功将第8颗北斗导航卫星送入太空预定转移轨道．该卫星是一颗倾斜地球同步卫星．关于地球同步卫星的说法正确的是（）
A．发射速度大于7.9km/s小于11.2km/s
B．离地面高度为定值，可以根据需要定点于地面上任一点的正上方
C．相对地面静止，线速度与静止在赤道上的物体大小相等
D．地球同步卫星所受向心力一定相同

在空军演习中，某空降兵从悬停在空中的直升飞机上跳下，从跳离飞机到落地的过程中沿竖直方向运动的v-t图象如图所示，则下列说法正确的是（）
A．0～10s内空降兵运动的位移大于10～15s内空降兵运动的位移
B．第10s末空降兵打开降落伞，此后做匀减速运动至第15s末
C．15s后空降兵保持匀速下落，此过程中机械能守恒
D．10s～15s空降兵加速度向上，加速度大小逐渐减小

如图所示为理想变压器原线圈所接交流电压的波形．原、副线圈匝数比n₁：n₂=10：1，串联在原线圈电路中电流表的示数为1A，下列说法中正确的是（）

A．此变压器为降压变压器
B．变压器的输出功率为200W
C．变压器副线圈的电流为0.1A
D．变压器输出端的交流电的频率为100Hz

如图所示，实线为电场线，虚线为一仅受电场力作用的带电粒子的运动轨迹，a、b、c为虚实线的交点．由图可以判断带电粒子（）

A．在a、b、c三处加速度的大小
B．在a、b、c三处电势的高低
C．在a、b、c三处电势能的大小
D．所带电荷的性质
