利用如图所示的电路测定干电池的电动势和内电阻，提供的器材有：
待测干电池两节，每节干电池的电动势均约为 1.5V，内阻均约为0.2Ω
直流电压表V（量程0～3V，内阻很大）
直流电流表A（量程0～0.6～3A，内阻忽略不计）
定值电阻R=4Ω；滑动变阻器RP（阻值范围0～20Ω，
允许最大电流2A）开关一个，导线若干
（1）请根据实验原理图1，把右边的实物图2连接完整（电流表量程必须选择正确）
（2）某同学利用该电路完成实验时，闭合电键后，发现无论怎样调节变阻器的滑片，电流表A保持一定的示数不变，电压表的示数维持在2.4V左右．由此可判断故障应是______（填选项前的字母）
A．电流表A烧毁断路 B．定值电阻R断路 C．滑动变阻器RP滑片与电阻线之间断开 D．滑动变阻器的电阻线断开
（3）故障排除后进行实验，记录了几组电压表和电流表的示数如下表：利用表格中的数据描点如图，请将各点绘图．
（4）请进一步根据描出的图得出两节干电池总的电动势值为______V，干电池的总内阻为______Ω．
0 70157 70165 70171 70175 70181 70183 70187 70193 70195 70201 70207 70211 70213 70217 70223 70225 70231 70235 70237 70241 70243 70247 70249 70251 70252 70253 70255 70256 70257 70259 70261 70265 70267 70271 70273 70277 70283 70285 70291 70295 70297 70301 70307 70313 70315 70321 70325 70327 70333 70337 70343 70351 176998
待测干电池两节，每节干电池的电动势均约为 1.5V，内阻均约为0.2Ω
直流电压表V（量程0～3V，内阻很大）
直流电流表A（量程0～0.6～3A，内阻忽略不计）
定值电阻R=4Ω；滑动变阻器RP（阻值范围0～20Ω，
允许最大电流2A）开关一个，导线若干
（1）请根据实验原理图1，把右边的实物图2连接完整（电流表量程必须选择正确）
（2）某同学利用该电路完成实验时，闭合电键后，发现无论怎样调节变阻器的滑片，电流表A保持一定的示数不变，电压表的示数维持在2.4V左右．由此可判断故障应是______（填选项前的字母）
A．电流表A烧毁断路 B．定值电阻R断路 C．滑动变阻器RP滑片与电阻线之间断开 D．滑动变阻器的电阻线断开
（3）故障排除后进行实验，记录了几组电压表和电流表的示数如下表：利用表格中的数据描点如图，请将各点绘图．
（4）请进一步根据描出的图得出两节干电池总的电动势值为______V，干电池的总内阻为______Ω．
| U/V | 2.40 | 2.00 | 1.80 | 1.60 | 1.40 | 1.10 | 0.90 | 0.60 |
| I/A | 0.12 | 0.20 | 0.25 | 0.30 | 0.35 | 0.40 | 0.45 | 0.50 |
滑板运动已成为青少年所喜爱的一种体育运动，如图所示上小明同学正在进行滑板运动．图中AB段路面是水平的，BCD是一段R=20m的拱起的圆弧路面，圆弧的最高点C比AB的高出h=1.25m．已知人与滑板的总质量为M=60kg．小明自A点由静止开始运动，在AB路段他单腿用力蹬地，到达B点前停止蹬地，然后冲上圆弧路段，结果到达C点时恰好对地面压力为零，不计滑板与各路段之间的摩擦力及经过B点时的能量损失．求

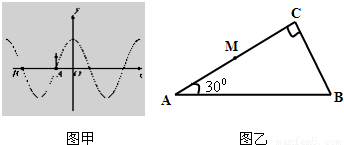

．在此截面所在的平面内，一条光线以45°的入射角从AC边的中点M射入棱镜后射出的点的位置（不考虑光线沿原来路返回的情况）．
．
