(1)有一游标卡尺.主尺的最小分度是1mm.游标上有20个小的等分刻度．用它测量一金属球的直径.如图甲所示的读数是 mm．用螺旋测微器测量一根金属丝的直径.如图乙所示的读数是 mm——青夏教育精英家教网——

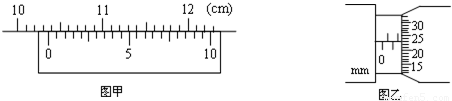

（1）有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度．用它测量一金属球的直径，如图甲所示的读数是______mm．用螺旋测微器测量一根金属丝的直径，如图乙所示的读数是______mm．

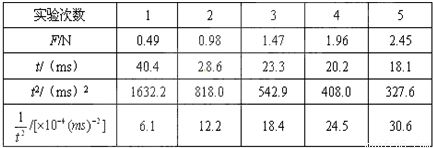

（2）某同学用如图所示装置“研究物体的加速度与外力关系”，他将光电门固定在气垫轨道上的某点B处，调节气垫导轨水平后，用重力为F的钩码，经绕过滑轮的细线拉滑块，每次滑块从同一位置A由静止释放，测出遮光条通过光电门的时间t．改变钩码个数，重复上述实验．记录的数据及相关计算如下表．

①为便于分析F与t的关系，应作出______的关系图象，并在坐标纸上作出该图线
②设AB间的距离为s，遮光条的宽度为d，请你由上述实验结论推导出物体的加速度a与时间t的关系式为______．

某同学在课外实验探究中用伏安法研究某电子器件R₁（6V，2.5W）的伏安特性曲线，要求特性曲线尽可能完整（直接测量的变化范围尽可能大一些），备有下列器材：
A、直流电源（6V，内阻不计）；
B、灵敏电流计G（满偏电流3mA，内阻10Ω）；
C、电流表A（0～0.6A，内阻约5Ω）；
D、滑动变阻器0～20Ω、10A；
E、滑动变阻器0～100Ω，1A；
F、定值电阻（阻值1990Ω
H、开关与导线若干；
（1）根据题目提供的实验器材，请你在方框中设计出测量电子器件R₁伏安特性曲线的电路原理图（R₁可用“

”表示）．

（2）在实验中，为了操作方便且能够准确地进行测量，滑动变阻器应选用______．（填写器材序号）
（3）将上述电子器件R₁ 和另一电子器件R₂接入如图（甲）所示的电路中，它们的伏安特性曲线分别如图（乙）中Ob、Oa所示．电源的电动势E=6.0V，内阻忽略不计．调节滑动变阻器R₃，使电阻R₁和R₂消耗的电功率恰好相等，则此时电阻R₁和R₂阻值的和为______，R₃接入电路的阻值为______．

选做题（请从A、B和C三小题中选定两小题作答，并在答题卡上把所选题目对应字母前的方框涂满涂黑．如都作答，则按A、B两小题评分．）
A．（选修模块3-3）
（1）下列说法正确的是______
A．只要外界对气体做功，气体内能一定增大
B．物体由气态变成液态的过程，分子势能减小
C．当分子间距离增大时，分子间引力增大，而分子间斥力减小
D．液体表面层的分子比液体内部的分子有更大的分子势能
（2）如图所示，弹簧一端固定于水平面上，另一端与质量为m的活塞拴接在一起，开口向下、质量为M的气缸与活塞一起封闭了一定质量的气体．气缸和活塞均可与外界进行热交换．若外界环境的温度缓慢降低，则封闭气体的体积将______（填“增大”、“减小”或“不变”），同时将______（填“吸热”、“放热”或“既不吸热，也不放热”）．
（3）某种油的密度为ρ，摩尔质量为M．取体积为V的油慢慢滴出，可滴n滴．将其中一滴滴在广阔水面上，形成面积为S的单分子油膜．试估算：①阿伏加德罗常数；②其中一滴油滴含有的分子数．
B．（选修模块3-4）
（1）以下说法中正确的是______
A．隐形战机表面涂料利用了干涉原理，对某些波段的电磁波，涂料膜前后表面反射波相互抵消
B．全息照片往往用激光来拍摄，主要是利用了激光的相干性
C．根据宇宙大爆炸学说，遥远星球发出的红光被地球接收到时可能是红外线
D．海市蜃楼是光的色散现象引起的
（2）有两个同学利用假期分别去参观北大和南大的物理实验室，各自在那里利用先进的DIS系统较准确地探究了“单摆的周期T与摆长L的关系”，他们通过校园网交换实验数据，并由计算机绘制了T²～L图象，如图甲所示．去北大的同学所测实验结果对应的图线是______（选填“A”或“B”）．另外，在南大做探究的同学还利用计算机绘制了其在实验室
得到的两个单摆的振动图象（如图乙），由图可知，两单摆摆长之比

（3）如图所示，半圆玻璃砖的半径R=10cm，折射率为n=

，直径AB与屏幕垂直并接触于A点．激光a以入射角i=30°射向半圆玻璃砖的圆心O，结果在水平屏幕MN上出现两个光斑．求两个光斑之间的距离L．

C．（选修模块3-5）
（1）下列说法正确的有______
A．卢瑟福的α粒子散射实验可以估测原子核的大小
B．氢原子辐射出一个光子后，氢原子的电势能增大，核外电子的运动加速度增大
C．物质波是一种概率波，在微观物理学中不可以用“轨迹”来描述粒子的运动
D．β衰变说明了β粒子（电子）是原子核的组成部分
（2）如图为氢原子的能级图，大量处于n=4激发态的氢原子跃迁时，发出多个能量不同的光子，其中频率最大的光子能量为______eV，若用此光照射逸出功为2.75V的光电管上，则加在该光电管上的反向遏止电压为______V

（3）查德威克通过α粒子轰击铍核的实验发现了中子．
完成下列核反应方程：₂⁴H_e+₄⁹B_e→______n+

如图所示，一位质量m=60kg、参加“挑战极限运动”的业余选手，要越过一宽为x=2.5m的水沟后跃上高为h=2.0m的平台．他采用的方法是：手握一根长L=3.25m的轻质弹性杆一端，从A点由静止开始匀加速助跑，至B点时杆另一端抵在O点的阻挡物上，接着杆发生形变，同时人蹬地后被弹起，到达最高点时杆处于竖直状态，人的重心在杆的顶端，此刻人放开杆水平飞出并趴落到平台上，运动过程中空气阻力可忽略不计．
（1）设人到达B点时速度v_B=8m/s，人匀加速运动的加速度a=2m/s²，求助跑距离x_AB；
（2）人要最终到达平台，在最高点飞出时刻的速度应至少多大？（g=10m/s²）
（3）设人跑动过程中重心离地高度H=0.8m，在（1）、（2）两问的条件下，在B点人蹬地弹起瞬间应至少再做多少功？

如图所示，MN、PQ为水平放置的足够长的平行光滑导轨，导轨间距L为0.5m，导轨左端连接一个2Ω的电阻R，将一根质量m为0.4kg的金属棒c d垂直地放置导轨上，且与导轨接触良好，金属棒的电阻r大小为0.5Ω，导轨的电阻不计，整个装置放在磁感强度B为1T的匀强磁场中，磁场方向垂直于导轨平面向下，现对金属棒施加一水平向右的拉力F，使棒从静止开始向右运动．当棒的速度达到1m/s时，拉力的功率为0.4w，此刻t=0开始计时并保持拉力的功率恒定，经一段时间金属棒达到稳定速度，在该段时间内电流通过电阻R做的功为1.2J．试求：
（1）金属棒的稳定速度；
（2）金属棒从开始计时直至达到稳定速度所需的时间；
（3）当金属棒达到稳定速度后撤去拉力F，金属棒还能滑行多远．

如图，xOy平面内存在着沿y轴正方向的匀强电场．一个质量为m，带电荷量为+q的粒子从坐标原点O以速度v沿x轴正方向开始运动．当它经过图中虚线上的M（2

a，a）点时，撤去电场，粒子继续运动一段时间后进入一个矩形匀强磁场区域（图中未画出），又从虚线上的某一位置N处y轴负方向运动并再次经过M点．已知磁场方向垂直xOy平面（纸面）向里，磁感应强度大小为B，不计粒子的重力．试求：
（1）电场强度的大小；
（2）N点的坐标；
（3）矩形磁场的最小面积．

作匀变速直线运动的质点，它在通过某一段位移的中点时的速度为v，通过这段位移所用时间的中间时刻的速度为 u，则该质点（）
A．作匀加速运动时，v＜u
B．作匀减速运动时，v＜u
C．作匀加速运动时，v＞u
D．作匀减速运动时，v＞u

质点做直线运动的v-t图线如图所示，初速度为ν，末速度为ν₁，则时间t₁内的平均速度为（）

D．无法比较

一个小孩在蹦床上做游戏，他从高处落到蹦床上后又被弹起到原高度，小孩从高处开始下落到弹回的过程中，他的运动速度随时间变化的图象如图所示，图中oa段和cd段为直线，则根据此图象可知，小孩与蹦床接触的时间为（）

A．t₁～t ₄
B．t₂～t ₄
C．t₁～t ₅
D．t₂～t ₅

如图，质量为M的楔形物块静置在水平地面上，其斜面的倾角为θ．斜面上有一质量为m的小物块，小物块与斜面之间存在摩擦．用恒力F沿斜面向上拉小物块，使之匀速上滑．在小物块运动的过程中，楔形物块始终保持静止．地面对楔形物块的支持力为（）

A．（M+m）g
B．（M+m）g-F
C．（M+m）g+Fsinθ
D．（M+m）g-Fsinθ
