如图所示，相距为d的两条水平虚线L₁、L₂之间有水平方向的匀强磁场，磁感应强度为B，正方形铜制线圈abcd边长为L（L＜d），质量为m，将线圈在磁场上方高h处静止释放，cd边刚离开磁场时速度与cd边刚进入磁场时速度相等，则线圈穿越磁场的过程中（从cd边刚进入磁场起一直到ab边离开磁场为止），感应电流所做的功为，线圈的最小速度为．

在“研究电磁感应现象”的实验中，首先按右上图接线，以查明电流表指针的偏转方向与电流方向之间的关系．当闭合S时观察到电流表指针向左偏，不通电时电流表指针停在正中央．然后按如图所示将电流表与线圈B连成一个闭合回路，将线圈A、电池、滑动变阻器和电键S串联成另一个闭合电路．
（1）S闭合后，将线圈A插入线圈B的过程中，电流表的指针将    （填：左偏、右偏或者不偏）．
（2）线圈A放在B中不动时，指针将    （填：左偏、右偏或者不偏）．
（3）线圈A放在B中不动，将滑动变阻器的滑片P向左滑动时，电流表指针将    （填：左偏、右偏或者不偏）．
（4）线圈A放在B中不动，突然断开S．电流表指针将    （填：左偏、右偏或者不偏）．

在“设计、组装简单的模块式电路”的实验中：
（1）可用多用电表______挡测量光敏电阻的电阻值，有光照时，它的电阻值______（选填“大于”、“等于”或者“小于”）遮光时的电阻值．
（2）在如图所示虚线框内，有A、B两点，B点接地，A、B间电压为5V，请设计一个用非门控制小灯泡发光的电路，提供的器材除小灯泡和非门外，还有一个热敏电阻R_t（温度较低时，电阻值非常大，温度较高时，电阻值很小）和一个可变电阻R及导线等，要求当热敏电阻温度较低时，小灯泡发光，温度较高时，小灯泡不发光．试在虚线框内的A、B间画出你设计的电路图．

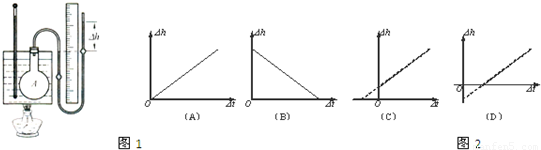

如图1为“研究一定质量气体在体积不变的条件下，压强变化与温度变化关系”的实验装置示意图．在烧瓶A中封有一定质量的气体，并与气压计相连，初始时气压计两侧液面平齐．
（1）若气体温度升高，为使瓶内气体的体积不变，应将气压计右侧管（填“向上”或“向下”）缓慢移动，直至．
（2）（单选）实验中多次改变气体温度，用△t表示气体升高的温度，用△h表示气压计两侧管内液面高度差的变化量．则根据测量数据作出的图线应是图2中的：

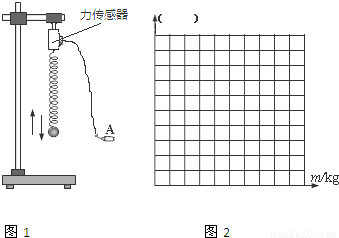

在探究弹簧振子（如图在一根轻质弹簧下悬挂质量为m的重物，让其在竖直方向上振动）振动周期T与物体质量m间的关系的实验中：
（1）如图1，某同学尝试用DIS测量周期，把弹簧振子挂在力传感器的挂钩上，图中力传感器的引出端A应接到______．使重物做竖直方向小幅度振动，当力的测量值最大时重物位于______．若测得连续N个力最大值之间的时间间隔为t，则重物的周期为______．

（2）为了探究周期T与质量m间的关系，某同学改变重物质量，多次测量，得到了下表中所示的实验数据．为了得到T与m的明确关系，该同学建立了如图2的坐标系，并将横轴用来表示质量m，请在图中标出纵轴表示的物理量，然后在坐标系中画出图线．

m/kg	T/s
0.10	0.14
0.20	0.20
0.40	0.28
0.60	0.35
0.80	0.40

（3）周期T与质量m间的关系是______．

有人设计了一种测定液体温度的仪器，其结构如图所示．在两端封闭、粗细均匀的竖直玻璃管内，有一段长10cm的水银柱将管内气体分隔成上、下两部分，上部分气柱长20cm、压强为50cmHg，下部分气柱长5cm．今将玻璃管下部插入待测液体中（上部分气体温度始终与环境温度相同，上下两部分气体可以认为没有热交换），这时水银柱向上移动了2cm，已知环境温度是20°C，试问：
（1）此时上部分气体的压强为多少cmHg？
（2）待测液体的温度是多少°C？（计算结果保留一位小数）

质量为4kg的雪橇在倾角θ=37°的斜坡上向下滑动，所受的空气阻力与速度成正比，比例系数未知．今测得雪橇运动的v-t图象如图所示，且AB是曲线最左端那一点的切线，B点的坐标为（4，15），CD线是曲线的渐近线．试问：
（1）物体开始时做什么运动？最后做什么运动？
（2）当v=5m/s和v₁=10m/s时，物体的加速度各是多少？
（3）空气阻力系数k及雪橇与斜坡间的动摩擦因数各是多少？

关于点电荷周围电势大小的公式为U=kQ/r，式中常量k＞0，Q为点电荷所带的电量，r为电场中某点距点电荷的距离．如图所示，两个带电量均为+q的小球B、C，由一根长为L的绝缘细杆连接，并被一根轻质绝缘细线静止地悬挂在固定的小球A上，C球离地的竖直高度也为L．开始时小球A不带电，此时细线内的张力为T；当小球A带Q₁的电量时，细线内的张力减小为T₁；当小球A带Q₂的电量时，细线内的张力大于T．
（1）分别指出小球A带Q₁、Q₂的电荷时电量的正负；
（2）求小球A分别带Q₁、Q₂的电荷时，两小球B、C整体受到小球A的库仑力F₁与F₂大小之比；
（3）当小球A带Q₃的电量时细线恰好断裂，在此瞬间B、C两带电小球的加速度大小为a，求Q₃；
（4）在小球A带Q₃（视为已知）电量情况下，若B球最初离A球的距离为L，在细线断裂到C球着地的过程中，小球A的电场力对B、C两小球整体做功为多少？（设B、C两小球在运动过程中没有发生转动）

如图所示，是磁流体动力发电机的工作原理图．一个水平放置的上下、前后封闭的矩形塑料管，其宽度为a，高度为b，其内充满电阻率为ρ的水银，由涡轮机产生的压强差p使得这个流体具有恒定的流速v．管道的前后两个侧面上各有长为L的由铜组成的面，实际流体的运动非常复杂，为简化起见作如下假设：
a．尽管流体有粘滞性，但整个横截面上的速度均匀；
b．流体的速度总是与作用在其上的合外力成正比；
c．导体的电阻：R=ρl/S，其中ρ、l和S分别为导体的电阻率、长度和横截面积；
d．流体不可压缩．
若由铜组成的前后两个侧面外部短路，一个竖直向上的匀强磁场只加在这两个铜面之间的区域，磁感强度为B（如图）．
（1）写出加磁场后，两个铜面之间区域的电阻R的表达式
（2）加磁场后，假设新的稳定速度为v，写出流体所受的磁场力F与v关系式，指出F的方向
（3）写出加磁场后流体新的稳定速度v的表达式（用v、p、L、B、ρ表示）；
（4）为使速度增加到原来的值v，涡轮机的功率必须增加，写出功率增加量的表达式（用v、a、b、L、B和ρ表示）．

某单色光照射某金属时不能产生光电效应，则下列措施中可能使该金属产生光电效应的是（）
A．延长光照时间
B．增大光的强度
C．换用波长较短的光照射
D．换用频率较低的光照射
