如图所示，电荷均匀分布在半球面上，它在这半球的中心O处电场强度等于E．两个平面通过同一条直径，夹角为α，从半球中分出一部分球面，则所分出的这部分球面上（在“小瓣”上）的电荷在O处的电场强度为（）

A．E=Esinα
B．E=Ecosα
C．E=Esin

滑雪者从山上M处以水平速度飞出，经时间t落在山坡上N处时速度方向刚好沿斜坡向下，接着从N处沿直线自由滑下，又经时间t到达坡上的P处．斜坡NP与水平面夹角为45°，不计摩擦阻力和空气阻力，则从M到P的过程中水平、竖直两方向的分速度v_x、v_y随时间变化的图象是（）

如图所示长木板A放在光滑的水平地面上，物体B以水平速度冲上A后，由于摩擦力作用，最后停止在木板A上，则从B冲到木板A上到相对板A静止的过程中，下述说法中正确是（）

A．物体B动能的减少量等于系统损失的机械能
B．物体B克服摩擦力做的功等于系统内能的增加量
C．物体B损失的机械能等于木板A获得的动能与系统损失的机械能之和
D．摩擦力对物体B做的功和对木板A做的功的总和等于系统内能的增加量

如图所示的电路中，电源电动势为E，内阻为r，R为可变电阻，其余电阻为定值电阻．则开关S闭合后，当R变小时，以下说法正确的是（）

A．电阻R₁的功率变大
B．电阻R₂的功率变小
C．电阻R₃的功率变大
D．电阻R₄的功率变大

如图所示，光滑水平面上放置质量分别为m、2m和3m的三个木块，其中质量为2m和3m的木块间用一不可伸长的轻绳相连，轻绳能承受的最大拉力为T．现用水平拉力F拉其中一个质量为3m的木块，使三个木块以同一加速度运动，则以下说法正确的是（）

A．质量为2m的木块受到四个力的作用
B．当F逐渐增大到T时，轻绳刚好被拉断
C．当F逐渐增大到1.5T时，轻绳还不会被拉断
D．轻绳刚要被拉断时，质量为m和2m的木块间的摩擦力为

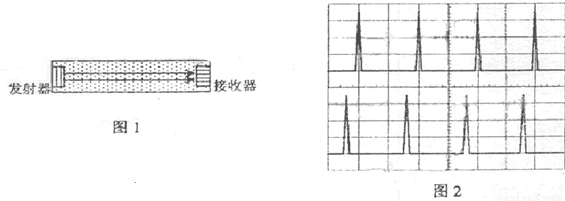

有一种示波器可以同时显示两列波形．对于这两列波，显示屏上横向每格代表的时间间隔相同．利用此示波器可以测量液体中的声速，实验装置的一部分如图1所示：管内盛满液体，音频信号发生器所产生的脉冲信号由置于液体内的发射器发出，被接收器所接收．图2为示波器的显示屏．屏上所显示的上、下两列波形分别为发射信号与接收信号．若已知发射的脉冲信号频率为f=2000Hz，发射器与接收器的距离为s=1.30m，求管内液体中的声速．（已知所测声速应在1300～1600m/s之间，结果保留两位有效数字．）

某同学要测量一均匀新材料制成的圆柱体的电阻率ρ．步骤如下：

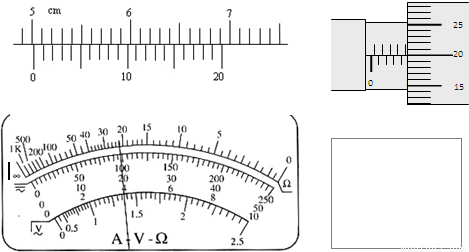

（1）用游标为20分度的卡尺测量其长度如图，由图可知其长度为______mm；
（2）用螺旋测微器测量其直径如右上图，由图可知其直径为______mm；
（3）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图，则该电阻的阻值约为______Ω．
（4）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：
待测圆柱体电阻R；电流表A₁（量程0～4mA，内阻约50Ω）；
电流表A₂（量程0～10mA，内阻约30Ω）；电压表V₁（量程0～3V，内阻约10kΩ）
电压表V₂（量程0～15V，内阻约25kΩ）；直流电源E（电动势4V，内阻不计）
滑动变阻器R₁（阻值范围0～15Ω，允许通过的最大电流2.0A）；
滑动变阻器R₂（阻值范围0～2kΩ，允许通过的最大电流0.5A）；开关S；导线若干．
为使实验误差较小，要求测得多组数据进行分析，请在右框中画出测量的电路图，并标明所用器材的代号．
（5）若该同学用伏安法跟用多用电表测量得到的R测量值几乎相等，由此可估算此圆柱体材料的电阻率约为ρ=______Ω?m．（保留2位有效数字）

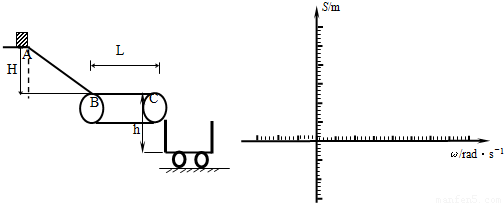

如图所示为火车站装载货物的原理示意图，设AB段是距水平传送带装置高为H=5m的光滑斜面，水平段BC使用水平传送带装置，BC长L=8m，与货物包的摩擦系数为μ=0.6，皮带轮的半径为R=0.2m，上部距车厢底水平面的高度h=0.45m．设货物由静止开始从A点下滑，经过B点的拐角处无机械能损失．通过调整皮带轮（不打滑）的转动角速度ω可使货物经C点抛出后落在车厢上的不同位置，取g=10m/s²，求：
（1）当皮带轮静止时，货物包在车厢内的落地点到C点的水平距离；
（2）当皮带轮以角速度ω=20rad/s顺时方针方向匀速转动时，包在车厢内的落地点到C点的水平距离；
（3）试写出货物包在车厢内的落地点到C点的水平距离S随皮带轮角速度ω变化关系，并画出S-ω图象．（设皮带轮顺时方针方向转动时，角速度ω取正值，水平距离向右取正值）．

如图所示，在光滑的水平面上停放着一辆质量M=6.0kg平板车，在车上左端放有一质量m_B=4.0kg木块B．车左边紧邻一个与平板车等高的光滑水平面，现有另一质量 m_A=2.0kg的木块A，从左侧光滑水平面上以v=3.0m/s向右运动，然后与B发生碰撞，设木块A、B碰撞时间很短且为弹性正碰．碰后木块B开始在平板车上滑行，并与固定在平板车上的水平轻质弹簧作用后与弹簧分离，已知木块B把弹簧压缩到最短时距离平板车左侧的距离为L=0.20m，重力加速度为g=10m/s²，木块B与平板车之间的动摩擦因数为μ=0.50．（结果保留两位有效数字）求：
（1）木块A、B碰撞后的瞬间木块B速度的大小．
（2）弹簧在压缩过程中所具有的最大弹性势能．
（3）最终木块B与平板车左端的距离．

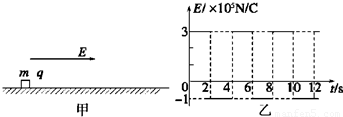

如图甲所示，在真空中足够大的绝缘水平地面上，一个质量为m=0.2kg、带电荷量为q=+2.0×10^-6 C的小物块处于静止状态，小物块与地面间的动摩擦因数μ=0.1．从t=0时刻开始，空间加上一个如图乙所示的场强大小和方向呈周期性变化的电场（取水平向右的方向为正方向，g取10m/s²）求：
（1）23秒内小物块的位移大小；
（2）23秒内电场力对小物块所做的功．
