现用伏安法研究某电子器件R₁的（6V，2.5W）伏安特性曲线，要求特性曲线尽可能完整（直接测量的变化范围尽可能大一些），备有下列器材：
A、直流电源（6V，内阻不计）；
B、电流表G（满偏电流3mA，内阻Rg=10Ω）；
C、电流表A（0～0.6A，内阻未知）；
D、滑动变阻器（0～20Ω，10A）；
E、滑动变阻器（0～200Ω，1A）；
F、定值电阻R0（阻值1990Ω）；
G、开关与导线若干；
（1）根据题目提供的实验器材，请你设计出测量电子器件R₁伏安特性曲线的电路原理图（R₁可用“

”表示）．
（2）在实验中，为了操作方便且能够准确地进行测量，滑动变阻器应选用______．（填写器材序号）
（3）将上述电子器件R₁ 和另一电子器件R₂接入如图（甲）所示的电路中，它们的伏安特性曲线分别如图（乙）中Ob、Oa所示．电源的电动势?=6.0V，内阻忽略不计．调节滑动变阻器R₃，使电阻R₁和R₂消耗的电功率恰好相等，则此时电阻R₁和R₂阻值的和为______Ω，R₃接入电路的阻值为______Ω．

宇航员在地球表面以一定初速度竖直上抛一小球，经过时间t小球落回原处；若他在某星球表面以相同的初速度竖直上抛同一小球，需经过时间5t小球落回原处．（取地球表面重力加速度g=10m/s²，空气阻力不计）
（1）求该星球表面附近的重力加速度g′；
（2）已知该星球的半径与地球半径之比为R_星：R_地=1：4，求该星球的质量与地球质量之比M_星：M_地．

在水平光滑的绝缘桌面内建立如图所示的直角坐标系，将第Ⅰ、Ⅱ象限称为区域一，第Ⅲ、Ⅳ象限称为区域二，其中一个区域内只有匀强电场，另一个区域内只有大小为2×10^-2T、方向垂直桌面的匀强磁场．把一个荷质比为

=2×10⁸C/kg的正电荷从坐标为（0，-l）的A点处由静止释放，电荷以一定的速度从坐标为（1，0）的C点第一次经x轴进入区域一，经过一段时间，从坐标原点O再次回到区域二．
（1）指出哪个区域是电场、哪个区域是磁场以及电场和磁场的方向．
（2）求电场强度的大小．
（3）求电荷第三次经过x轴的位置．

（1）下列说法中正确的是______
A．液体表面层分子间距离大于液体内部分子间距离，液体表面存在张力
B．扩散运动就是布朗运动
C．大颗粒的盐磨成细盐，就变成了非晶体
D．第二类永动机虽然不违反能量守恒定律，但它是制造不出来的
（2）图中A、B气缸的长度和截面积均为30cm和20cm²，C是可在气缸内无摩擦滑动的、体积不计的活塞，D为阀门．整个装置均由导热材料制成．起初阀门关闭，A内有压强P_A=2.0×10⁵帕的氮气．B内有压强P_B=1.0×10⁵帕的氧气．阀门打开后，活塞C向右移动，最后达到平衡．求：
①活塞C移动的距离及平衡后B中气体的压强；
②活塞C移动过程中A中气体是吸热还是放热（简要说明理由）．（假定氧气和氮气均为理想气体，连接气缸的管道体积可忽略）

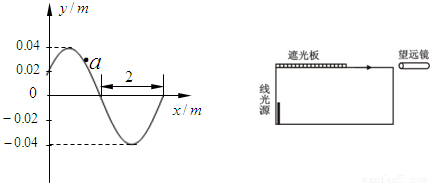

（1）一简谐横波以4m/s的波速沿x轴正方向传播．已知t=0时的波形如图所示．则a 点完成一次全振动的时间为______s；a点再过0.25s时的振动方向为______（y轴正方向/y轴负方向）．
（2）如图所示，置于空气中的一个不透明容器内盛满某种透明液体．容器底部靠近器壁处有一竖直放置的6.0cm长的线光源．靠近线光源一侧的液面上盖有一遮光板，另一侧有一水平放置的与液面等高的望远镜，用来观察线光源．开始时通过望远镜不能看到线光源的任何一部分．将线光源沿容器底向望远镜一侧平移至某处时，通过望远镜刚好可以看到线光源底端，再将线光源沿同一方向移动8.0cm，刚好可以看到其顶端．求此液体的折射率n．

（1）通过α粒子散射实验______
A．发现了电子B．建立了原子的核式结构模型
C．爱因斯坦建立了质能方程D．发现某些元素具有天然放射现象
（2）如图所示，质量为3m、长度为L的木块静止放置在光滑的水平面上．质量为m的子弹（可视为质点）以初速度v水平向右射入木块，穿出木块时速度变为

．试求：
①子弹穿出木块后，木块的速度大小；
②子弹穿透木块的过程中，所受到平均阻力的大小．

关于一定质量的气体，下列叙述正确的是（）
A．气体体积增大时，其内能一定减少
B．外界对气体做功，气体内能一定增加
C．气体从外界吸收热量，其内能一定增加
D．气体温度升度，其分子平均动能一定增加

已知天然放射现象放出α、β、γ三种射线．下列说法正确是（）
A．α、β、γ三种射线分别是氦原子核、电子和中子
B．三种射线中 α射线速度最快、β射线离作用最强、γ射线穿透能力最强
C．α射线轰击氮原子核可以产生质子，核反应方程为

D．英国物理学家J．J．汤姆孙最早用α射线完成著名的“α粒子散射实验”并提出核式结构的原子模型

两束单色光线a、b以相同的角度从某种玻璃射入空气，发现a发生了全反射、b没有发生全反射，则下列说法中正确的是（）
A．光线a的波长较大
B．玻璃对光线a的折射率较大
C．光线b的临界角较小
D．光线b在玻璃中的速度较小

2012年10月25日，我国在西昌卫星发射中心成功将一颗北斗导航卫星发射升空并送入预定转移轨道．这是一颗地球静止轨道卫星，将与先期发射的15颗北斗导航卫星组网运行，形成区域服务能力．关于这颗地球静止轨道卫星的说法正确的是（）
A．它的周期与月球绕地球运动的周期相同
B．它在轨道上运动时可能经过北京的上空
C．它运动时的向心加速度大于重力加速度
D．它运动的线速度比地球第一宇宙速度小
