如图，水平虚线MN的上方有一匀强磁场，矩形导线框abcd从某处以v的速度竖直上抛，向上运动高度H后进入与线圈平面垂直的匀强磁场，此过程中导线框的ab边始终与边界MN平行，在导线框从抛出到速度减为零的过程中，以下四个图中能正确反映导线框的速度与时间关系的是（）
A．

如图所示电路中，电源的内电阻为r，R₁、R₃、R₄均为定值电阻，电表均为理想电表．闭合电键S，滑动变阻器R₂的滑片向右滑动，电流表和电压表示数变化量的大小分别为△I、△U，下列结论正确的是（）
A．电压表示数变大
B．电流表示数变大
C．

真空中，两个相距L的固定电荷E、F所带电荷量分别为Q_E和Q_F，在它们共同形成的电场中，有一条电场线如图实线所示，实线上的箭头表示电场线的方向．电场线上标出了M、N两点，其中N点的切线与EF连线平行，且∠NEF＞∠NFE，则（）
A．E带正电，F带负电，且Q_E＜Q_F
B．在M点由静止释放一带正电的检验电荷，检验电荷将沿电场线运动到N点
C．过N点的等势面与过N点的切线垂直
D．负检验电荷在M点的电势能大于在N点的电势能

如图甲所示，在倾角为θ的光滑斜面上，有一个质量为m的物体在沿斜面方向的力F的作用下由静止开始运动，物体的机械能E随位移x的变化关系如图乙所示．其中0～x₁过程的图线是曲线，x₁～x₂过程的图线为平行于x轴的直线，则下列说法中正确的是（）

A．物体在沿斜面向下运动
B．在0～x₁过程中，物体的加速度一直减小
C．在0～x₂过程中，物体先减速再匀速
D．在x₁～x₂过程中，物体的加速度为gsinθ

机械能守恒定律是高中物理中的重要定律．在“验证机械能守恒定律”的实验中：
（1）下列说法正确的是______．
A．要先用天平称重物的质量
B．先松开纸带让重物下落再接通电源
C．先接通电源让打点计时器打点稳定后再松开纸带让重物下落
D．要把打点计时器竖直架稳
（2）利用本实验可进一步测量当地的重力加速度．选好符合要求的纸带，测量起点到各点的距离h．并计算出各点的速度v，以h为纵轴，以

为横轴，描点画出h-

图象，图象是一条过坐标原点的倾斜直线，斜率为k，则重力加速度g=______．

某研究小组，收集了废旧收音机上拆下的电阻、电容、电感线圈和数码相机、手机上用旧了的各种类型的电池，现从这些材料中选取两个待测元件，一是电阻R（阻值约为2kΩ），二是手机中常用的锂电池（电动势E标称值为3.7V，允许的最大放电电流为100mA）．在操作台上还准备了如下实验器材：
A．电压表V（量程4V，电阻R_V约为4.0kΩ）
B．电流表A₁（量程100mA，电阻R_A1约为5Ω）
C．电流表A₂（量程2mA，电阻R_A2约为50Ω）
D．滑动变阻器R₁（0～20Ω，额定电流1A）
E．电阻箱R₂（0～999.9Ω，最小分度值0.1Ω）
F．开关S一只、导线若干
（1）为了测定电阻R的阻值，一位组员设计了如图所示的电路图，并选取了相应的器材（电源用待测的锂电池），若你是这位组员，请你简要说明选择电流表内接的理由______．本设计在器材选取中有一不妥之处，你认为应该怎样调整______．
（2）在实验操作过程中，发现滑动变阻器R₁、电流表A₁已损坏，请用余下的器材测量锂电池的电动势E和内阻r．
①请在下面的方框中画出实验电路图（标注所用器材符号）；
②为了便于分析，一般采用线性图象处理数据，请写出与线性图象对应的相关物理量间的函数关系式______．

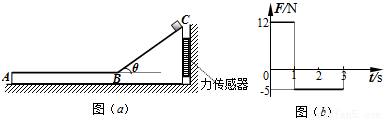

如图（a）所示，“”型木块放在光滑水平地面上，木块水平表面AB粗糙，光滑表面BC且与水平面夹角为θ=37°．木块右侧与竖直墙壁之间连接着一个力传感器，当力传感器受压时，其示数为正值；当力传感器被拉时，其示数为负值．一个可视为质点的滑块从C点由静止开始下滑，运动过程中，传感器记录到的力和时间的关系如图（b）所示．已知sin37°=0.6，cos37°=0.8，g取10m/s²．求：
（1）斜面BC的长度；
（2）滑块的质量．

如图所示，第四象限内有互相正交的匀强电场E与匀强磁场B₁，E的大小为0.5×10³V/m，B₁大小为0.5T；第一象限的某个区域内，有方向垂直纸面向里的匀强磁场B₂，磁场B₂的下边界与x轴重合．大量的质量m=1×10^-14kg、电荷量q=1×10^-10C的带正电微粒，以某一速度v沿与y轴正方向60°角，从y轴OM间进入B₁场，一段时间后，所有的微粒都通过第一象限中的某一点．已知微粒在B₁场中沿直线运动，M点的坐标为（0，-10）．不计粒子重力，g取10m/s²．
（1）请分析判断匀强电场E₁的方向并求出微粒的运动速度v；
（2）匀强磁场B₂的大小为多大？
（3）B₂磁场区域的最小面积为多少？

如图所示．曲轴上挂一个弹簧振子，转动摇把，曲轴可带动弹簧振子上下振动．开始时不转动摇把，让振子自由振动，测得其频率为2Hz．现匀速转动摇把，转速为240r/min．则（）

A．当振子稳定振动时，它的振动周期是0.5s
B．当振子稳定振动时，它的振动频率是4Hz
C．当转速增大时，弹簧振子的振幅增大
D．当转速减小时，弹簧振子的振幅增大

两束平行的细激光束，垂直于半圆柱玻璃的平面射到半圆柱玻璃上，如图所示．已知其中一条光线沿直线穿过玻璃，它的入射点是O；另一条光线的入射点为A，穿过玻璃后两条光线交于P点．已知玻璃截面的圆半径为R，OA=

R，求玻璃材料的折射率．
