通过一阻值R=100Ω的电阻的交变电流如图所示.其周期为1s．电阻两端电压的有效值为( )A．12VB．4VC．15VD．8V——青夏教育精英家教网——

通过一阻值R=100Ω的电阻的交变电流如图所示，其周期为1s．电阻两端电压的有效值为（）

V
C．15V
D．8

V

一物体做直线运动，其加速度随时间变化的a-t图象如图所示．下列v-t图象中，可能正确描述此物体运动的是（）

“北斗”卫星导航定位系统由地球静止轨道卫星（同步卫星）、中轨道卫星和倾斜同步卫星组成．地球静止轨道卫星和中轨道卫星都在圆轨道上运行，它们距地面的高度分别约为地球半径的6倍和3.4倍，下列说法中正确的是（）
A．静止轨道卫星的周期约为中轨道卫星的2倍
B．静止轨道卫星的线速度大小约为中轨道卫星的2倍
C．静止轨道卫星的角速度大小约为中轨道卫星的1/7
D．静止轨道卫星的向心加速度大小约为中轨道卫星的1/7

如图，水平桌面上固定有一半径为R的金属细圆环，环面水平，圆环每单位长度的电阻为r，空间有一匀强磁场，磁感应强度大小为B，方向竖直向下；一长度为2R、电阻可忽略的导体棒置于圆环左侧并与环相切，切点为棒的中点．棒在拉力的作用下以恒定加速度a从静止开始向右运动，运动过程中棒与圆环接触良好．下列说法正确的是（）

A．拉力的大小在运动过程中保持不变
B．棒通过整个圆环所用的时间为

C．棒经过环心时流过棒的电流为

D．棒经过环心时所受安培力的大小为

科学家关于物体运动的研究对树立正确的自然观具有重要作用．下列说法符合历史事实的是（）
A．亚里士多德认为，必须有力作用在物体上，物体的运动状态才会改变
B．伽利略通过“理想实验”得出结论：运动必具有一定速度，如果它不受力，它将以这一速度永远运动下去
C．笛卡儿指出：如果运动中的物体没有受到力的作用，它将继续以同一速度沿同一直线运动，既不停下来也不偏离原来的方向
D．牛顿认为，物体具有保持原来匀速直线运动状态或静止状态的性质

关于物体所受合外力的方向，下列说法正确的是（）
A．物体做速率逐渐增加的直线运动时，其所受合外力的方向一定与速度方向相同
B．物体做变速率曲线运动时，其所受合外力的方向一定改变
C．物体做变速率圆周运动时，其所受合外力的方向一定指向圆心
D．物体做匀速率曲线运动时，其所受合外力的方向总是与速度方向垂直

三条在同一平面（纸面）内的长直绝缘导线组成一等边三角形，在导线中通过的电流均为I，方向如图所示．a、b和c三点分别位于三角形的三个顶角的平分线上，且到相应顶点的距离相等．将a、b和c处的磁感应强度大小分别记为B₁、B₂和B₃，下列说法正确的是（）

A．B₁=B₂＜B₃
B．B₁=B₂=B₃
C．a和b处磁场方向垂直于纸面向外，c处磁场方向垂直于纸面向里
D．a处磁场方向垂直于纸面向外，b和c处磁场方向垂直于纸面向里

如图，在水平光滑桌面上，两相同的矩形刚性小线圈分别叠放在固定的绝缘矩形金属框的左右两边上，且每个小线圈都各有一半面积在金属框内，在金属框接通逆时针方向电流的瞬间（）

A．两小线圈会有相互靠拢的趋势
B．两小线圈会有相互远离的趋势
C．两小线圈中感应电流都沿顺时针方向
D．左边小线圈中感应电流沿顺时针方向，右边小线圈中感应电流沿逆时针方向

某同学用图（a）所示的实验装置验证机械能守恒定律．已知打点计时器所用电源的频率为50Hz，当地重力加速度为g=9.80m/s²．实验中该同学得到的一条点迹清晰的完整纸带如图（b）所示．纸带上的第一个点记为O，另选连续的三个点A、B、C进行测量，图中给出了这三个点到O点的距离h_A、h_B和h_C的值．回答下列问题（计算结果保留3位有效数字）
（1）打点计时器打B点时，重物速度的大小v_B=______m/s；
（2）通过分析该同学测量的实验数据，他的实验结果是否验证了机械能守恒定律？简要说明分析的依据．

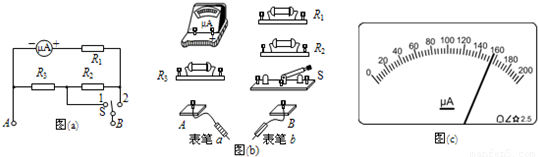

某同学将量程为200μA、内阻为500Ω的表头μA改装成量程为1mA和10mA的双量程电流表，设计电路如图（a）所示．定值电阻R₁=500Ω，R₂和R₃的值待定，S为单刀双掷开关，A、B为接线柱．回答下列问题：

（1）按图（a）在图（b）中将实物连线；
（2）表笔a的颜色为______色（填“红”或“黑”）
（3）将开关S置于“1”挡时，量程为______mA；
（4）定值电阻的阻值R₂=______Ω，R₃=______Ω．（结果取3位有效数字）
（5）利用改装的电流表进行某次测量时，S置于“2”挡，表头指示如图（c）所示，则所测量电流的值为______mA．
