如图所示，上端封闭的连通器A、B、C 三管中水银面相平，三管横截面积关系为S_A＞S_B＞S_C，管内水银面上方的空气柱长度为h_A＞h_B＞h_C，若从下方通过阀门K流出少量水银（保持三管中仍有水银），则三管中水银面的位置关系为（）

A．A管内最高
B．C管内最高
C．一样高
D．无法确定

如图所示，ACB是一光滑的、足够长的、固定在竖直平面内的“∧”形框架，其中CA、CB边与竖直方向的夹角分别为37°和53°．P、Q两个轻质小环分别套在CA、CB上，两根细绳的一端分别系在P、Q环上，另一端和一绳套系在一起，结点为O．将质量为m的钩码挂在绳套上，OP、OQ两根细绳拉直后的长度分别用l₁、l₂表示，受到的拉力分别用F₁和F₂表示，则（）

A．F₁：F₂=l₂：l₁
B．F₁：F₂=1：1
C．F₁：F₂=sin37°：sin53°
D．F₁：F₂=cos37°：cos53°

在空气中摆动的摆球，摆动的幅度越来越小，直到停止摆动．下列关于此过程的描述正确的是（）
A．这个过程机械能不守恒
B．组成摆球的分子平均动能和分子势能相互转化，总内能越来越少
C．机械能逐渐向内能转化，内能却不能自发地向机械能转化
D．可以使摆球恢复摆动，因此这是个自发可逆的过程

如图所示，A、B和O位于同一条直线上，振源O产生的横波沿该直线向左右两侧传播，波速均为v．当振源起振后经过时间△t₁，A点起振，又经过时间△t₂，B点起振，此后A、B两点的振动方向始终相反，则下列说法中正确的是（）

A．A、B两点的起振方向相反
B．A、B两点到振源O的距离之差一定为半波长的奇数倍
C．这列横波的波长为

（n=0，1，2，…）
D．振源周期的最大值为2△t₂

自动充电式电动车的前轮装有发电机，发电机与蓄电池相连，电动车运动时，开启充电装置，发电机可以向蓄电池充电，将其他形式的能转化成电能储存起来．为测试电动车的工作特性，某人做了如下实验：关闭电动车的动力装置，使车以500J的初动能在粗糙的水平路面上滑行，第一次关闭充电装置，让车自由滑行，其动能随位移变化关系如图线①所示；第二次启动充电装置，其动能随位移变化关系如图线②所示，不计空气阻力．从图象可以确定（）

A．第一次电动车受到阻力的大小是50N
B．第二次向蓄电池充入的总电能是300J
C．充电时蓄电池充入电能的多少与电动车运动距离的大小成正比
D．第一次运动中电动车做匀减速运动，第二次电动车做加速度逐渐减小的减速运动

空间内有两个沿竖直方向的有界匀强磁场I、II，磁感应强度大小均为B，宽度均为L，边界线平行，磁场I竖直向下，磁场II竖直向上，如图所示为俯视图．一边长为L、质量为m的正方形导线框abcd放在光滑绝缘的水平面上，在水平恒力F作用下沿水平面通过两个磁场区域．线框的bc边始终平行于磁场区的边界，力F垂直于bc边，当bc边进入磁场I时，线框恰以速度v做匀速运动，此时线框中的电流为i；当ad边将要离开磁场II时线框中的电流稍小于i，则（）

A．bc边在磁场II中运动时线框中的电流方向为adcba
B．bc边恰进入磁场II时线框的加速度大小为

C．bc边恰离开磁场II时线框的速度大小可能为

D．bc边在磁场II中运动的过程中线框中电流的最小值一定小于i

如图所示为“观察光的干涉现象”实验的装置．关于该实验的现象，下列描述正确的是（）

A．用某单色光实验，光屏上中央条纹最亮、最宽，两侧条纹对称地逐渐变暗、变窄
B．用某单色光实验，保持双缝间距不变，光屏到双缝距离越大，屏上条纹的间距就越大
C．用某单色光实验，保持光屏到缝的距离不变，双缝间距越小，屏上条纹的间距就越小
D．保持双缝间距和光屏到双缝的距离不变的情况下，用紫光实验得到的条纹间距小于红光实验得到的条纹间距．

小球A由斜槽滚下，从桌边水平抛出，当它恰好离开桌边缘时小球B从同样高度处自由下落，频闪照相仪拍到了B球下落过程的四个位置和A球的第3、4个位置，如图所示，背景的方格纸每小格的边长为2.5cm．
（1）请在图中标出A球的第2个位置；
（2）频闪照相仪的闪光频率为；
（3）A球离开桌边时的速度大小为．

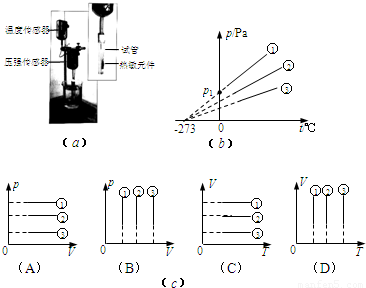

某小组同学利用如图（a）所示的装置研究一定质量气体的压强与温度的关系．他们在试管中封闭了一定质量的气体，将压强传感器和温度传感器的压敏元件和热敏元件伸入到试管内部，通过数据采集器和计算机测得试管内气体的压强和温度．
（1）实验中，他们把试管浸在烧杯的冷水中，通过在烧杯中逐次加入热水来改变试管内气体的温度，每次加入热水后就立即记录一次压强和温度的数值，最后得到一组气体的压强和温度的数值．上述操作中错误的是______；
（2）采取了正确的操作后，他们针对同一部分气体在三个不同体积的情况下记录了相关数据，计算机绘出的p-t图象分别如图（b）中的①、②、③所示，其中p₁为已知量，则图线①的函数表达式为______；
（3）图（c）中可能符合上述气体变化过程的图线是______．

如图（a）所示的装置可以验证变力做功情况下的动能定理：在一辆小车上安装两挡光片a、b和位移传感器的发射端，光电门传感器、位移传感器的接收端、力传感器安装在水平放置的固定光滑轨道上，将两块磁铁分别安装于力传感器的受力端和小车上对应的位置，且同性磁极相对．
让小车向力传感器方向运动，当挡光片a经过光电门传感器时，计算机记录下此时小车的速度v，同时触发力传感器以及位移传感器工作，当挡光片b经过光电门时，计算机再次记录下此时小车的速度v_t，同时力传感器和位移传感器停止工作，便可得到这一过程的小车所受的磁力和位移的F-s图象，如图（b）所示．
（1）若小车的质量为m，请写出计算小车动能的增量△E_k的表达式：    ．（用已知量和测量量表示）
（2）小车在这一过程做加速度    、速度    的运动．（选填“变大”、“不变”或“变小”）
（3）计算机通过F-s图线可以算出磁力在这一过程中所做的功．请根据学过的知识写出根据F-s图线估算磁力在这一过程所做功大小的方法：    ．
