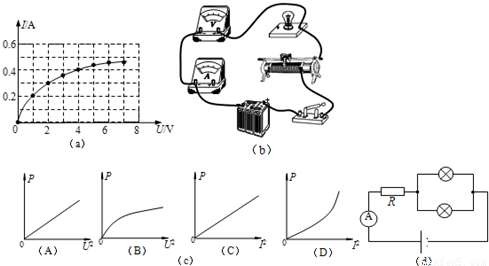

在“描绘小灯泡的伏安特性曲线”的实验中，利用实验得到了8组数据，在图（a）所示的I-U坐标系中，通过描点连线得到了小灯泡的伏安特性曲线．
（1）根据图线的坐标数值，请在图（b）中用笔画线代替导线，把实验仪器连接成完整的实验电路．
（2）根据图（a），可判断出图（c）中正确的关系图是（图中P为小灯泡功率）
（3）将同种规格的两个这样的小灯泡并联后再与10Ω的定值电阻串联，接在电压恒为8V的电源上，如图（d）所示，则电流表的示数为 A，每个小灯泡的功率为 W．

一活塞将一定质量的理想气体封闭在水平固定放置的气缸内，开始时气体体积为V，温度为27℃．在活塞上施加压力，将气体体积压缩到

V，温度升高到57℃．设大气压强p=l.0×10⁵pa，活塞与气缸壁摩擦不计．
（1）求此时气体的压强；
（2）保持温度不变，缓慢减小施加在活塞上的压力使气体体积恢复到V_O，求此时气体的压强．

如图所示，一弹丸从离地高度H=1.95m的A点以v=8.0m/s的初速度水平射出，恰以平行于斜面的速度射入静止在固定斜面顶端C处的一木块中，并立即与木块具有相同的速度（此速度大小为弹丸进入木块前一瞬间速度的

）共同运动，在斜面下端有一垂直于斜面的挡板，木块与它相碰没有机械能损失，碰后恰能返回C点．已知斜面顶端C处离地高h=0.15m，求：
（1）A点和C点间的水平距离；
（2）木块与斜面间的动摩擦因数μ；
（3）木块从被弹丸击中到再次回到C点的时间t．

如图所示电路，已知R₃=4Ω，闭合电键，安培表读数为0.75A，伏特表读数为2V，经过一段时间，一个电阻断路，使安培表读数变为0.8A，伏特表读数变为3.2V，问：
（1）哪个电阻断路（不必说明理由）？R₁的阻值是多少？
（2）电阻断路前后，电路消耗的总功率之比P：P′=？
（3）能否求出电源电动势E？如能，求出结果；如果不能，说明理由．能否求出电源内阻r？如能，求出结果；如果不能，说明理由．

牛顿在1684年提出这样一些理论：当被水平抛出物体的速度达到一定数值v₁时，它会沿着一个圆形轨道围绕地球飞行而不落地，这个速度称为环绕速度；当抛射的速度增大到另一个临界值v₂时，物体的运动轨道将成为抛物线，它将飞离地球的引力范围，这里的v₂我们称其为逃离速度，对地球来讲逃离速度为11.2km/s．
法国数学家兼天文学家拉普拉斯于1796年曾预言：“一个密度如地球而直径约为太阳250倍的发光恒星，由于其引力作用，将不允许任何物体（包括光）离开它．由于这个原因，宇宙中有些天体将不会被我们看见．”这种奇怪的天体也就是爱因斯坦在广义相对论中预言的“黑洞（black hole）”．
已知对任何密度均匀的球形天体，v₂恒为v₁的

倍，万有引力恒量为G，地球的半径约为6400km，太阳半径为地球半径的109倍，光速c=3.0×10⁸m/s．请根据牛顿理论求：
（1）求质量为M、半径为R的星体逃离速度v₂的大小；
（2）如果有一黑洞，其质量为地球的10倍，则其半径应为多少？
（3）若宇宙中一颗发光恒星，直径为太阳的248倍，密度和地球相同，试通过计算分析，该恒星能否被我们看见．

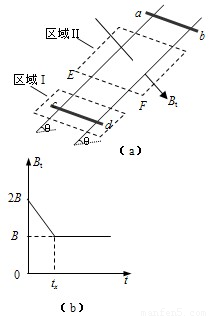

如图（a）所示，间距为l、电阻不计的光滑导轨固定在倾角为θ的斜面上．在区域I内有方向垂直于斜面的匀强磁场，磁感应强度为B；在区域Ⅱ内有垂直于斜面向下区域I区域Ⅱ有垂直于斜面向下的匀强磁场，其磁感应强度B_t的大小随时间t变化的规律如图（b）所示．t=0时刻在轨道上端的金属细棒ab从如图位置由静止开始沿导轨下滑，同时下端的另一金属细棒cd在位于区域I内的导轨上由静止释放．在ab棒运动到区域Ⅱ的下边界EF处之前，cd棒始终静止不动，两棒均与导轨接触良好．
已知cd棒的质量为m、电阻为R，ab棒的质量、阻值均未知，区域Ⅱ沿斜面的长度为2l，在t=t_x时刻（t_x未知）ab棒恰进入区域Ⅱ，重力加速度为g．求：
（1）通过cd棒电流的方向和区域I内磁场的方向；
（2）当ab棒在区域Ⅱ内运动时cd棒消耗的电功率；
（3）ab棒开始下滑的位置离EF的距离；
（4）ab棒开始下滑至EF的过程中回路中产生的热量．

某物体由静止开始做直线运动，物体所受合力F随时间t的变化图象如图所示，下列关于该物体运动情况的说法正确的是（）
A．物体在2～4s内做匀加速直线运动
B．物体在4s末离出发点最远
C．物体始终向同一方向运动
D．物体在0～4s和在4～8s内的位移相同

如图，发射同步通讯卫星一般都要采用变轨道发射的方法：点火，卫星进入停泊轨道（圆形轨道），当卫星穿过赤道平面A时，点火，卫星进入转移轨道（椭圆轨道），当卫星达到远地点B时，点火，进入静止轨道（同步轨道）（）

A．卫星在同步轨道运行的速度比在圆形轨道时大
B．卫星在同步轨道运行的周期比地球的自转周期小
C．变轨前后卫星的机械能相等
D．同步卫星的角速度与静止在赤道上物体的角速度大小相同

如图，光滑的平行长直金属导轨置于水平面内，导轨左端接有电阻R，导体棒垂直跨接在导轨上．在导轨平面上有一矩形区域内存在着竖直向下的匀强磁场．开始时，导体棒静止于磁场区域的右端，当磁场匀速向右移动时（）

A．电阻R中没有电流通过
B．电阻R中有电流通过，方向从a向b
C．导体棒将向右运动
D．导体棒将向左运动

如图所示用三根长度相同的绝缘细线将三个带电小球连接后悬挂在空中．三个带电小球质量相等，A 球带正电，平衡时三根绝缘细线都是直的，但拉力都为零．则（）

A．B球和C球都带正电荷
B．B球带负电荷，C球带正电荷
C．B球和C球所带电量不一定相等
D．B球和C球所带电量一定相等
