某同学做“测定电源的电动势和内阻”实验．
①他采用如图甲所示的实验电路进行测量，图乙给出了实验所需要的各种仪器，请你按电路图把实物连成实验电路．
②这位同学测量时记录了5组数据，并将数据填入了以下表格中．请你根据这些数据在坐标系中画出U-I图线．根据图线求出电池的电动势E=______V，内阻r=______Ω．
③这位同学对以上实验的系统误差进行了分析．其中正确的是______．
A．主要是由电压表的分流引起的
B．主要是由电流表的分压引起的
C．电动势测量值小于真实值
D．内阻测量值大于真实值．
0 69596 69604 69610 69614 69620 69622 69626 69632 69634 69640 69646 69650 69652 69656 69662 69664 69670 69674 69676 69680 69682 69686 69688 69690 69691 69692 69694 69695 69696 69698 69700 69704 69706 69710 69712 69716 69722 69724 69730 69734 69736 69740 69746 69752 69754 69760 69764 69766 69772 69776 69782 69790 176998

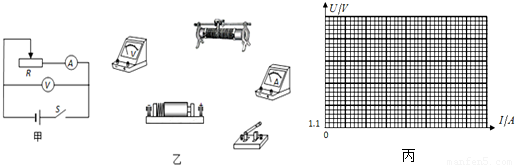

①他采用如图甲所示的实验电路进行测量，图乙给出了实验所需要的各种仪器，请你按电路图把实物连成实验电路．
②这位同学测量时记录了5组数据，并将数据填入了以下表格中．请你根据这些数据在坐标系中画出U-I图线．根据图线求出电池的电动势E=______V，内阻r=______Ω．
| 次数 | 1 | 2 | 3 | 4 | 5 |
 | 0.15 | 0.25 | 0.36 | 0.45 | 0.56 |
 | 1.40 | 1.35 | 1.30 | 1.25 | 1.20 |
A．主要是由电压表的分流引起的
B．主要是由电流表的分压引起的
C．电动势测量值小于真实值
D．内阻测量值大于真实值．
